项目编号:mcuclub-cl-014
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
项目名:交通灯
项目编号:mcuclub-cl-014
单片机类型:STM32F103C8T6
具体功能:
1、有东西南北四个方向,每个方向都有一个两位数码管和三个LED灯(红绿黄)
2、可以按键设置各方向上的总时间
3、可以按键控制某个方向常绿,以达到疏通救火车消防车道路
4、通过4对分离式红外对射管测四个方向上的车流量,从而自动调整绿灯时间
5、通过四个红外对射管检测行人是否闯红灯,如果闯红灯,则蜂鸣器报警
资料预览

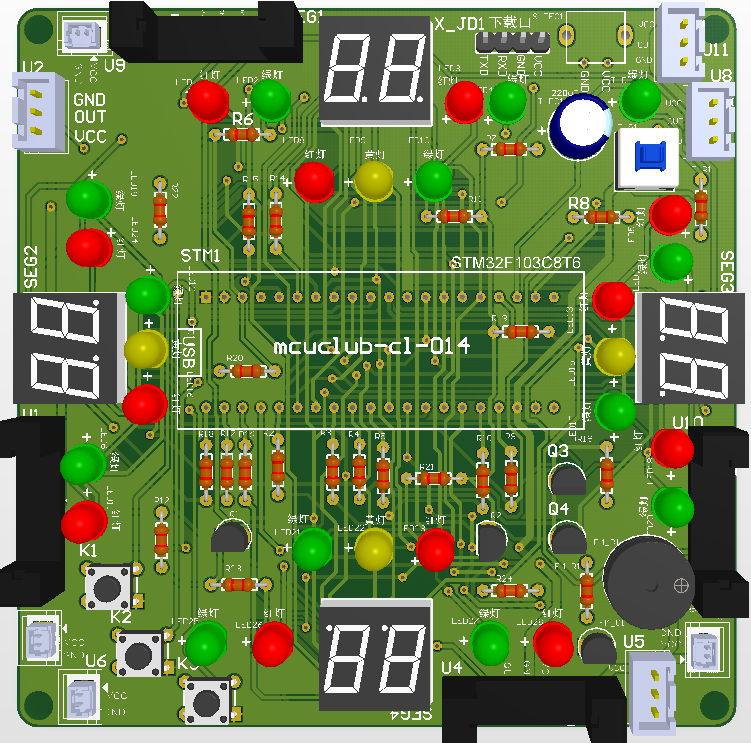

实物图:
总体实物资料:

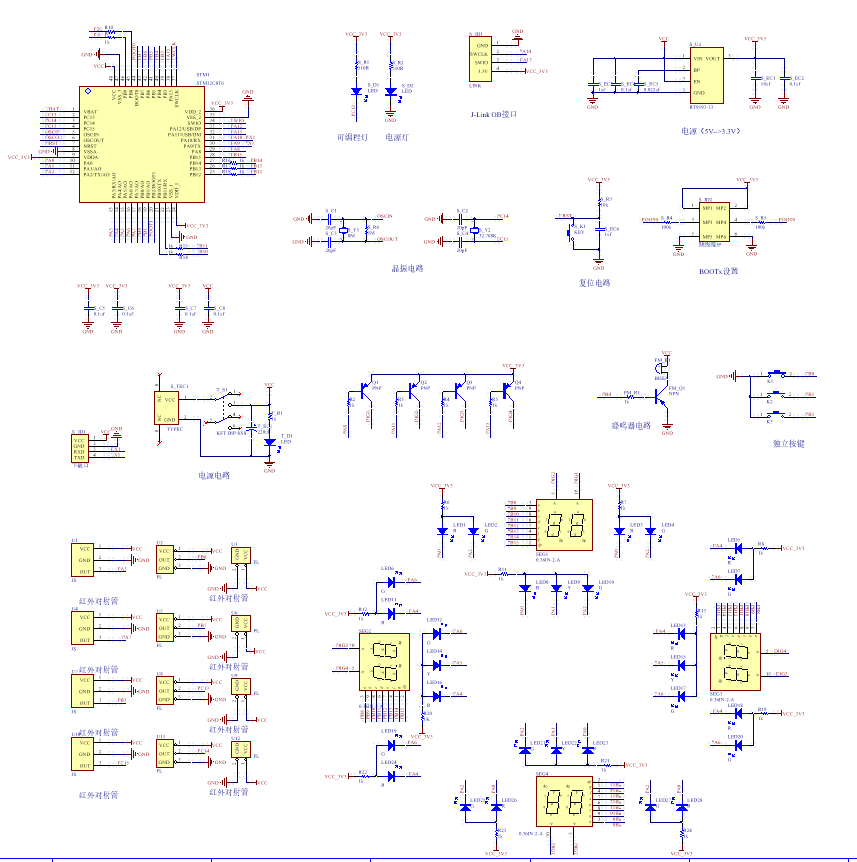

原理图:

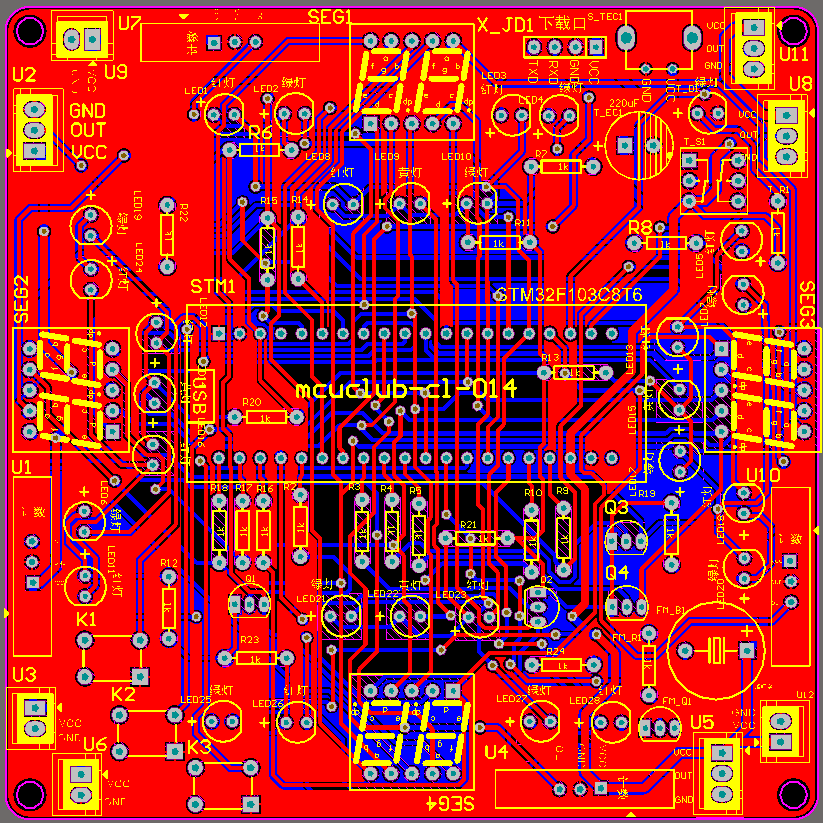

PCB:
软件设计流程:

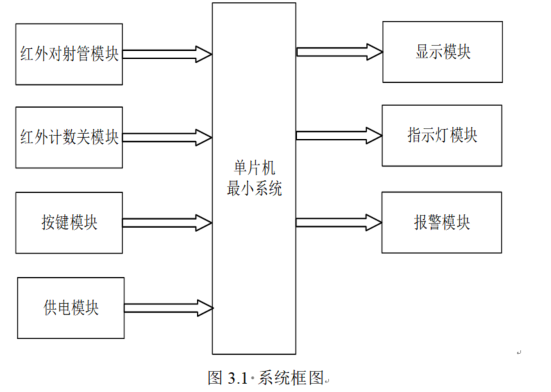

系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计交通灯的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由四部分组成,第一部分是红外对射管模块,通过该模块检测是否有人闯红绿灯;第二部分是红外计数模块,通过该模块,检测当前需要通行的车辆;第三部分是按键模块,可以设置通行的时间及其是否该方向是否常绿;第四部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分是显示模块,通过该模块可以显示当前红绿灯通行的倒计时时间及其;第二部分指示灯模块,对当前交通灯的运行状态进行指示;第三部分是报警模块,检测到有人闯红绿灯进行蜂鸣器报警提醒。具体系统框图如图3.1所示。

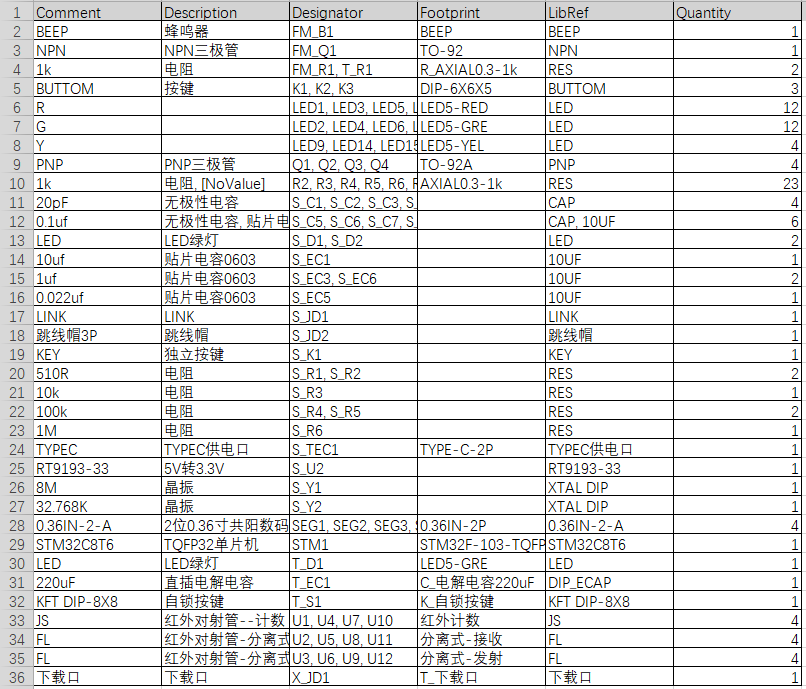

硬件清单:
