项目编号:mcuclub-hj-018
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
项目名:矿井环境监测
单片机类型:STC89C52
具体功能:
下位机:
1、通过DHT11监测井下温湿度值
2、通过MQ-5监测井下可燃气体值
3、通过MQ-7监测井下CO值
4、通过MQ135监测井下有害混合气体值
5、通过zigbee将数据传输到上位机
上位机:
1、通过zigbee接收下位机数据,并通过显示屏显示数据
2、通过按键设置各测量阈值,当测量值不在设置的阈值内,进行声光报警
资料预览

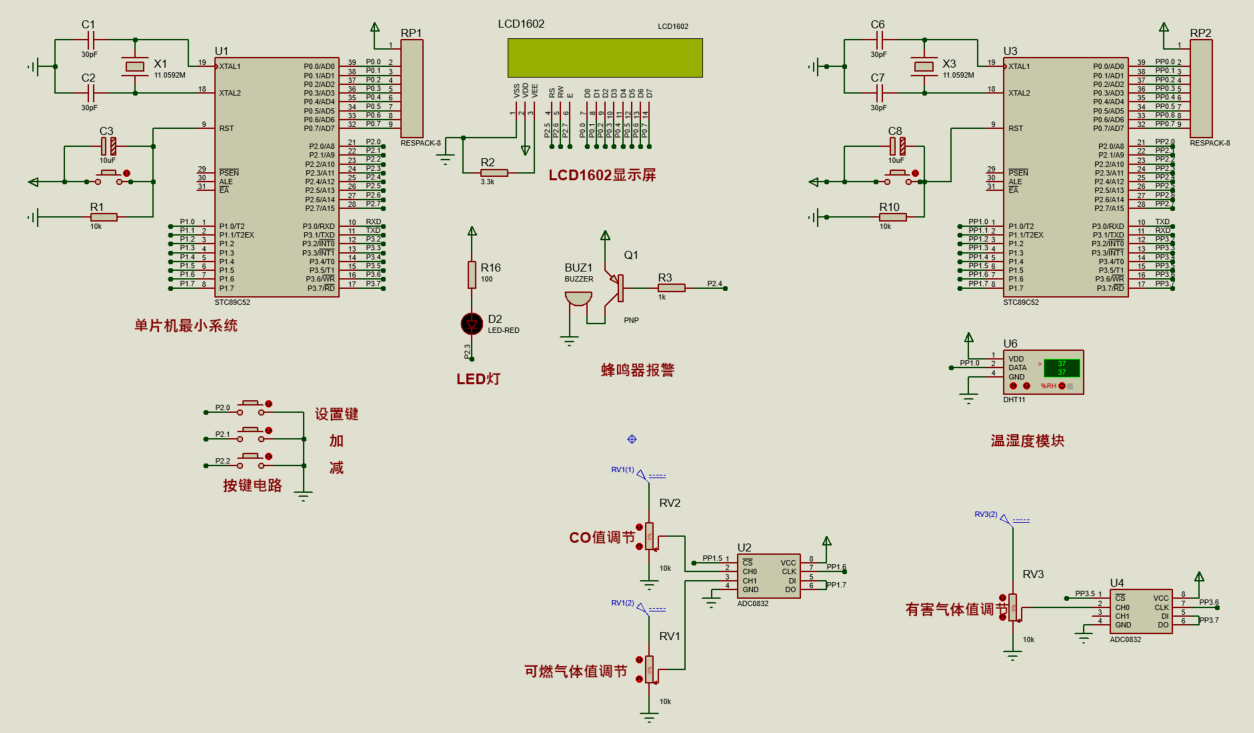

仿真图:
总体仿真资料:
原理图:
(上位机)
(下位机)
软件设计流程:
系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计矿井环境监测的整个系统,可以分为主机和从机两个部分;主机和从机由包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。
主机输入由五部分组成,第一部分是温湿度检测模块,通过该模块检测矿井中的温湿度;第二部分是天然气检测模块,通过该模块可以检测当前矿井中的天然气;第三部分是CO监测模块,通过该模块可以检测当前环境中的CO浓度;第四部分是空气质量检测模块,通过该模块可以检测当前矿井环境中的空气质量;第五部分是供电模块,通过该模块给系统供电;输出通过Zigbee将检测的数据通过该模块传输到从机。
从机又可以分为输入输出三部分,第一部分是Zigbee模块,通过该模块将检测的数据从主机传输到从机;第二部分是按键模块,通过该模块可以切换界面和设置阈值;输出通过两个部分组成,第一部分是显示模块,通过该模块可以显示检测的矿井环境参数;第二部分是声光报警模块,检测到参数大于设置的最大值进行声光报警提醒。具体系统框图如图3.1所示。
硬件清单:
(上位机)
(下位机)
