项目编号:mcuclub-jj-045
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
项目名:红外遥控器
项目编号:mcuclub-jj-045
单片机类型:STM32F103C8T6
具体功能:
1、从机利用4*4键盘通过红外发射管发送数据
2、主机通过红外接收头接收数据,并通过数码管显示出来
扩展功能:主机添加蓝牙模块,可通过手机端控制或从机端一起控制主机显示
资料预览
实物图:
主机:
从机:
总体实物资料:
原理图:
PCB:
主机:
从机:
软件设计流程:
系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,此次设计可以分为主机和从机,从机和主机都可以分为三部分输入、输出和中控,从机的输入由两个部分组成,第一部分是矩阵键盘模块,用户可以通过该模块输入对应的数子,第二部分是供电模块,通过该模块给从机进行供电,输出由一部分组成,通过红外发射模块,将用户输入的数子传输到主机,主机的输入由三部分组成,第一部分是蓝牙模块,用户通过该模块输入对应的数子;第二部分是红外接收模块,用户可以通过该模块接收输入端发射的指令;第三部分是供电模块,通过该模块给系统进行供电;输出通过数码管显示输入的信息。具体系统框图如图3.1所示。

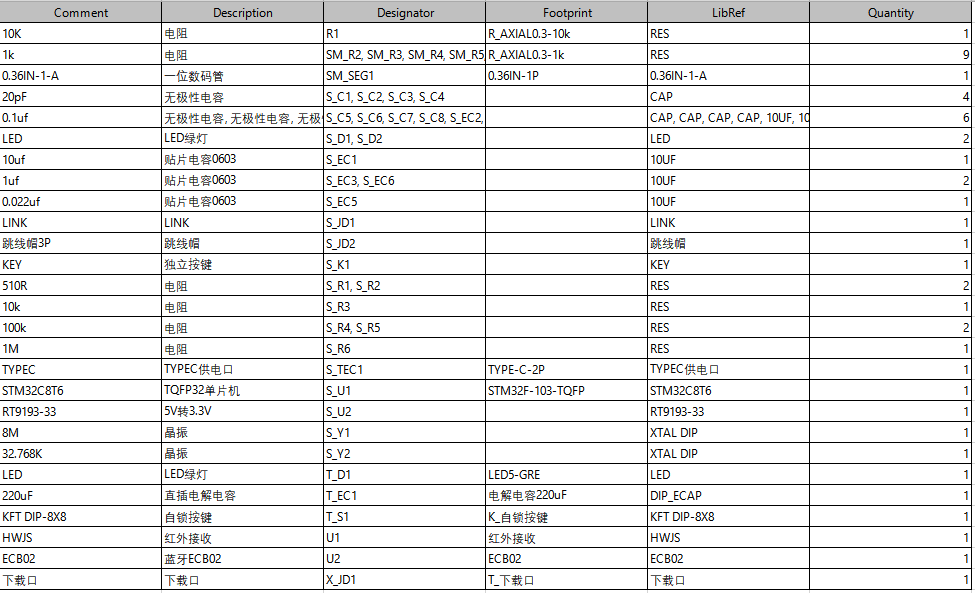

硬件清单:
主机:
从机:
