项目编号:mcuclub-yq-008
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
项目名:秒表
项目编号:mcuclub-yq-008
单片机类型:STC89C52
具体功能:
1、通过按键’A‘控制秒表的开始,暂停和复位,
2、通过按键’B‘在计时中,可按多次,作为多个时间结点,并通过AT24C02将数据保存
3、通过按键’C‘控制查看记录,’A‘向上查看,’B‘向下查看
4、通过6位数码管显示数据,格式为:前两位为分,中间两位为秒,后两位为满100记录1s
资料预览
实物图:
总体实物资料:

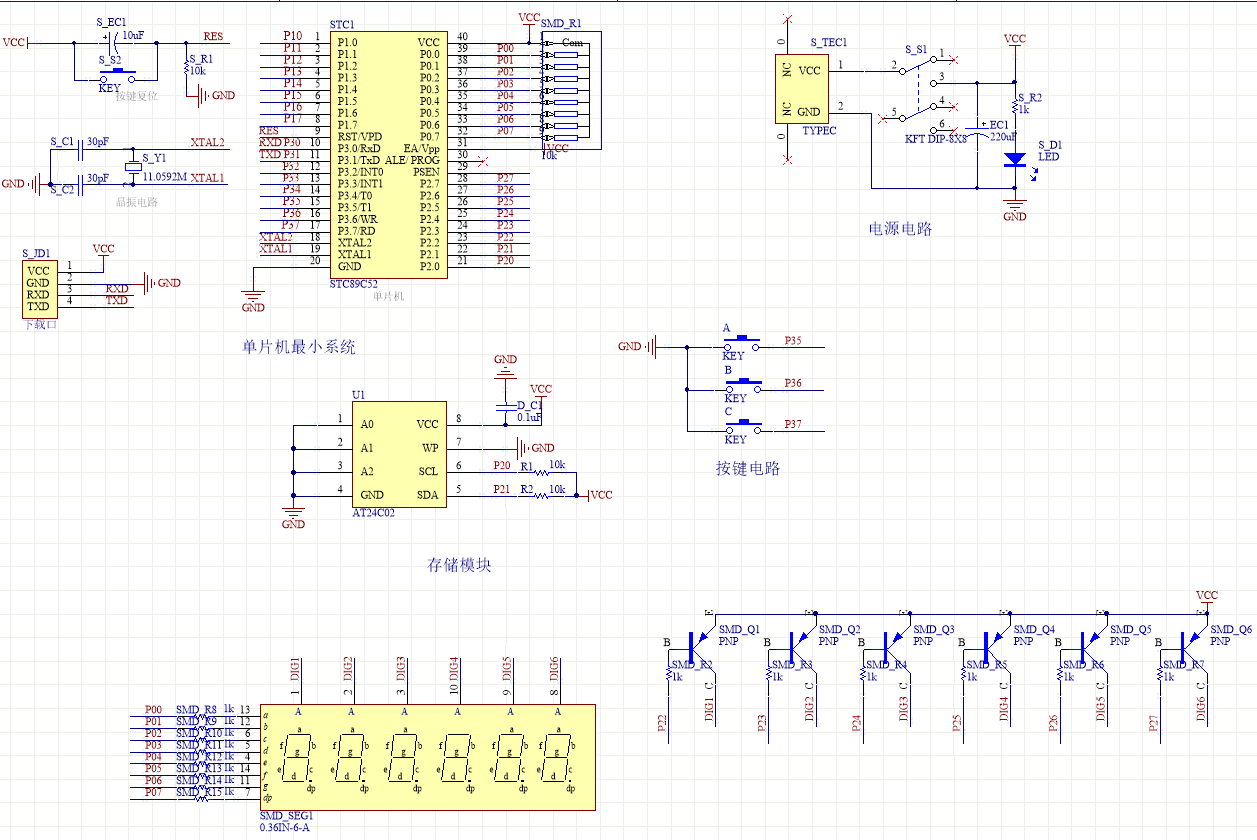

原理图:

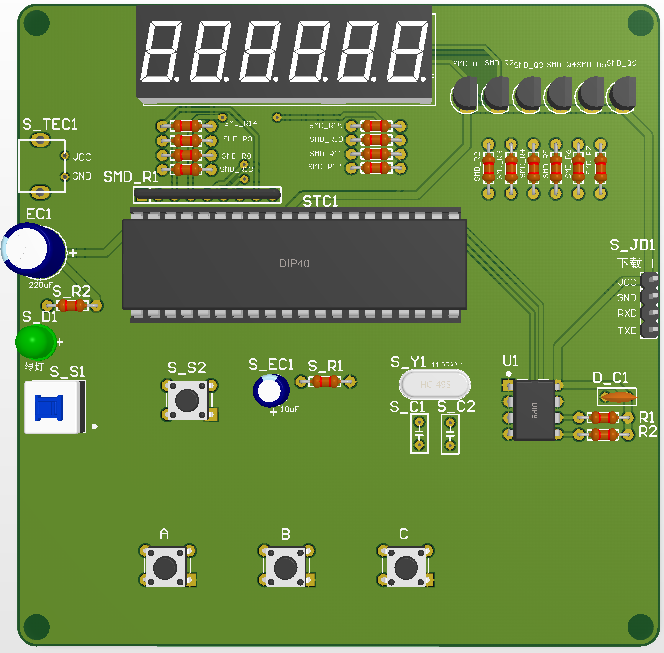

PCB:
软件设计流程:
系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由两部分组成,第一部分是按键模块,通过按键’A‘控制秒表的开始,暂停和复位,按键’B‘在计时中,可按多次,作为多个时间结点,按键’C‘控制查看记录,’A‘向上查看,’B‘向下查看;第二部分是供电模块,通过该模块可给整个系统进行供电。输出由二部分组成,第一部分是存储模块,通过AT24C02将数据保存;第二部分是数码管模块,通过6位数码管显示数据,格式为:前两位为分,中间两位为秒,后两位为满100记录1s;具体系统框图如图3.1所示。
硬件清单:
