项目编号:mcuclub-yq-012
仿真连接:点击跳转
51实物链接:点击跳转
32实物链接:点击跳转
设计简介:
项目名:自动扶梯
项目编号:mcuclub-yq-012
单片机类型:STM32F103C8T6
具体功能:
1、通过MX1508驱动两个直流电机模拟上下扶梯(一个正转代表上行,一个反转代表下行)
2、每个扶梯都有两个红外对射管,进行人数计数,如果扶梯人数不为0,则高速运行,如果扶梯人数为0,则低速运行
3、每个扶梯都有两个按键,作为紧急制动按键,按下后,电梯停止运行,再按下,电梯正常运行
资料预览
实物图:
总体实物资料:

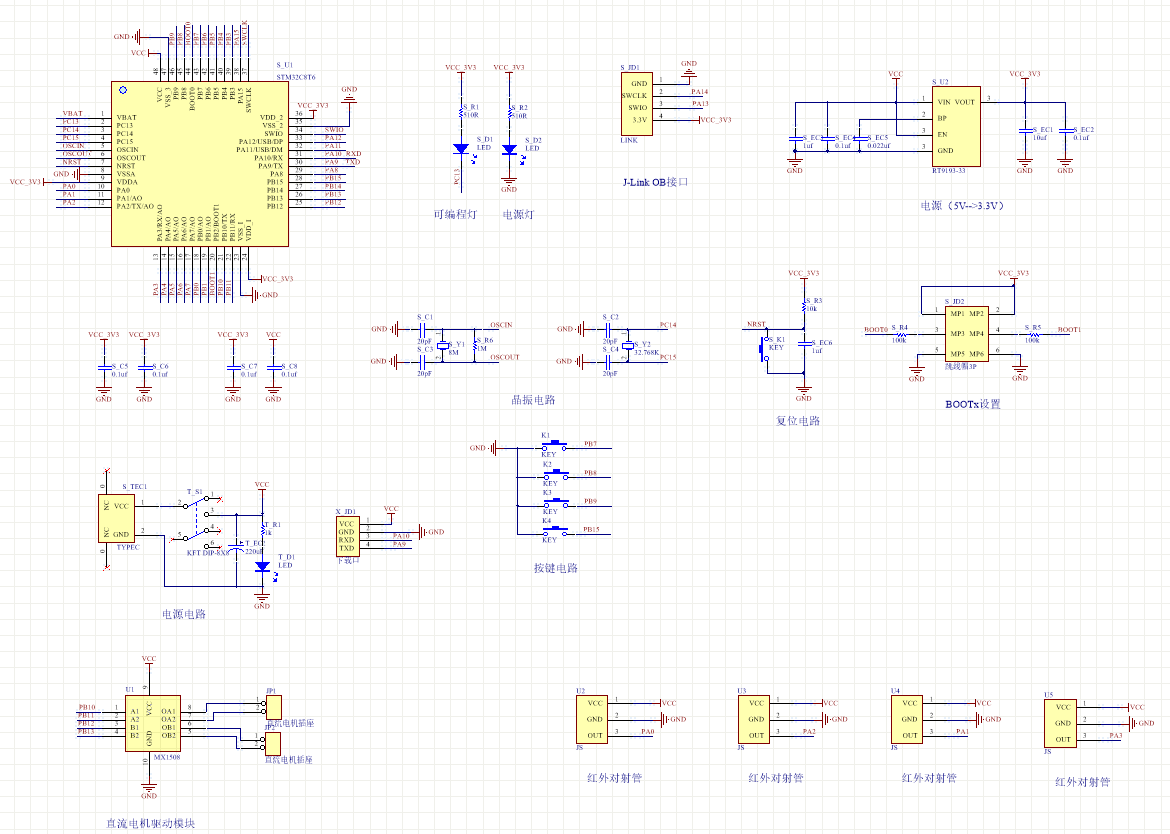

原理图:

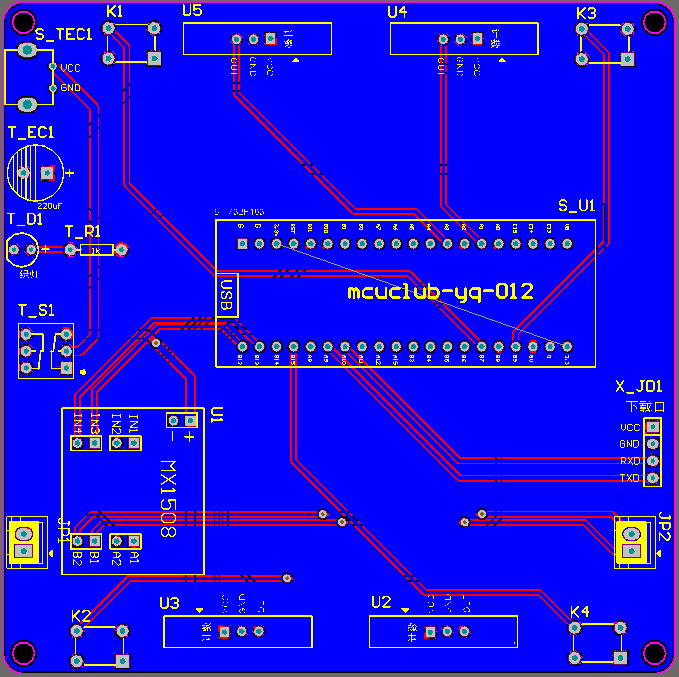

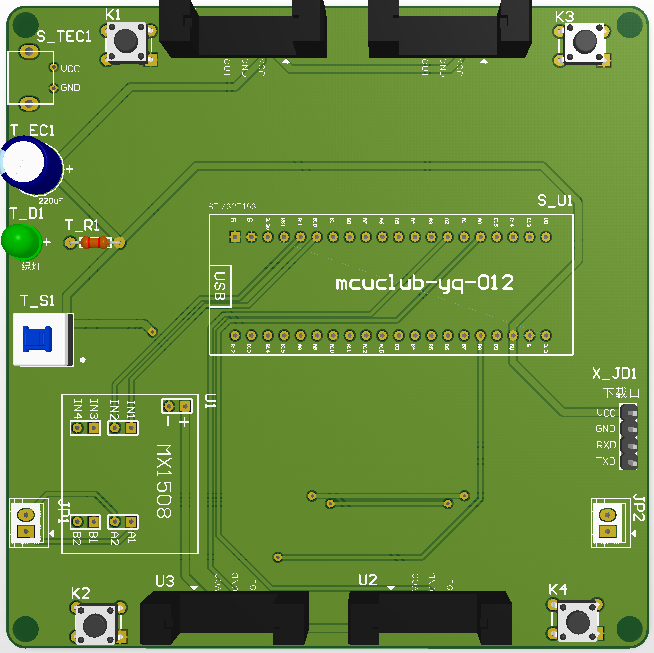

PCB:

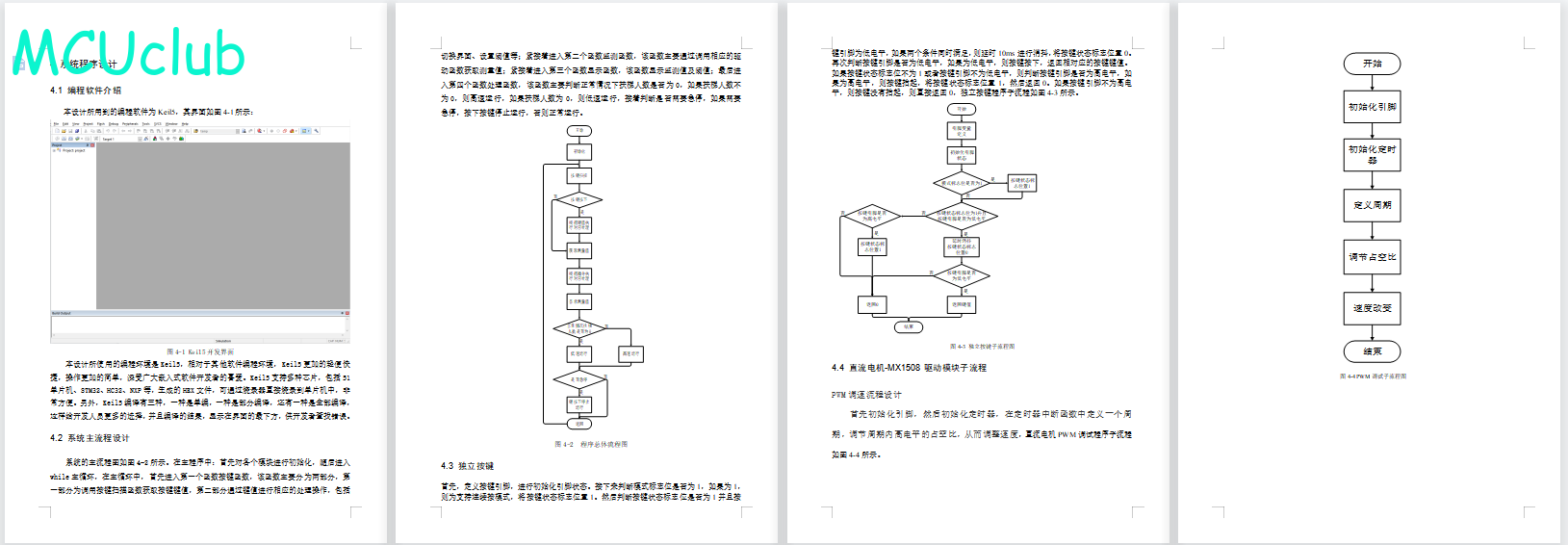

软件设计流程:

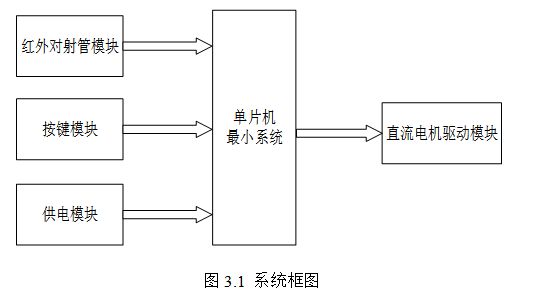

系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由三部分组成,第一部分是红外对射管模块,该模块每个扶梯都有两个红外对射管,进行人数计数;第二部分是按键模块,通过该模块可以切换界面、设置阈值、切换模式等;第三部分是供电模块,通过该模块可给整个系统进行供电。输出由直流电机驱动模块组成,通过MX1508驱动两个直流电机模拟上下扶梯(一个正转代表上行,一个反转代表下行),具体系统框图如图3.1所示。
硬件清单:
