项目编号：mcuclub-yq-014
仿真连接：点击跳转
51实物链接：点击跳转
32实物链接：点击跳转
设计简介：
项目名：儿童防丢器
项目编号：mcuclub-yq-014
单片机类型：STM32F103C8T6
具体功能：
1、通过蓝牙连接主从机
2、第一次连接后，每隔1s从机向主机发送一次数据，主机如果接收到数据，则表明儿童在附近，如果主机和从机距离远或从机断线，都会导致主机接收不到数据，则主机进行声光报警
资料预览
实物图：
主机：
从机：
总体实物资料：
原理图：

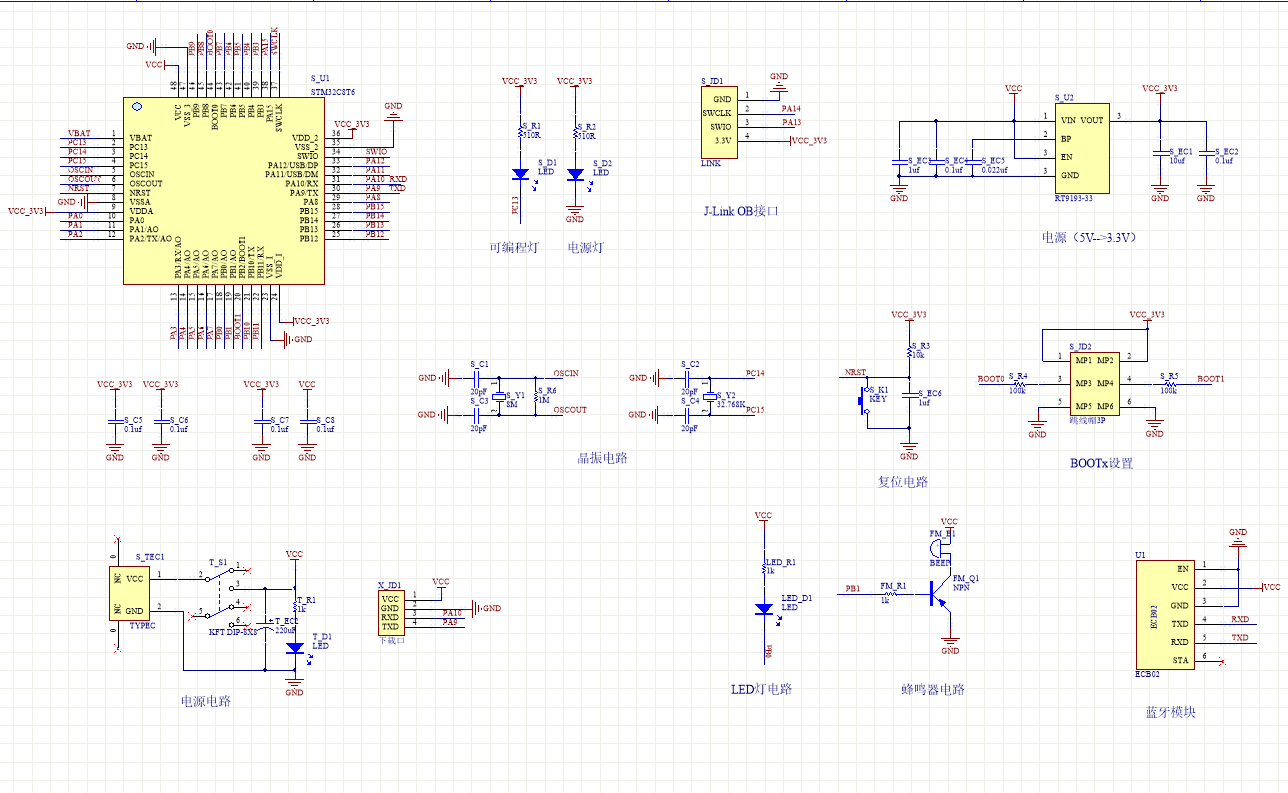

主机：

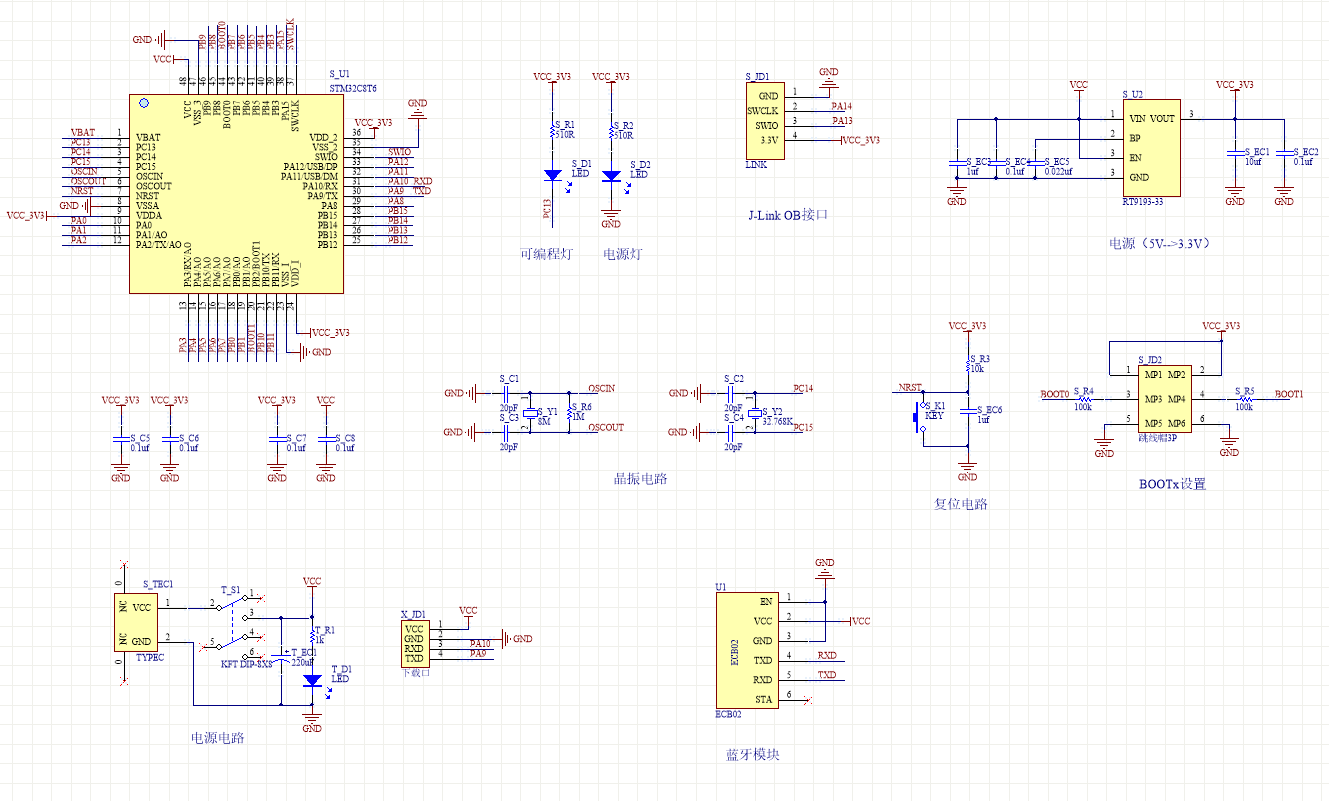

从机：
PCB：

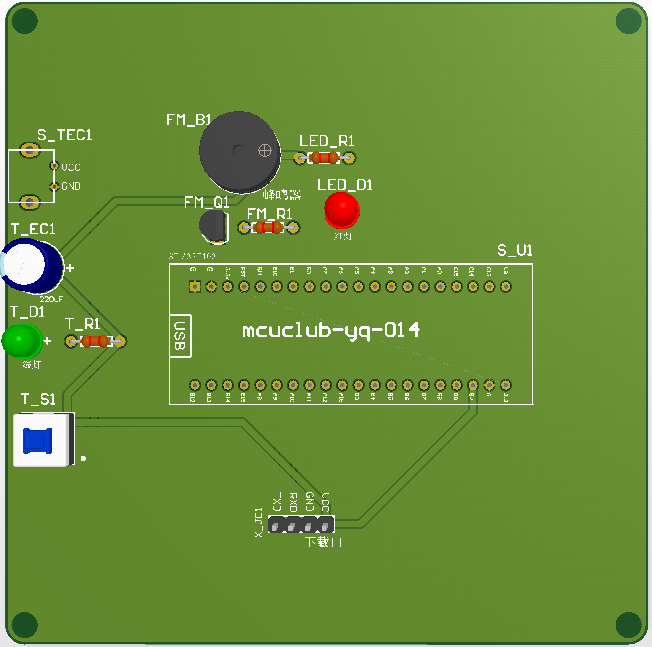

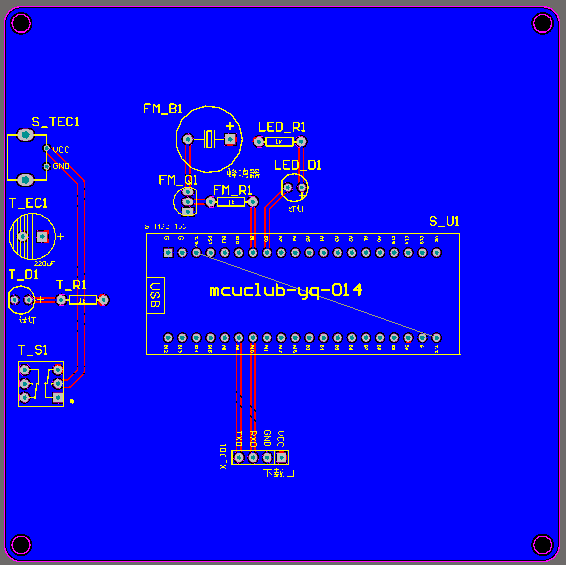

主机：

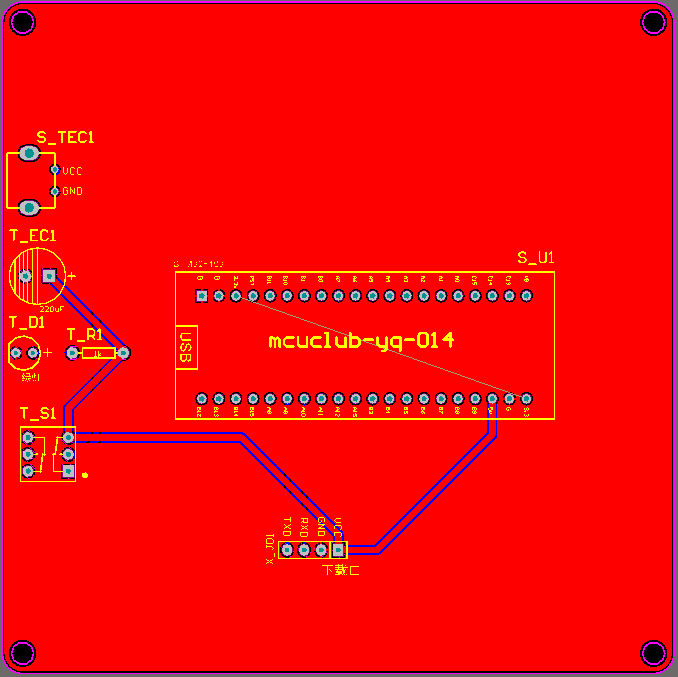

从机：

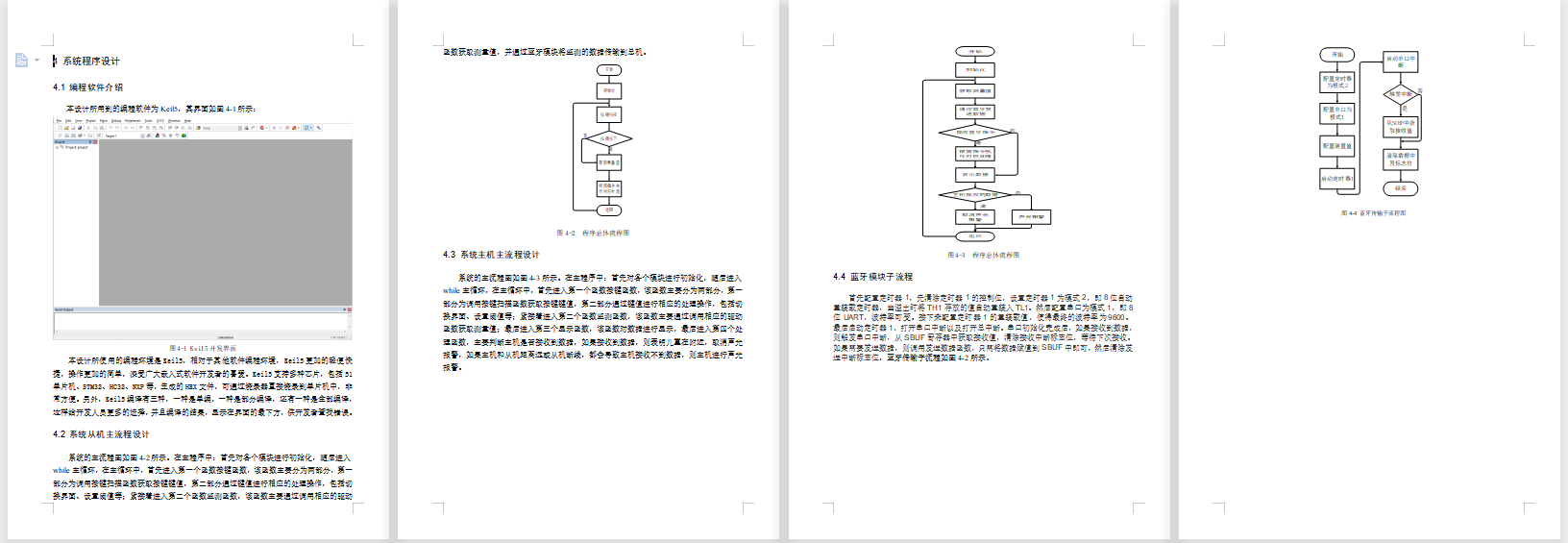

软件设计流程：

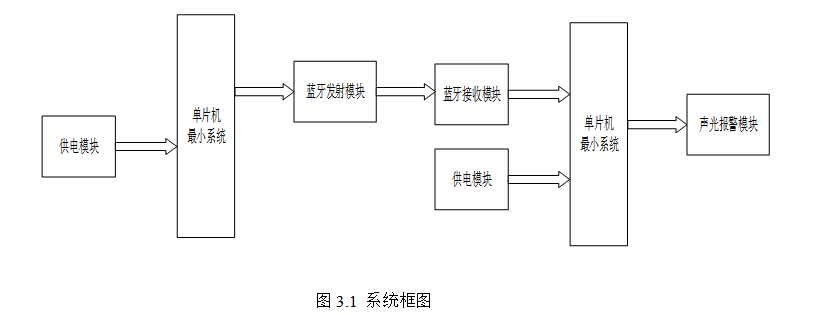

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，此次设计可以分为主机和从机，从机和主机都可以分为三部分输入、输出和中控，从机的输入由一部分组成，第一部分是供电模块，通过该模块给从机进行供电，输出由一部分组成，通过蓝牙发射模块，将用户输入的数子传输到主机，主机的输入由两部分组成，第一部分是蓝牙接收模块，用户通过该模块输入对应的数子；第二部分是供电模块，通过该模块给主机进行供电；输出通过声光报警模块，进行声光报警。具体系统框图如图3.1所示。
硬件清单：

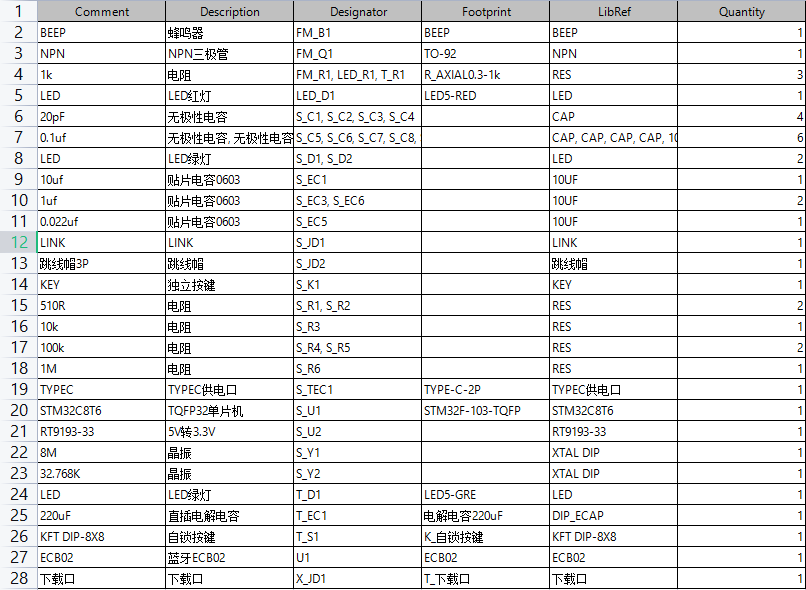

主机：

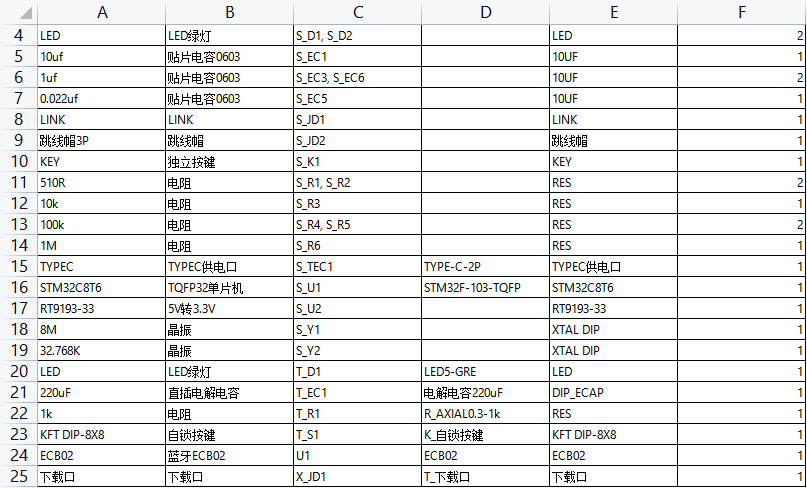

从机：
