设计简介:

项目名:音乐播放器
项目编号:mcuclub-yq-016
单片机类型:STC89C52
具体功能:
1、通过MP3播放音乐
2、通过一个按键控制暂停/播放
3、通过一个按键控制上一曲,另一个按键控制下一曲
4、通过一个按键控制音量+,另一个按键控制音量-
5、通过一个按键播放模式:单曲循环还是全部循环
6、通过显示屏显示数据
拓展功能:通过语音识别模块可语音控制所有操作

资料预览

实物图:

总体实物资料:

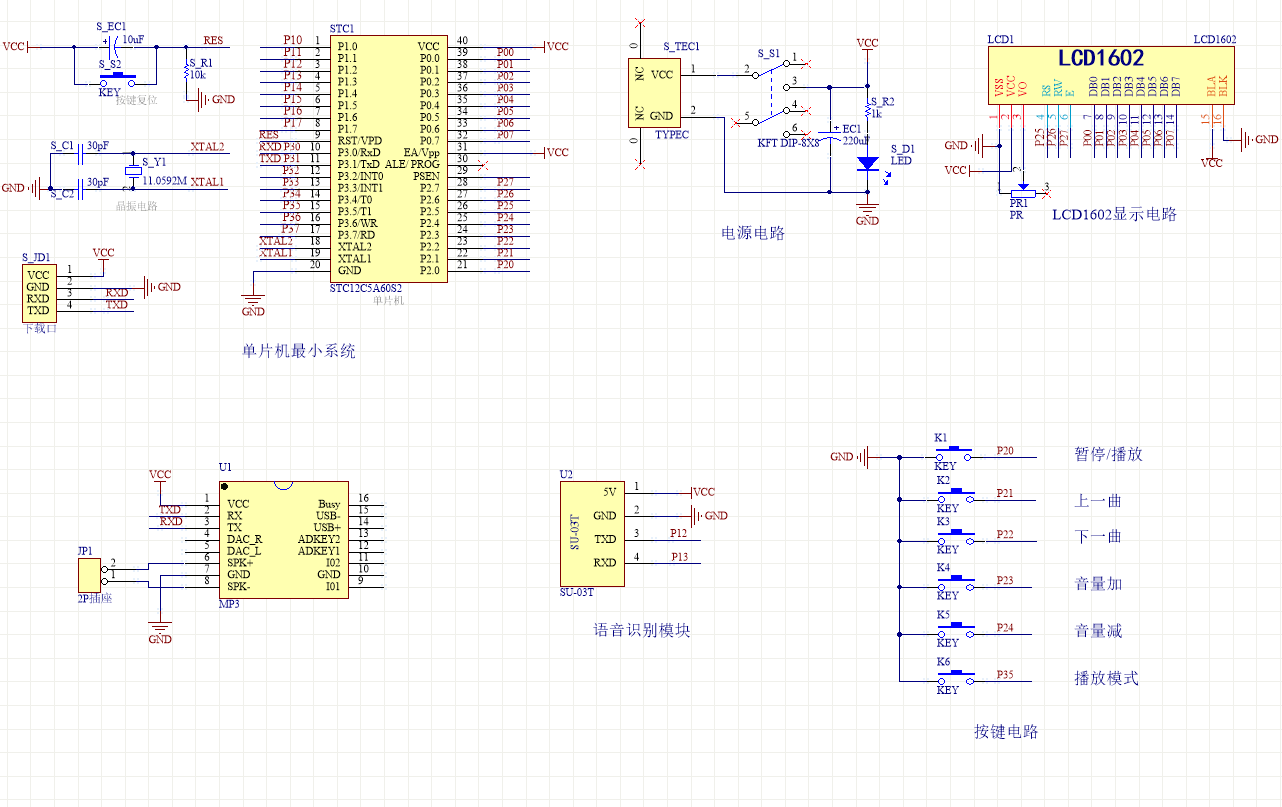

原理图:

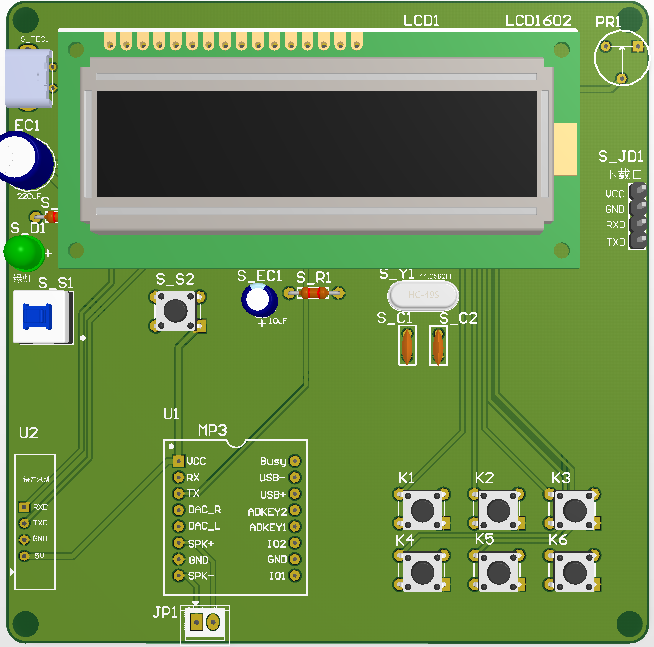

PCB:

软件设计流程:

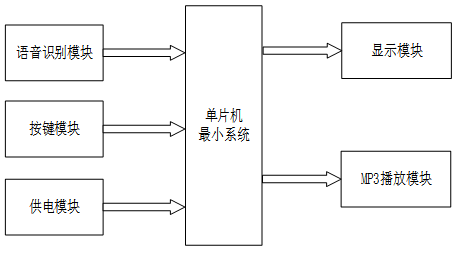

系统框图:

本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由三部分组成,第一部分是语音识别模块,通过语音识别模块可语音控制所有操作;第二部分是按键模块,通过该模块可以切换界面、设置阈值、切换模式等;第三部分是供电模块,通过该模块可给整个系统进行供电。输出由二部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是MP3播放模块,通过MP3播放音乐。具体系统框图如图所示。

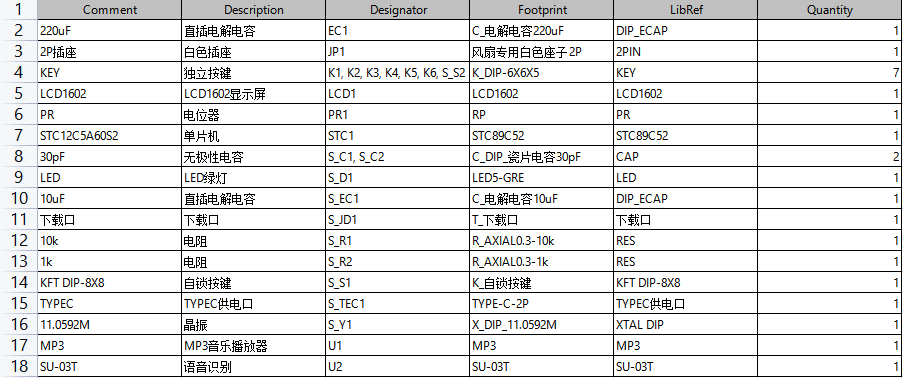

硬件清单:
