项目编号：mcuclub-597
设计简介：
项目名：基于单片机的环境监测的设计
单片机：STC89C52
功能简介：
1、 通过DHT11温湿度检测模块检测当前室外环境温湿度值；
2、通过风速检测模块检测室外环境的风速；
3、通过LCD12864显示出测量的“环境监测”、温湿度值、风速值。
4、通过USB-TTL将数据发送到电脑端显示
资料预览

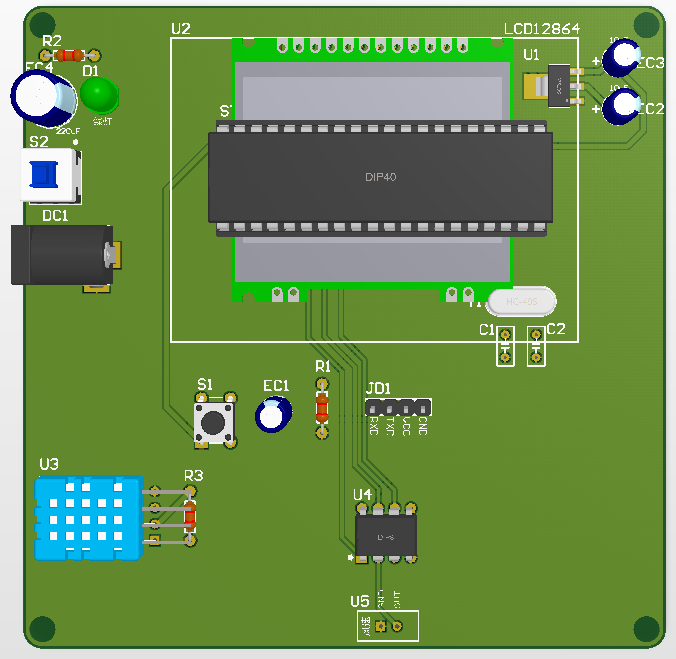

实物图：
总体实物资料：

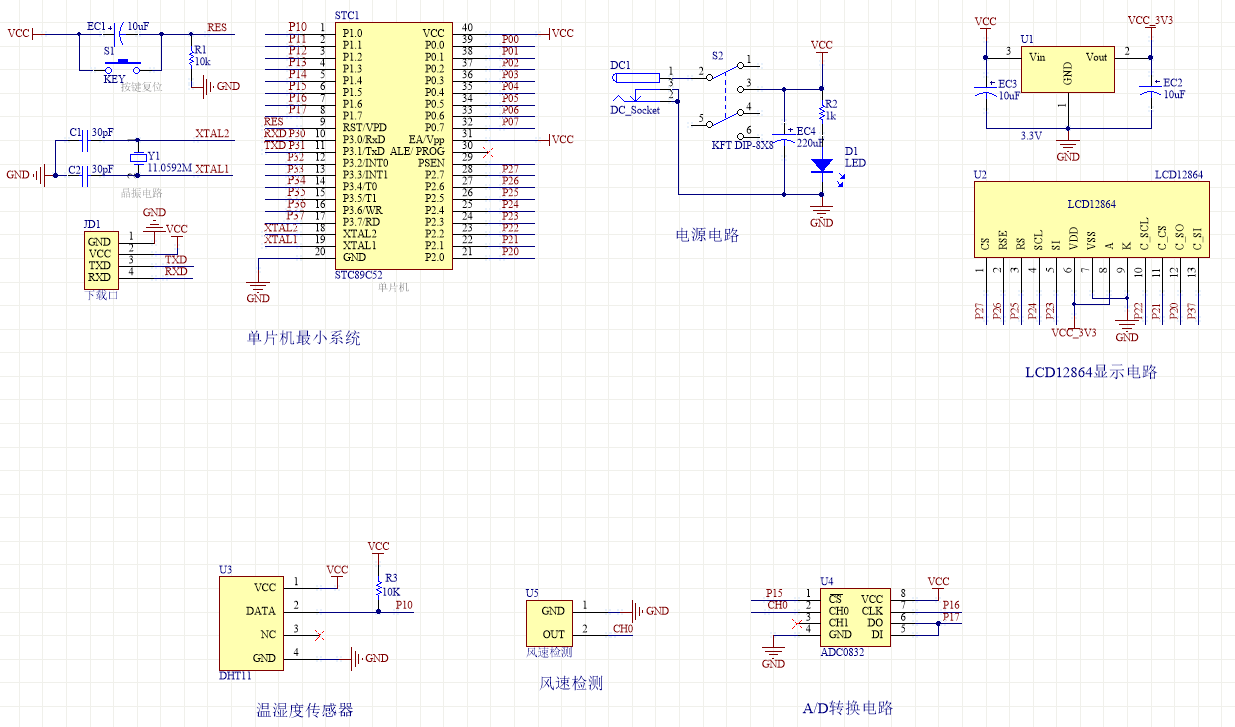

原理图：

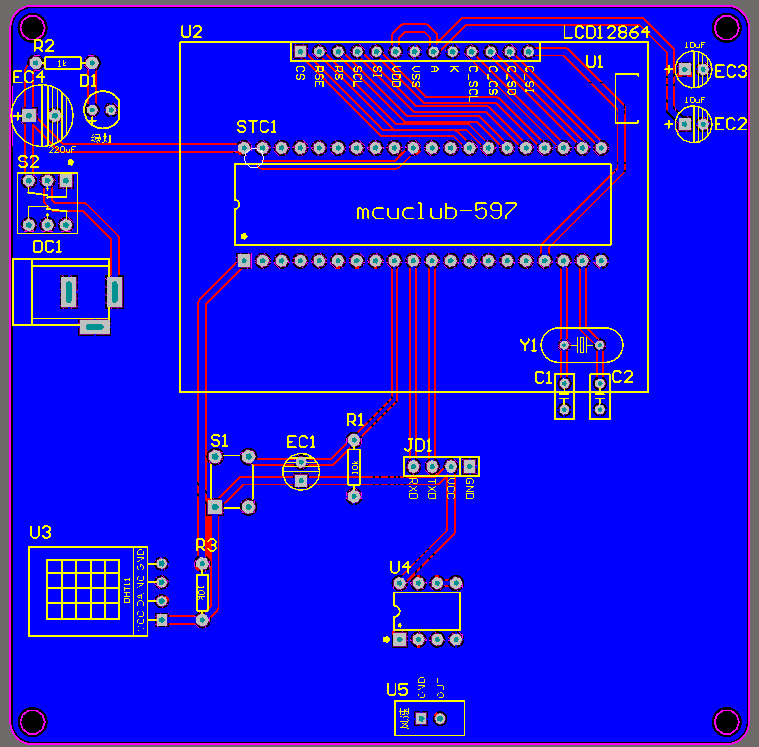

PCB：

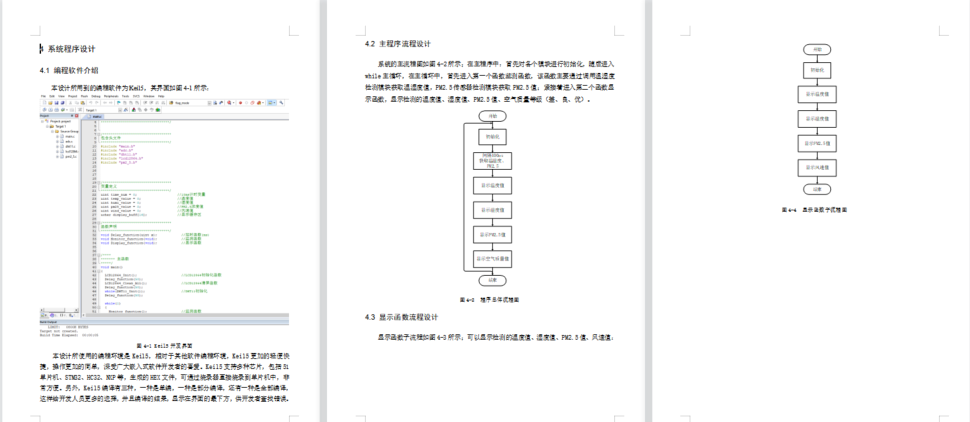

软件设计流程：

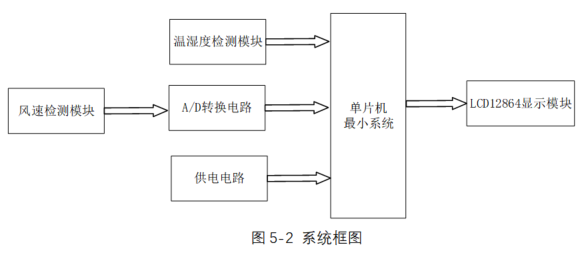

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成空气质量检测的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是温湿度检测模块，通过该模块可检测当前的温湿度值；第二部分是风速检测模块，通过该模块可检测当前的风速值；第三部分是供电电路，给整个系统进行供电。输出由LCD12864显示模块, 通过该模块可以显示当前风速、温湿度。

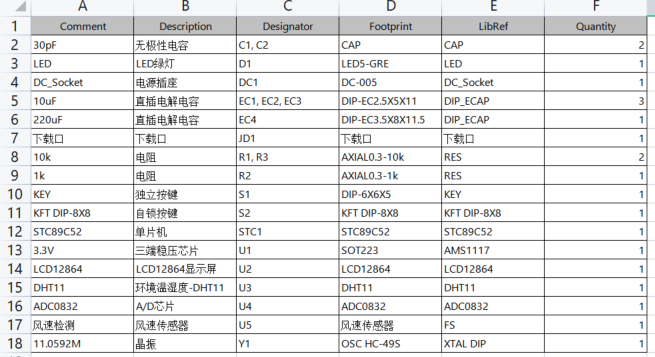

硬件清单：
