项目编号：mcuclub-yq-020
仿真连接：点击跳转
51实物链接：点击跳转
32实物链接：点击跳转
设计简介：
项目名：医院病人呼叫系统
单片机类型：STC89C52
具体功能：
从机作为病人呼叫
1、通过4个按键模拟4个病人呼叫按键，当病人按下呼叫按键时，对应指示灯点亮，当医护人员过来时，再次按下按键，灯熄灭
2、通过zigbee将呼叫号发送到主机
主机作为医护人员观察
1、获取实时时间，当没有人呼叫时，显示时间，有人呼叫时，依次显示呼叫号
2、通过4个按键作为回应键，当有病人呼叫时，进行语音提醒一次（如：“1号病人呼叫”），并声光报警，医护人员按下相对应的按键作为回应，回应后，声光报警取消，从机常亮灯闪烁，若同时有两个病人呼叫，按照先后顺序进行语音播报
3、通过显示屏显示数据
资料预览
实物图：
（主机）
（从机）
总体实物资料：
原理图：
（主机）
（从机）

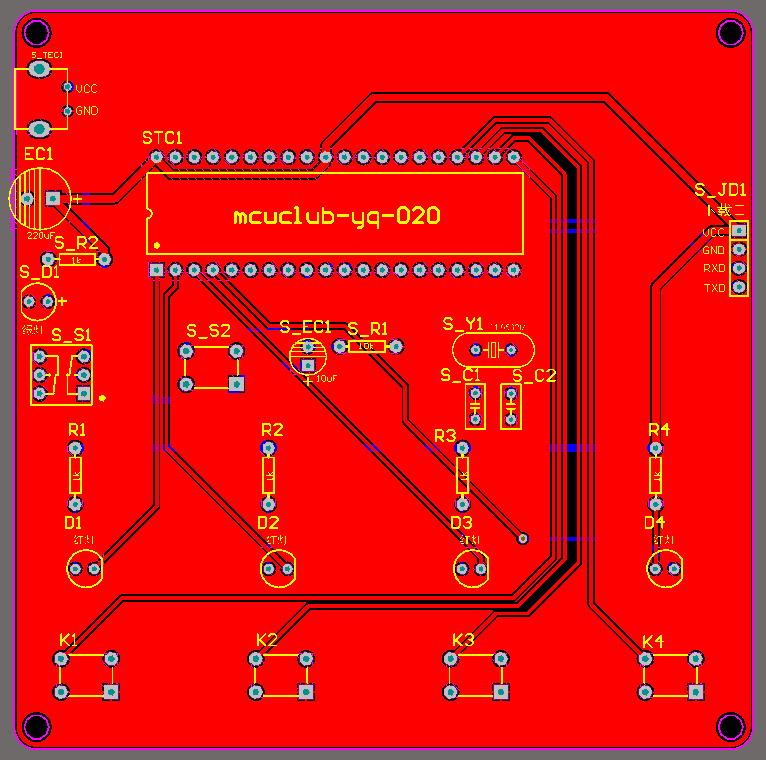

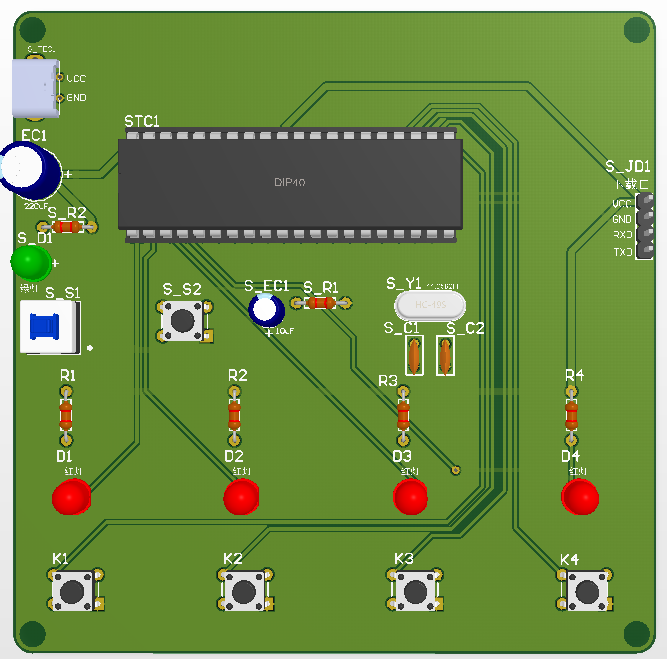

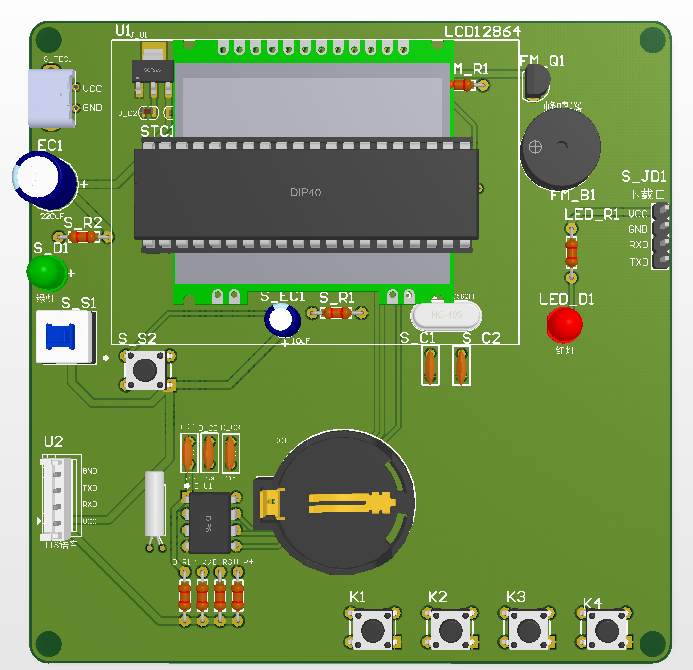

PCB：
（主机）
（从机）
软件设计流程：
系统框图：
此次设计的医院病人呼叫系统以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，分为外机和内机，外机和内机包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。
下位机的输入由两个部分组成，第一部分是按键模块，病人通过按下该按键进行呼叫；第二部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是Zigbee组成，通过该模块当病人按下后，将呼叫的病床号传输到上位机；第二部分是指示灯模块，对应按下的病床号。
上位机的输入由四部分组成，第一部分是时钟模块，通过该模块获取当前的时间；第二部分是Zigbee模块，通过该模块将下位机病人呼叫的床号传输到上位机；第三部分是按键模块，通过该模块确认已经知道那个病床号需要帮助，并进行处理；第四部分是供电模块，通过该模块给系统进行供电；输出包括三部分，第一部分是显示模块，显示当前的时间和当前需要帮助的病床号；第二部分是指示灯模块；有病人需要帮助时，指示灯闪烁；第三部分是语音输出模块，语音播报当前需要进行帮助的病床号。具体系统框图如图3.1所示。
硬件清单：
（主机）
（从机）
