项目编号:mcuclub-cl-024
51仿真链接:点击跳转
51实物链接:点击跳转
设计简介:
项目名:自行车行车记录
单片机类型:STC89C52
具体功能:
1、通过MX1508驱动直流电机,通过按键可调3个挡位(停止、正常、超速),通过红外测速管测量速度值,速度超过最大值,声光报警
2、通过胎压检测模块检测胎压(0-2.4Bar),若胎压异常,则声光报警
3、通过心率检测模块检测心率(10秒更新一次),若心率异常,则声光报警
4、通过按键设置速度最大值、胎压最大小值、心率最大小值
5、通过显示屏显示测量数据
扩展功能:通过蓝牙,将数据发送到手机端
资料预览
仿真图:
总体仿真资料:

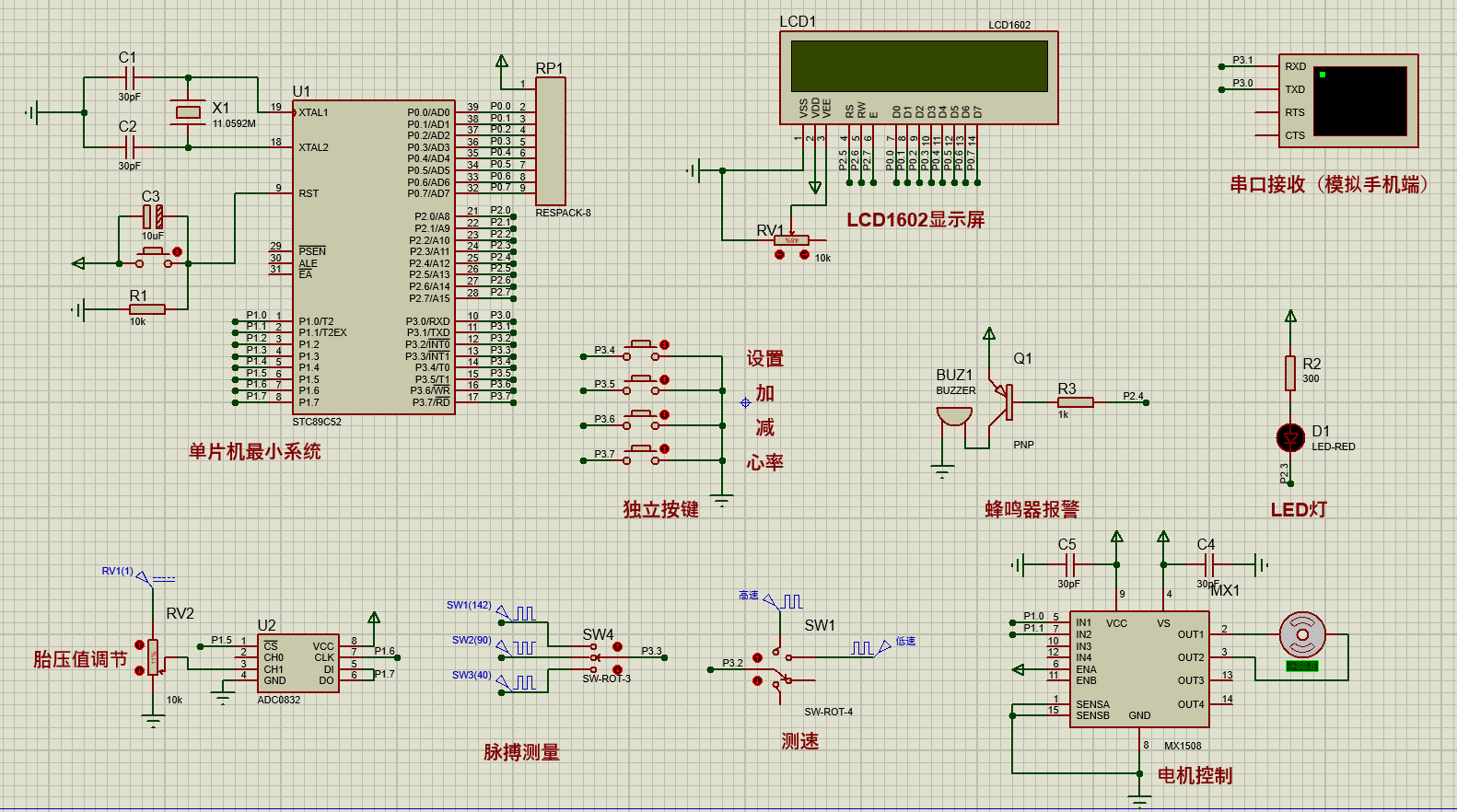

原理图:

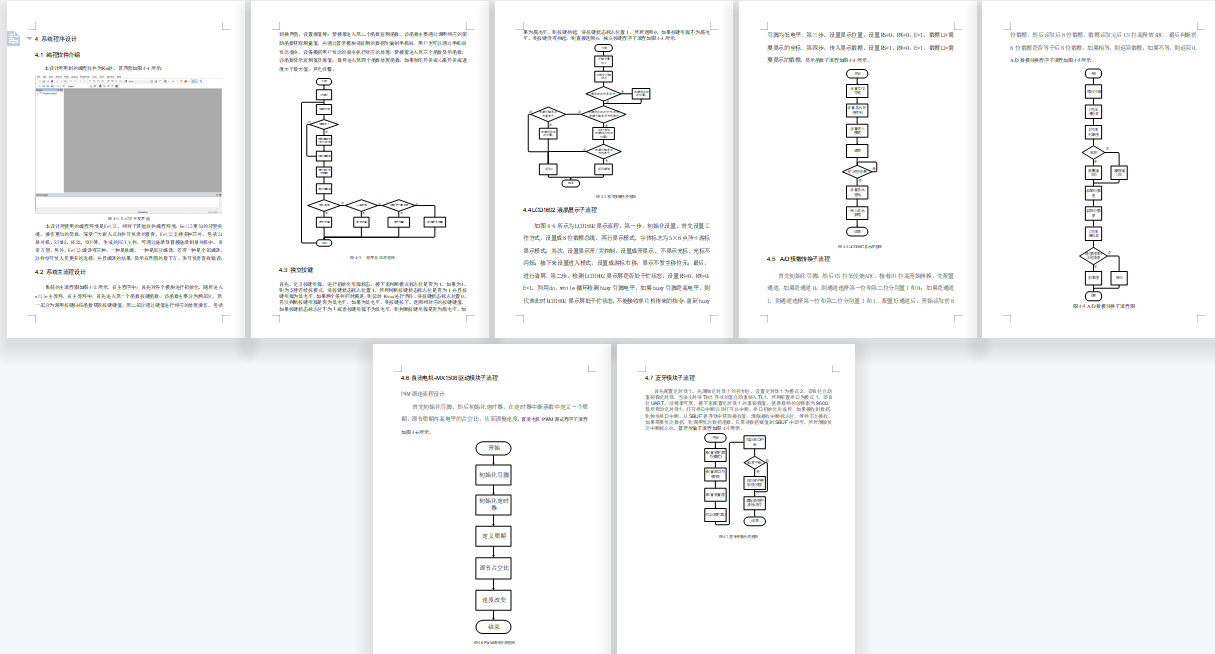

软件设计流程:
系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计自行车新车记录仪的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由五部分组成,第一部分是速度检测模块,通过该模块检测当前车辆的速度;第二部分是胎压检测模块,通过该模块检测当前自行车的胎压;第三部分是脉搏检测模块,通过该模块检测用户当前的脉搏;第四部分是按键模块,通过按键设置速度最大值、胎压最大小值、心率最大小值;第五部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是直流电机驱动模块,驱动车轮不同的转速;第三部分是声光报警模块,当监测值不在设置的阈值内时进行声光报警。除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端。具体系统框图如图3.1所示。
硬件清单:
