一、实物图（型号：XGZP6847）
二、原理图
| 编号 | 名称 | 功能 |
| 1 | NC | 空置 |
| 2 | VDD | 电源正 |
| 3 | GND | 电源地 |
| 4 | VDD | 电源正 |
| 5 | OUT | 信号引脚（输出的是模拟量） |
| 6 | GND | 电源地 |
三、简介
XGZP6847型压力传感器是一种常用的压力测量设备，其工作原理是基于压电效应。该传感器采用特殊的压电材料制成，当外部施加压力时，压电材料会产生电信号，并将该信号传送到传感器的输出端口。具体而言,XGZP6847型压力传感器内部有一个弯曲的弹性薄膜,该薄膜可以承受外部施加的压力而发生变形。压电材料则被放置在弹性薄膜的表面上，当弹性薄膜变形时，压电材料会受到应变并产生电荷。传感器内部的电路会将这些电荷转化为输出电压信号，并通过传感器的输出端口传递出去。
XGZP6847型压力传感器的灵敏度非常高，可以精确测量微小的压力变化。该传感器的可靠性和稳定性也非常高，可以在恶劣的工作环境下长期稳定运行。因此，它被广泛应用于各种压力测量场合，例如工业自动化、航空航天、医疗器械等领域。
四、性能指标

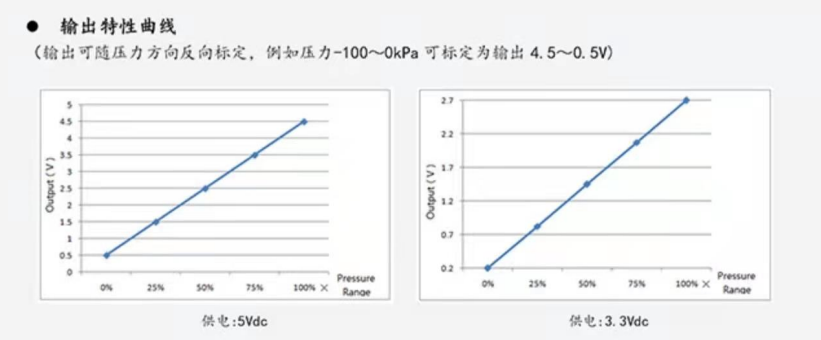

五、输出数据
该模块输出的是模拟量电压值，需要通过ADC将模拟量转化为数字量传送到单片机进行数据处理，然后通过公式可计算出压力值。

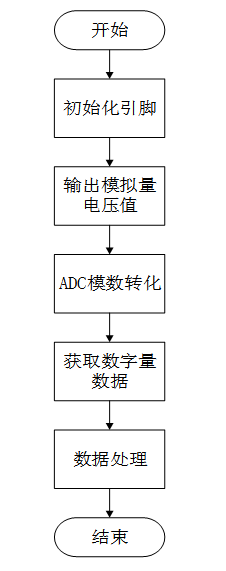

六、流程设计
首先初始化引脚，然后模块通过内部处理输出模拟量电压值，经过ADC模数转化处理，单片机获取数字量数据，最后经过计算公式，最终获取到压力值。
