项目编号：mcuclub-110
实物链接：点击跳转
仿真链接：点击跳转
设计说明书链接：点击跳转
开题报告链接：点击跳转
设计简介：
项目名：基于单片机的co检测与报警控制系统设计——蓝牙版、基于单片机的室内有害气体检测设计——蓝牙版、基于单片机的设计——蓝牙版
单片机：STC89C52
功能：
1、通过MQ-7一氧化碳检测传感器检测CO浓度，若浓度高于设定最大阈值，进行声光报警，风扇转动，发送信息；
1、通过LED灯与蜂鸣器进行声光报警；
2、通过继电器控制风扇转动进行通风；
3、通过JDY-31蓝牙模块来给手机发送信息。
4、通过显示屏显示一氧化碳最大值和一氧化碳最小值；
5、通过按键切换界面，并调节一氧化碳最大值；
资料预览

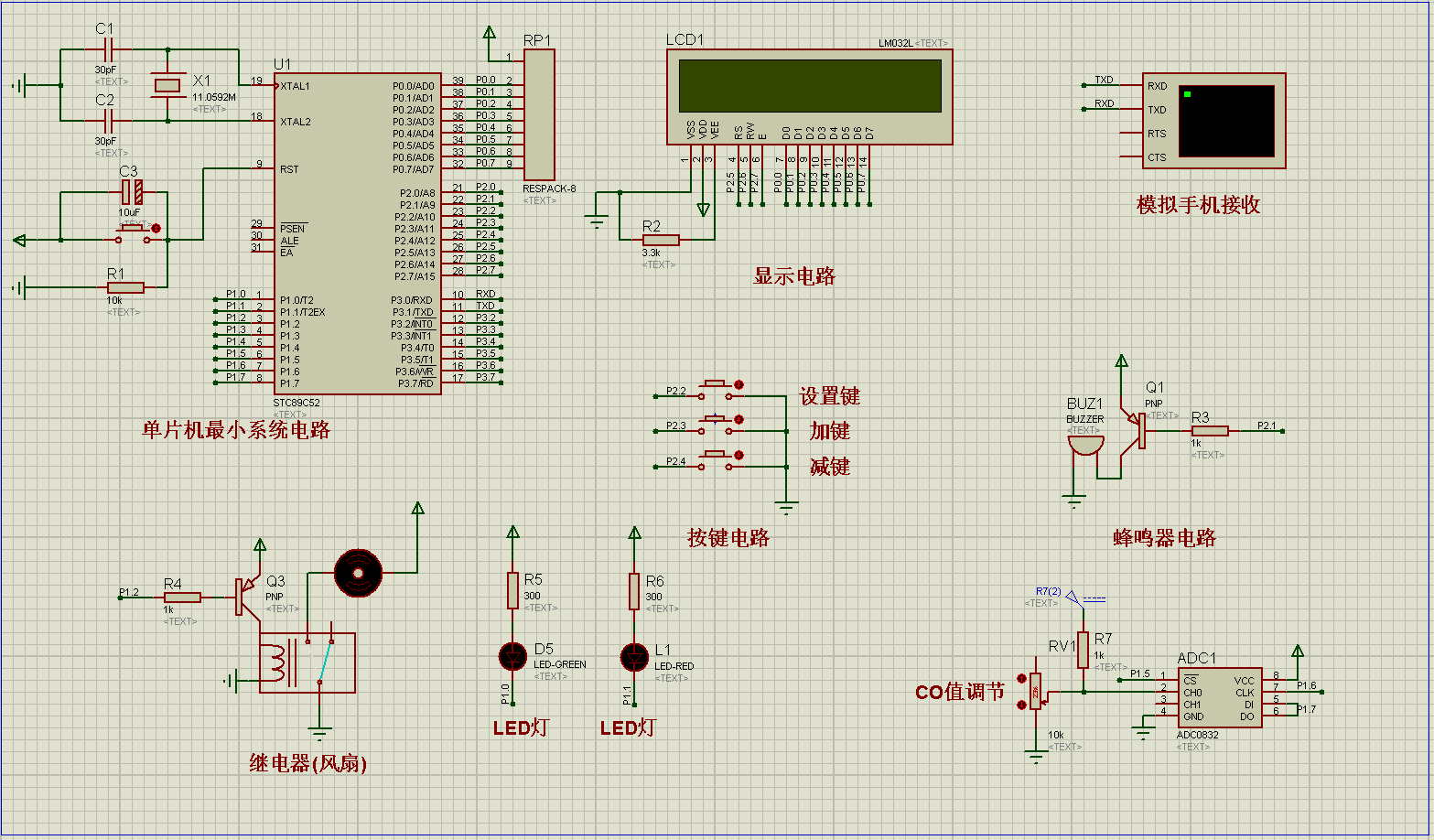

仿真图：

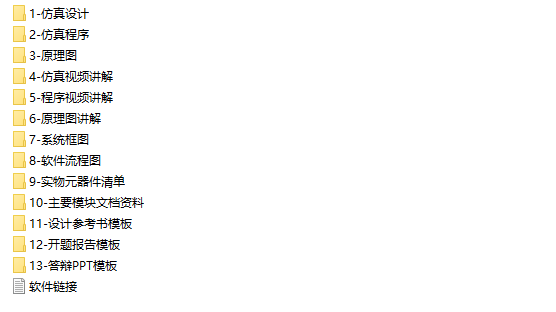

总体仿真资料：

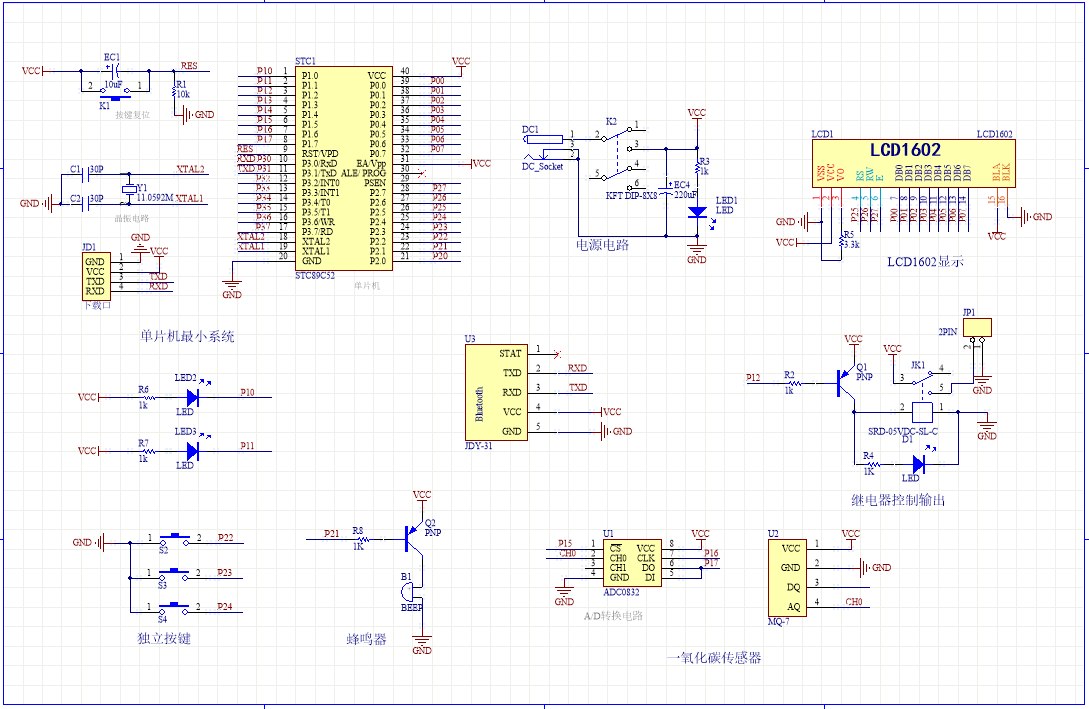

原理图：

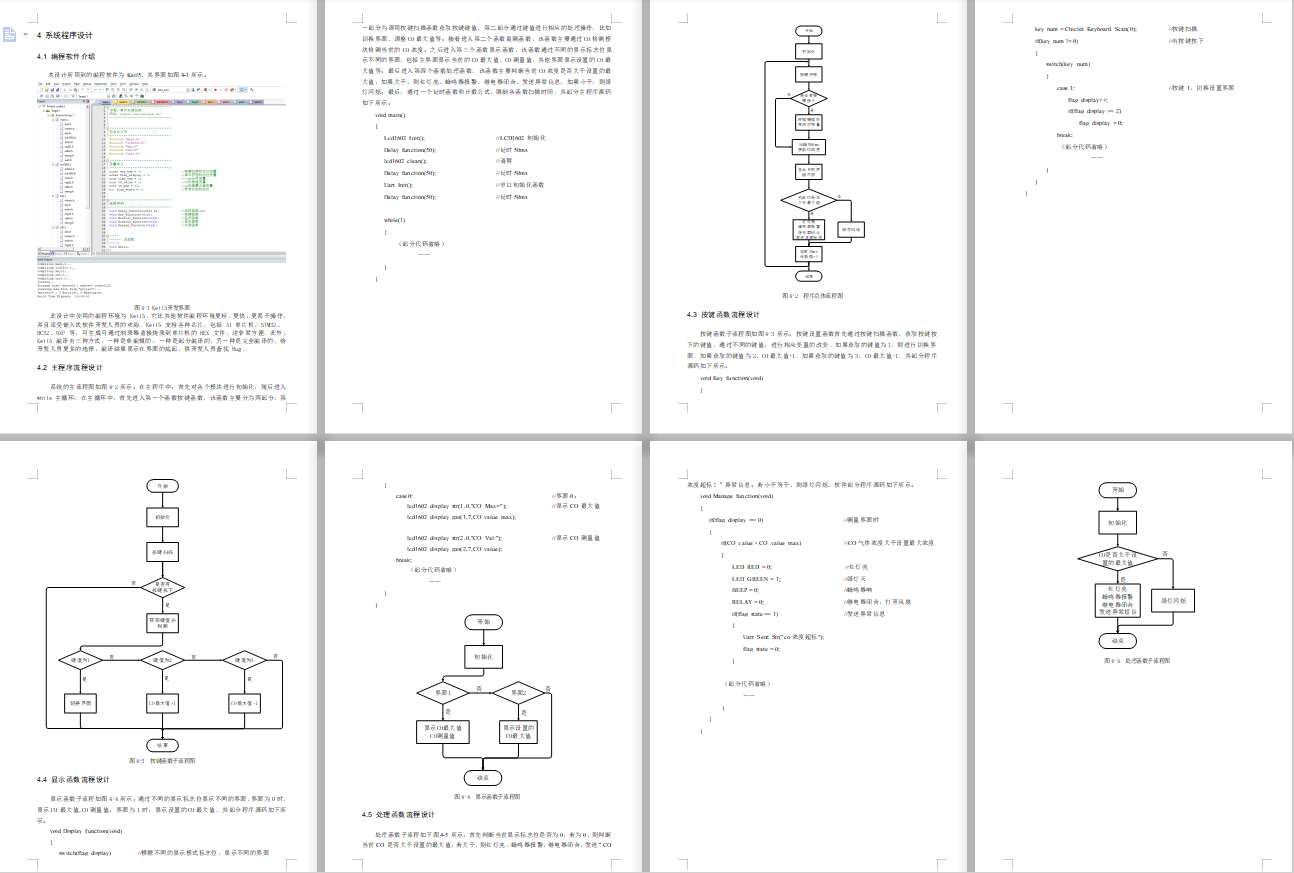

软件设计流程：

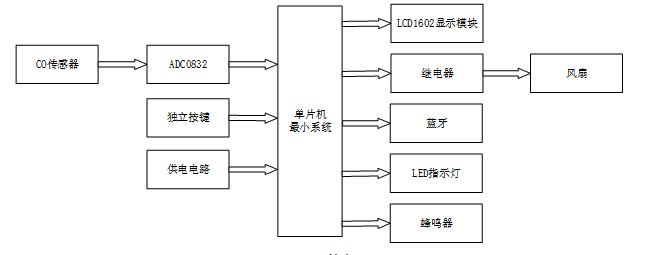

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成CO控制器与报警（蓝牙版）的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是CO传感器和ADC0832组成的CO检测模块，通过该模块可检测当前的CO浓度；第二部分是独立按键，通过三个独立按键切换界面和设置CO最大值；第三部分是供电电路，给整个系统进行供电。输出由五部分组成，第一部分是LCD1602显示模块, 通过该模块可以显示当前CO测量值、CO最大值等；第二部分是继电器控制风扇，当当CO浓度大于最大值时，继电器闭合，风扇转动；第三部分是JDY-31蓝牙模块，当CO浓度小于最小值时，通过给手机发送异常信息；第四部分是LED，当CO浓度大于最大值时，红灯亮，当CO浓度小于最小值时，绿灯闪烁；第五部分是蜂鸣器，当CO浓度大于最大值时，蜂鸣器报警。

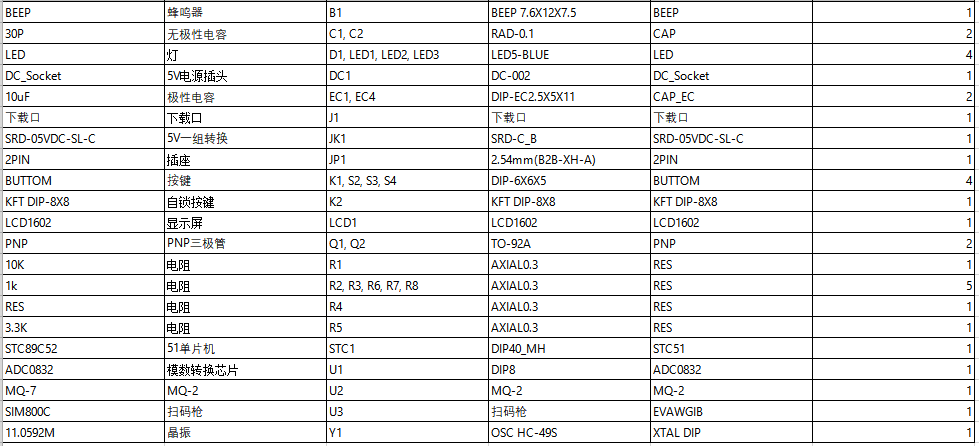

硬件清单：
