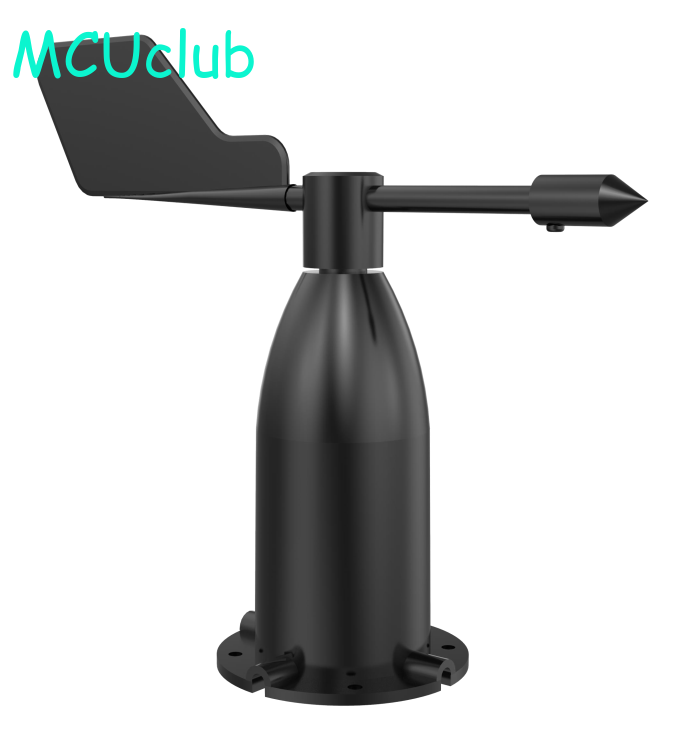

一、实物图

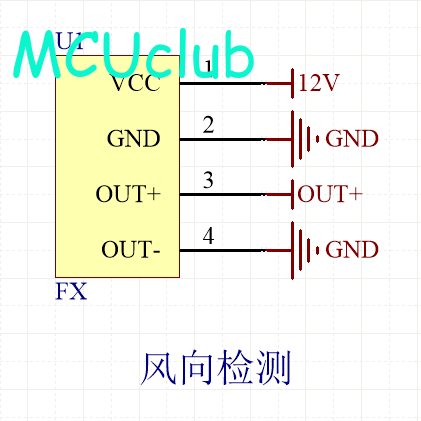

二、原理图
| 编号 | 名称 | 功能 |
| 1 | VCC | 电源正（棕色线）（10V–30V） |
| 2 | GND | 电源负（黑色线） |
| 3 | OUT+ | 风向信号正（蓝色线） |
| 4 | OUT- | 风向信号负（绿色线） |
三、简介
风向传感器，是一种以风向箭头转动探测、感受外界的风向信息，并将其传递给同轴码盘，同时输出对应风向相关数值的物理装置。风向传感器可测量室外环境中的近地风向，按工作原理可分为光电式、电压式和罗盘式等，被广泛应用于气象、海洋、环境、农业、林业、水利、电力、科研等领域，通常与风速传感器一起使用。
四、工作原理
光电式风向传感器的核心采用绝对式格雷码盘编码（四位格雷码或七位格雷码），利用光电信号转换原理，可以准确的输出相对应的风向信息；电压式风向传感器的核心采用精密导电塑料传感器，通过电压信号输出相对应的风向信息；电子罗盘式风向传感器的核心采用电子罗盘定位绝对方向，通过RS485接口输出风向信息。

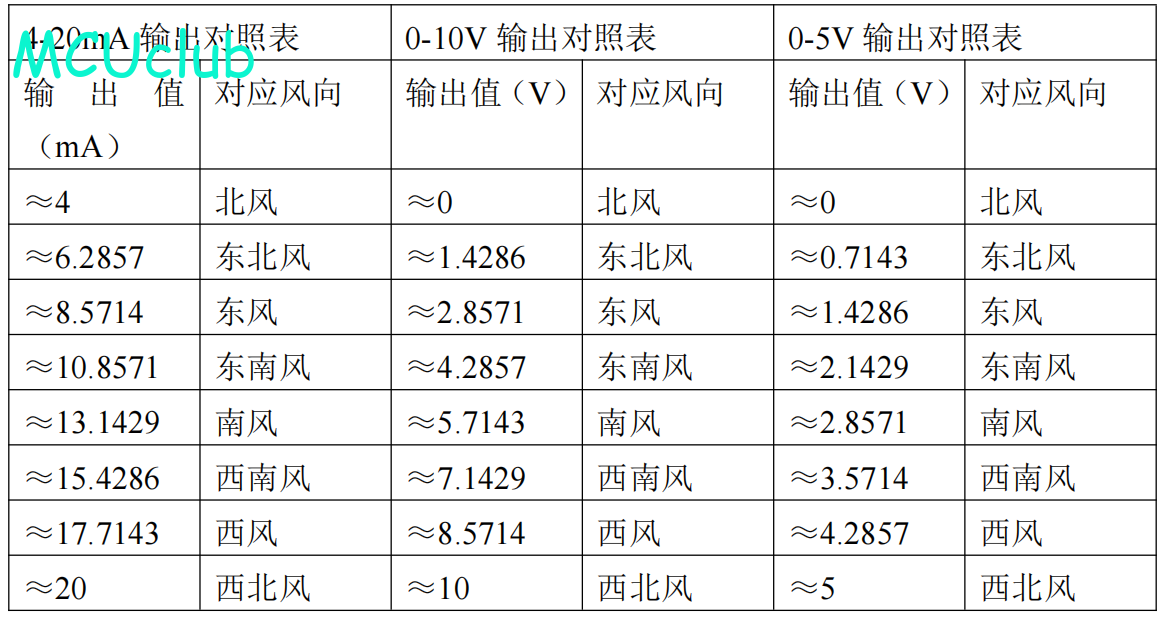

五、计算方法（8方位）
六、注意事项
1、用户不得自行拆卸，更不能触碰传感器芯体，以免造成产品的损坏。
2、尽量远离大功率干扰设备，以免造成测量的不准确，如变频器、电机等，安装、拆卸传感器时必须先断开电源，传感器内有水进入可导致不可逆转变化。
3、防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用、严防冷热冲击。
