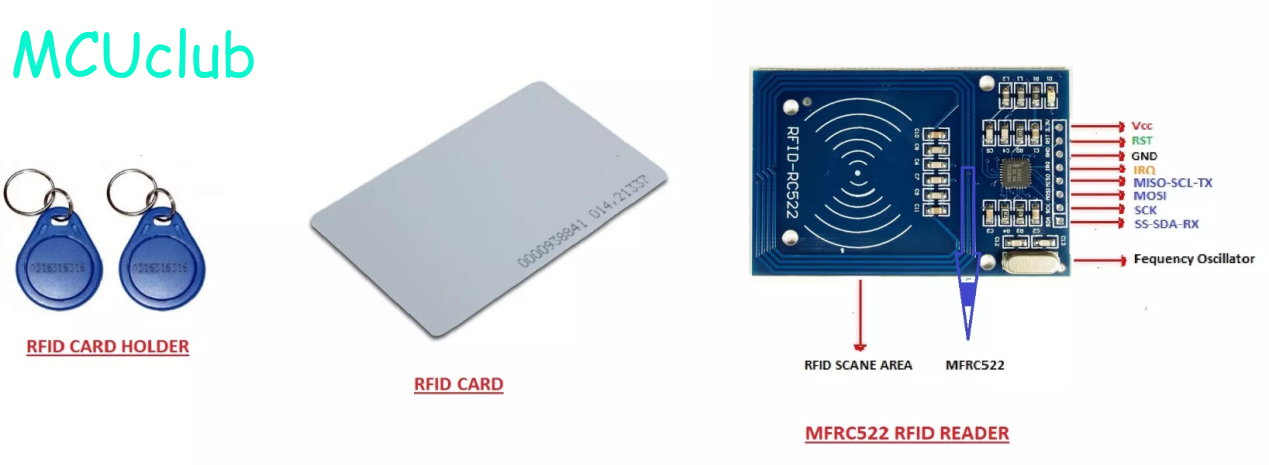

一、实物图(型号:RFID-RC522)

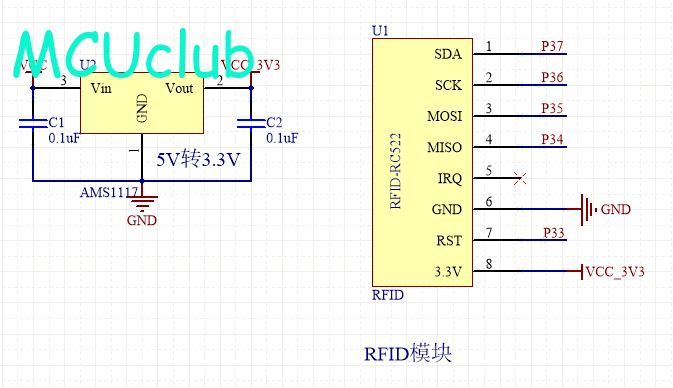

二、原理图

编号 名称 功能
1 SDA 数据引脚
2 SCK 时钟引脚
3 MOSI SPI接口,主出从入
4 MISO SPI接口,主入从出
5 IRQ 中断引脚
6 GND 电源地
7 RST 复位引脚
8 3.3V 电源正

三、简介

RFID: (Radio Frequency Identification)无线射频技术。简单来讲就是识别系统与识别目标之间不需要建立机械接触或者光学联系而是利用微波建立通信系统。完整的RFID系统包括读卡器和电子标签以及数据处理程序三部分组成。RFID的工作原理:当电子标签进入读写器可以读写的范围的时候,电子标签可以接收到读写器发出的射频信号,凭借感应电流产生的能量,又将自己的信息发送出去,或者是由标签主动的将自身的信息发送出去。接下来,接收器通过解码接收到的数据,再发送给更高层的应用进行处理。

RC522 是应用于13.56MHz 非接触式通信中高集成度读写卡系列芯片中的一员。是NXP 公司针对“三表”应用推出的一款低电压、低成本、体积小的非接触式读写卡芯片,是智能仪表和便携式手持设备研发的较好选择。

RC522 利用了先进的调制和解调概念,完全集成了在13.56MHz 下所有类型的被动非接触式通信方式和协议。支持 ISO14443A 的多层应用。其内部发送器部分可驱动读写器天线与ISO14443A/MIFARE卡和应答机的通信,无需其它的电路。接收器部分提供一个坚固而有效的解调和解码电路,用于处理ISO14443A 兼容的应答器信号。数字部分处理ISO14443A 帧和错误检测(奇偶 &CRC)。此外,它还支持快速CRYPTO1 加密算法,用于验证MIFARE 系列产品。RC522 支持MIFARE更高速的非接触式通信,双向数据传输速率高达424kbit/s。

四、工作原理

1、工作原理

卡片的电气部分只由一个天线和ASIC组成。天线:卡片的天线是只有几组绕线的线圈,很适于封装到IC卡片中。ASIC:卡片的ASIC由一个高速(106KB波特率)的RF接口,一个控制单元和一个8K位EEPROM组成。

2、工作流程

读写器向M1卡发一组固定频率的电磁波,卡片内有一个LC串联谐振电路,其频率与读写器发射的频率相同,在电磁波的激励下,LC谐振电路产生共振,从而使电容内有了电荷,在这个电容的另一端,接有一个单向导通的电子泵,将电容内的电荷送到另一个电容内储存,当所积累的电荷达到2V时,此电容可作为电源为其它电路提供工作电压,将卡内数据发射出去或接收读写器的数据。

五、流程设计

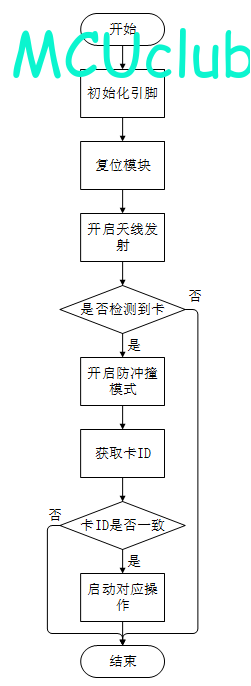

首先初始化引脚,然后复位模块,开启天线发射,接着实时检测卡,如果检测到卡,则开启防冲撞模式,然后获取卡的ID,最后对比卡ID是否一致,如果一致则启动对应操作。
