项目编号：mcuclub-dz-239
设计简介：
v项目名：智能穿戴（实物）
项目编号：mcuclub-dz-239
单片机类型：STM32F103C8T6
具体功能：
1、通过心率血氧检测模块检测心率、血氧值，当心率血氧不在设置的上下限值之间，进行声光报警（一个按键启动）
2、通过非接触红外触发模块检测体温，当体温不在设置的上下限值之间，进行声光报警（一个按键启动）
3、通过血压检测模块检测血压值，当血压不在设置的上下限值之间，进行声光报警（一个按键启动）
4、通过GPS获取经纬度
5、通过MPU6050检测老人是否跌倒，如果跌倒，声光报警
6、通过按键各阈值
7、通过OLED显示屏显示数据
8、通过WIFI模块，数据发送到手机端，手机端可设置各阈值
资料预览

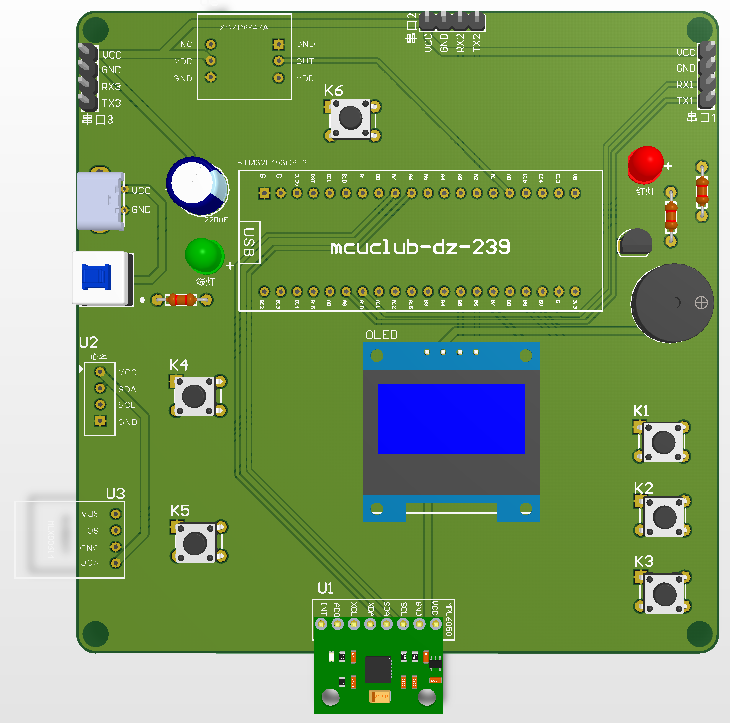

实物图：
总体实物资料：

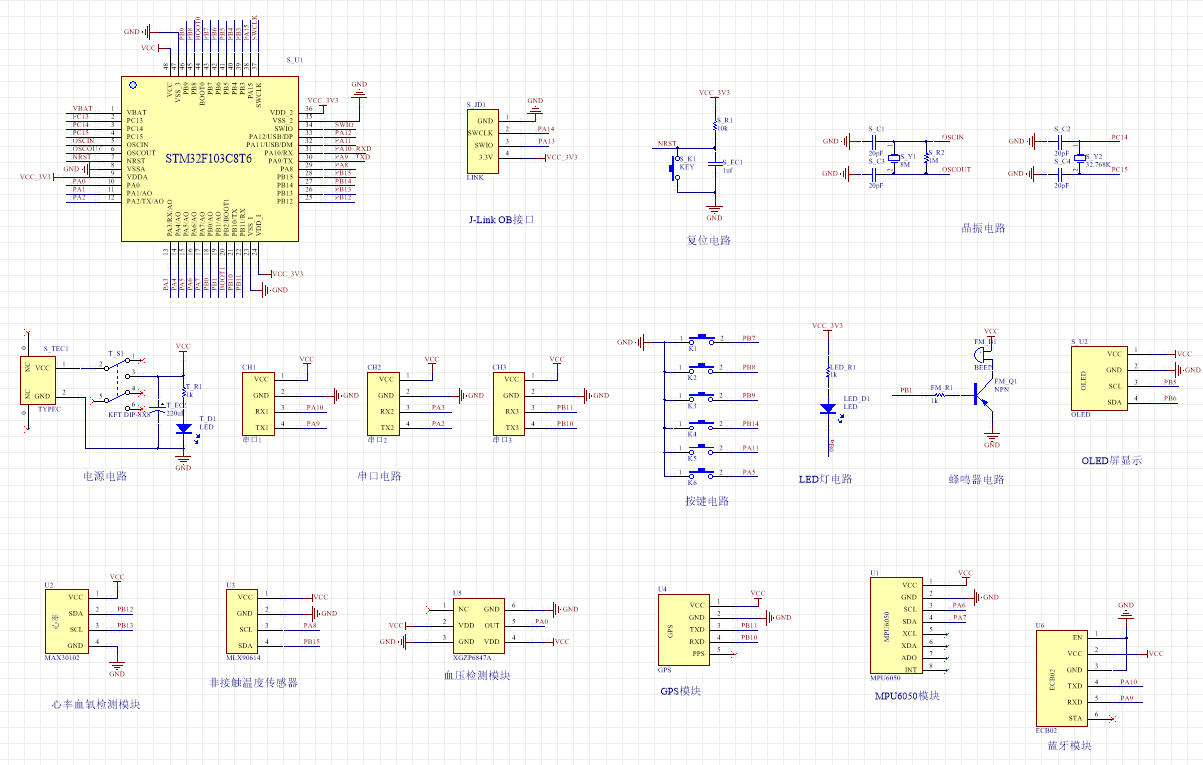

原理图：

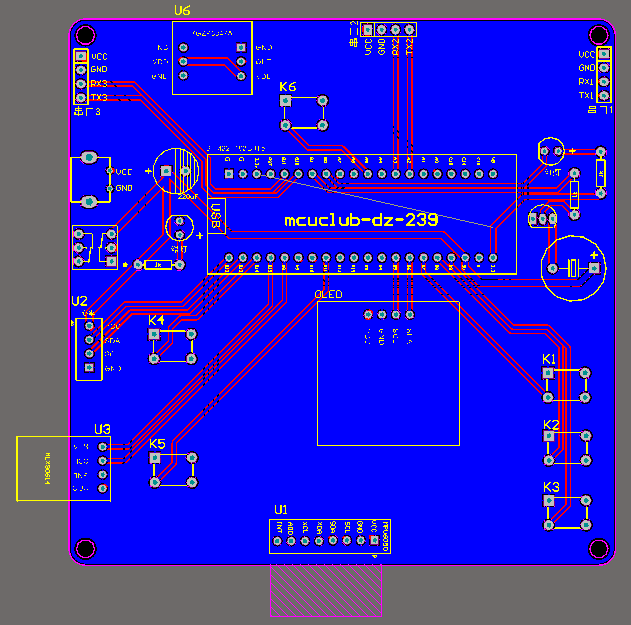

PCB：

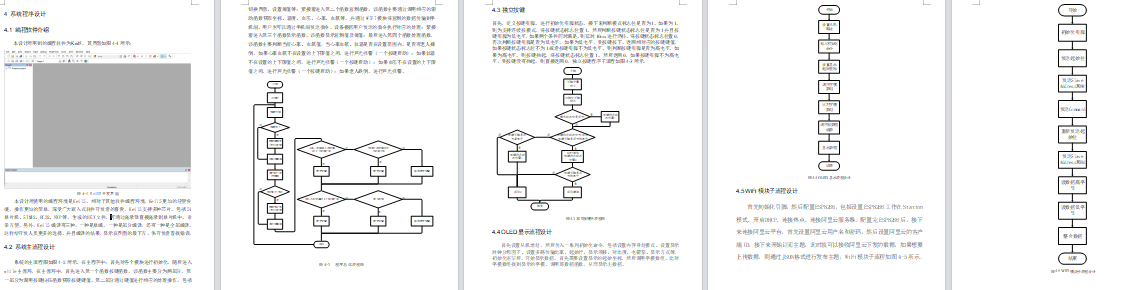

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由七部分组成，第一部分是心率血氧检测模块，通过该模块检测心率值、血氧值；第二部分是非接触温传感器检测模块，通过该模块检测体温；第三部分是血压检测模块，通过该模块检测血压值；第四部分是GPS模块，通过该模块可以获取经纬度；第五部分是MPU6050模块，通过该模块检测老人是否跌倒；第六部分是按键模块，通过该模块可以各设置阈值等；第七部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是声光报警模块，当监测心率、血氧、体温、血压值等不在设置的阈值内时进行声光报警。除此之外，WIFI模块既作为输入又作为输出，WIFI模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制相关器件进行正常工作。具体系统框图如图3.1所示。
硬件清单:
