项目编号：mcuclub-dz-240
设计简介：
项目名：饮水机（实物）
项目编号：mcuclub-dz-240
单片机类型：STM32F103C8T6
具体功能：
1、通过防水式DS18B20检测水温，温度小于设置最小值，进行自动加热，直到加热到最大值时停止；
2、通过两个液位触发检测模块检测水位，如果水位低于最低的，则启动水泵加水，直到加到高水位触发模块
3、通过按键设置温度上下限
4、通过OLED显示屏显示测量值
5、通过蓝牙模块将测量数据发送到手机端，控制加热和加水模式切换 。
资料预览
实物图：
总体实物资料：

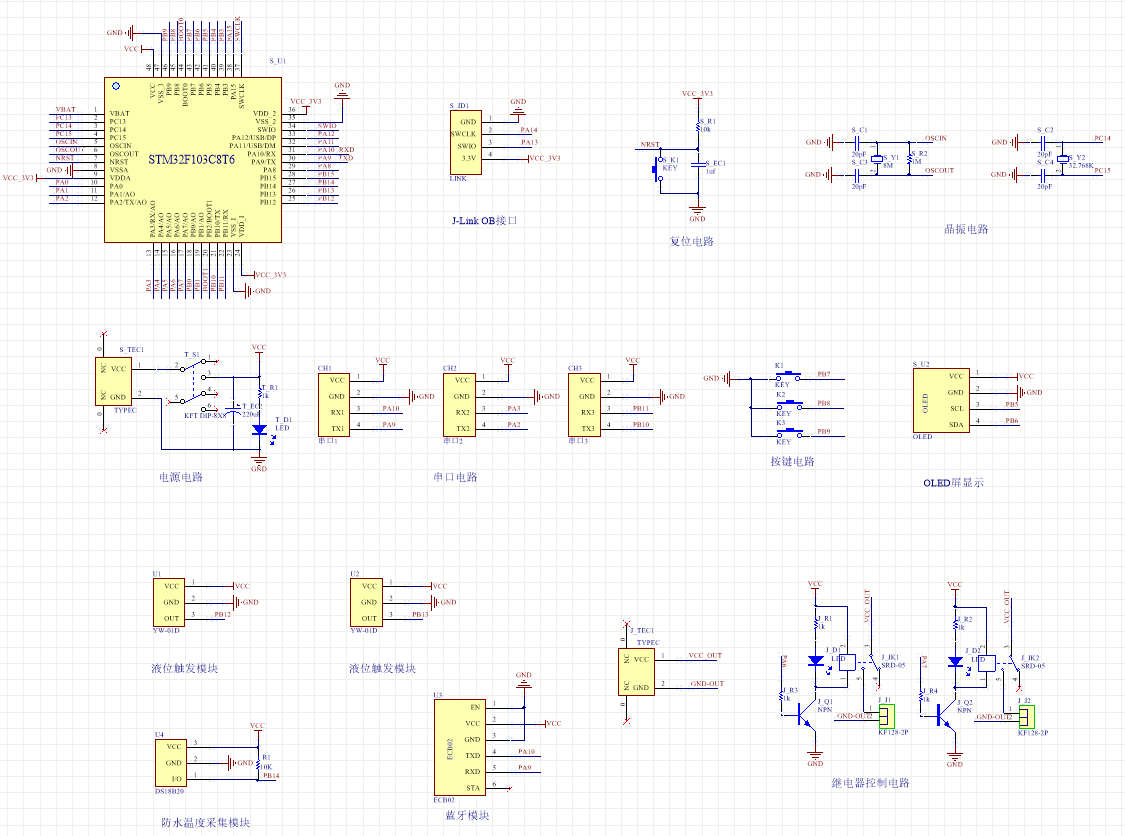

原理图：

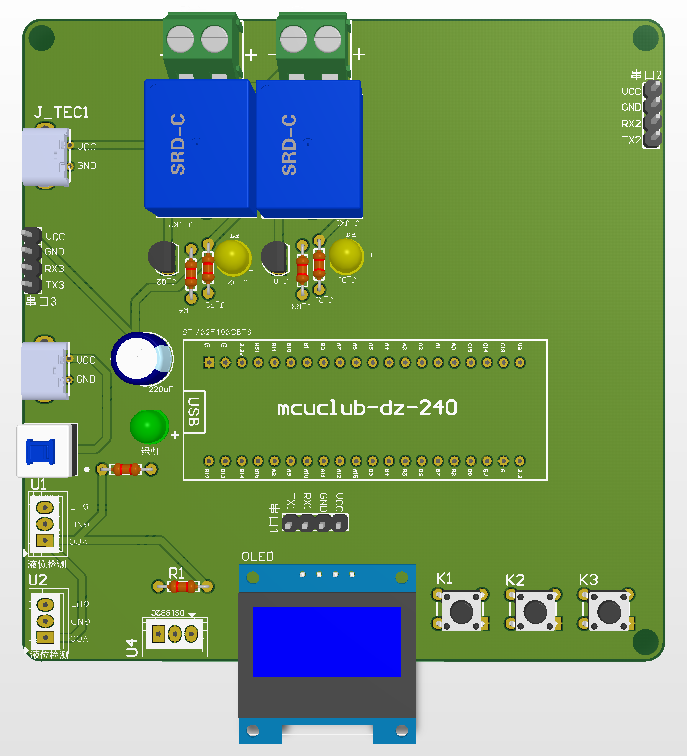

PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是液位触发检测模块，通过两个液位触发检测模块检测水位；第二部分是防水温度采集检测模块，通过该模块检测当前水温；第三部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制加热片加热和水泵加水。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

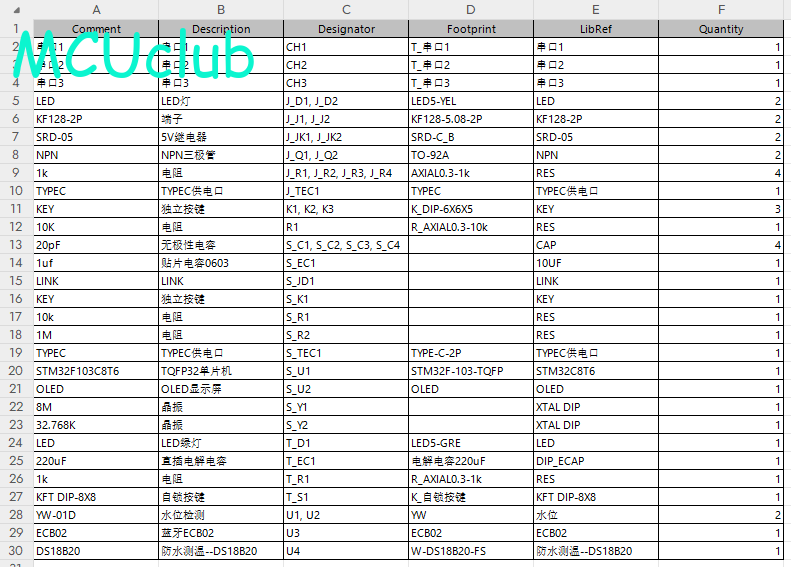

硬件清单:
