项目编号：mcuclub-dz-241
设计简介：
项目名：防疫门禁（实物）
项目编号：mcuclub-dz-241
单片机类型：STM32F103C8T6
具体功能：
1、通过非接触红外红外测温模块测量体温
2、通过颜色传感器检测健康码
3、通过RFID进行刷卡，识别工号（3个卡）
4、通过两个按键，第一个按键启动测温，再按一次确定测温；第二个按键启动检测健康码，当温度大于38℃或安康码不是绿色，则不开门，
当全部正常后，显示屏提示“请手部消毒”，通过红外避障管检测手是否放上，放上后启动雾化片消毒，如果没有消毒，也不开门
5、再次刷卡，确认所有信息，如果都正常，则开门，否则不开门
6、通过WIFI模块将工号、检测信息发送到手机端，手机端可远程控制是否需要启动测量和不启动测量，门锁打开关闭
资料预览
实物图：
总体实物资料：
原理图：

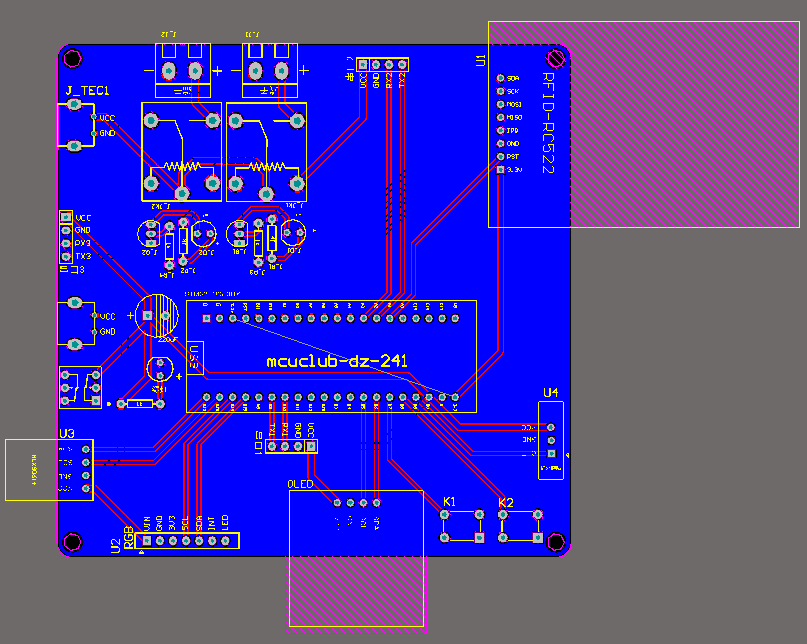

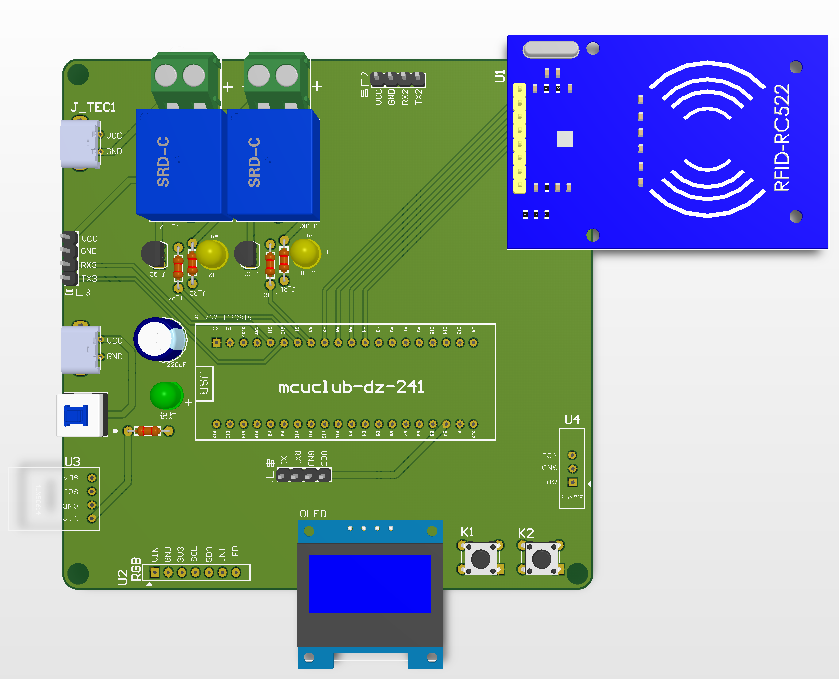

PCB：

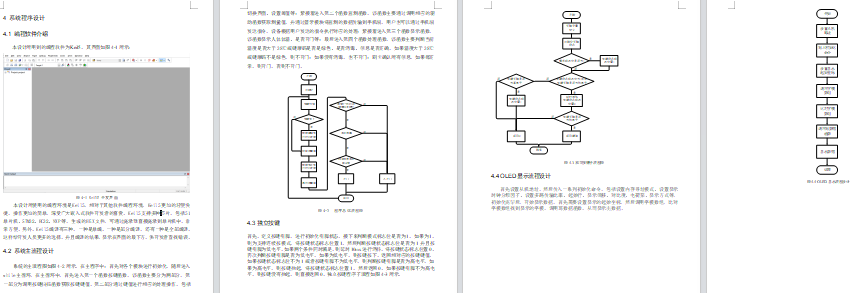

软件设计流程：

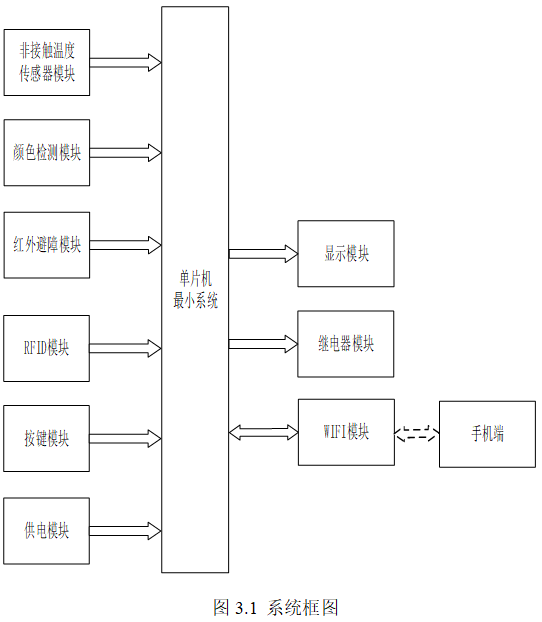

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是非温度接触传感器模块，通过该模块检测体温；第二部分是颜色检测模块，通过该模块检测健康码；第三部分是红外避障检测模块，通过该模块检测手是否放上；第四部分是RFID检测模块，通过该模块进行刷卡，识别工号；第五部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制门锁和消毒。除此之外，WIFI模块既作为输入又作为输出，WiFi模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

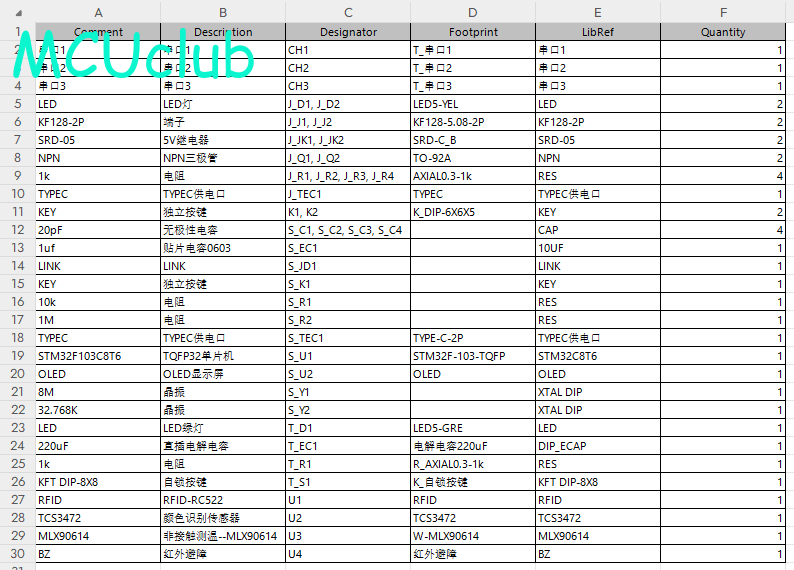

硬件清单:
