设计简介：
项目名：鱼缸（实物）
项目编号：mcuclub-dz-243
单片机类型：STM32F103C8T6
具体功能：
1、通过浊度传感器检测浑浊度，浑浊度大于设置最大值，启动水泵换水（两个继电器）
2、通过防水式DS18B20检测水温，水温低于设置最小值，进行加热（加热棒）
3、通过按键可实现设置定时投喂、定时充氧时间
4、通过按键可设置各阈值
5、通过OLED显示屏显示测量值
6、通过WIFI模块将测量数据发送到手机端，并可以设置阈值、控制换水、加热、投喂、充氧
资料预览
实物图：

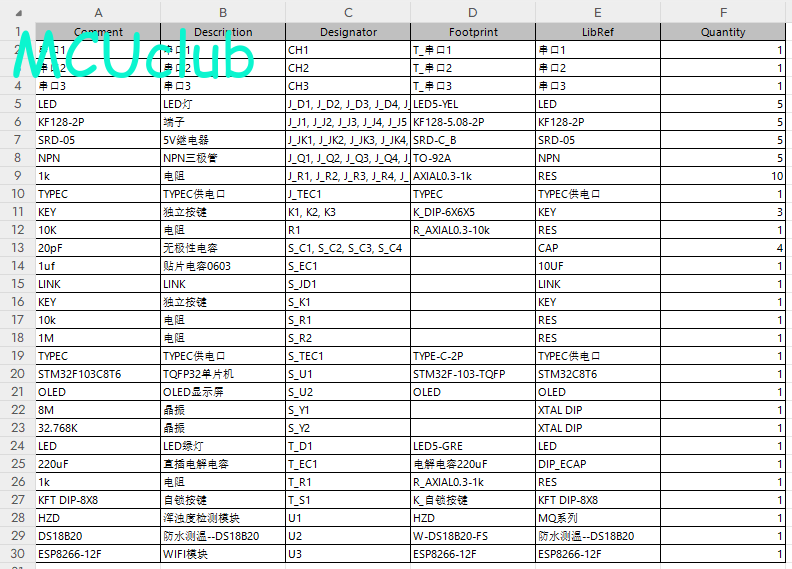

总体实物资料：

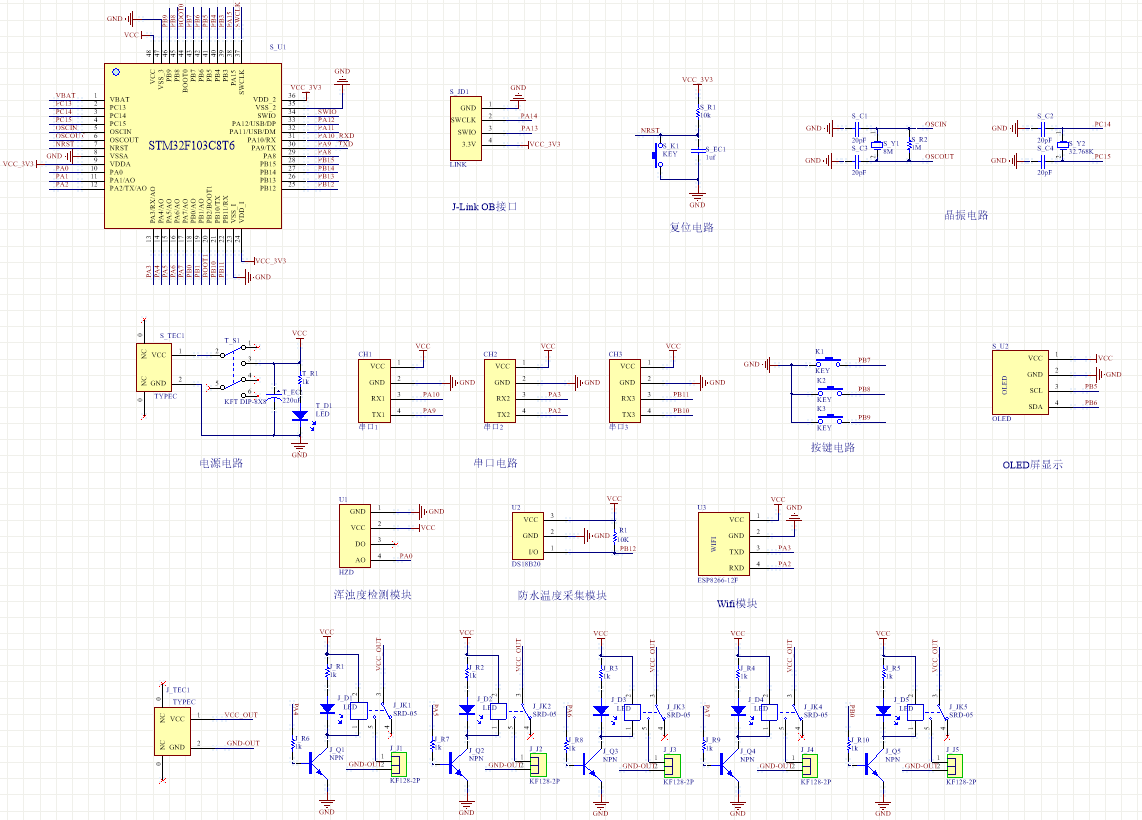

原理图：

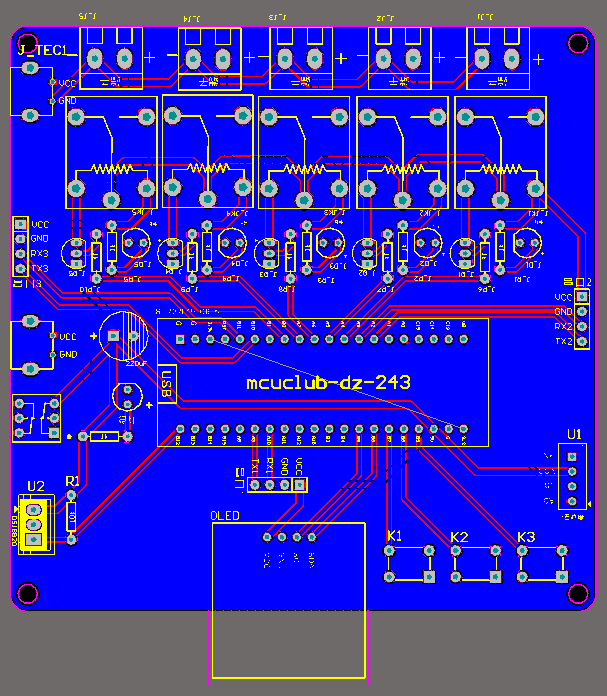

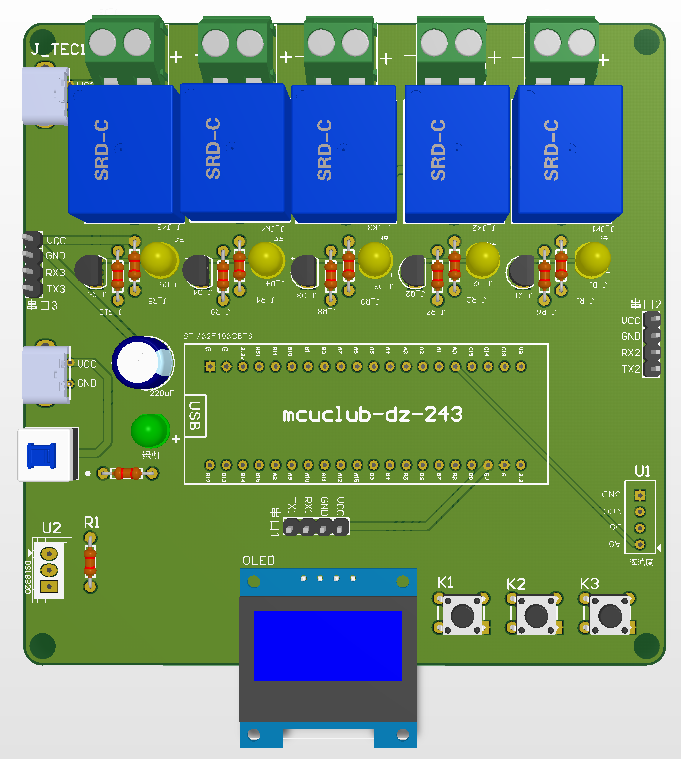

PCB：

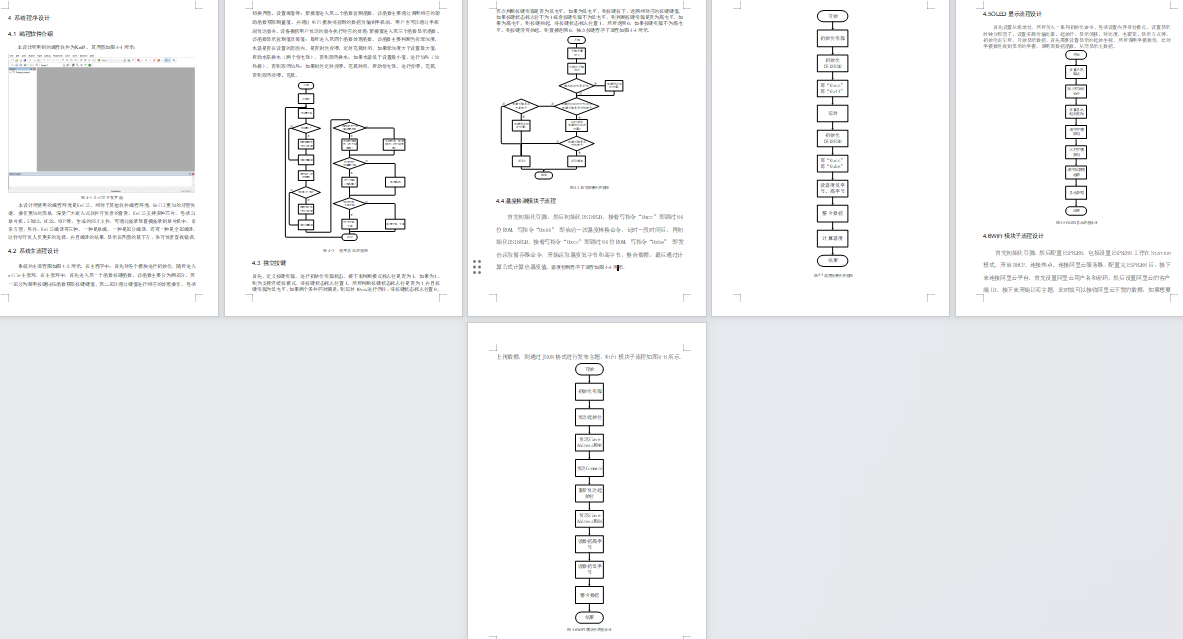

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是浑浊度检测模块，通过该模块检测当前水的浑浊度；第二部分是防水温度采集模块，通过该模块检测当前水温；第三部分是按键模块，通过该模块可以切换界面、切换模式、设置定时阈值等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过五个继电器分别控制换水（两个）、加热、投喂、充氧。除此之外，WIFI模块既作为输入又作为输出，WIFI模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。
