项目编号：mcuclub-dz-244
设计简介：
项目名：环境监测（实物）
项目编号：mcuclub-dz-244
单片机类型：STM32F103C8T6
具体功能：
1、通过MQ-2检测烟雾值，当烟雾浓度大于设置最大值，进行声光报警
2、通过MQ-135检测有害气体浓度值，当有害气体浓大于设置最大值，进行声光报警，并启动风扇通风
3、通过光敏电阻检测光照值，光照值小于设置最小值，进行关窗帘，否则开窗帘（步进电机模拟）
4、通过雨量检测模块检测雨量值，当雨量值大于设置最大值，进行关窗，否则开窗（步进电机模拟）
5、通过按键可设置各阈值
6、通过OLED显示屏显示测量值
7、通过WIFI模块将测量数据发送到手机端，并可以设置阈值、开关通风、窗帘、窗户、切换模式
资料预览
实物图：
总体实物资料：

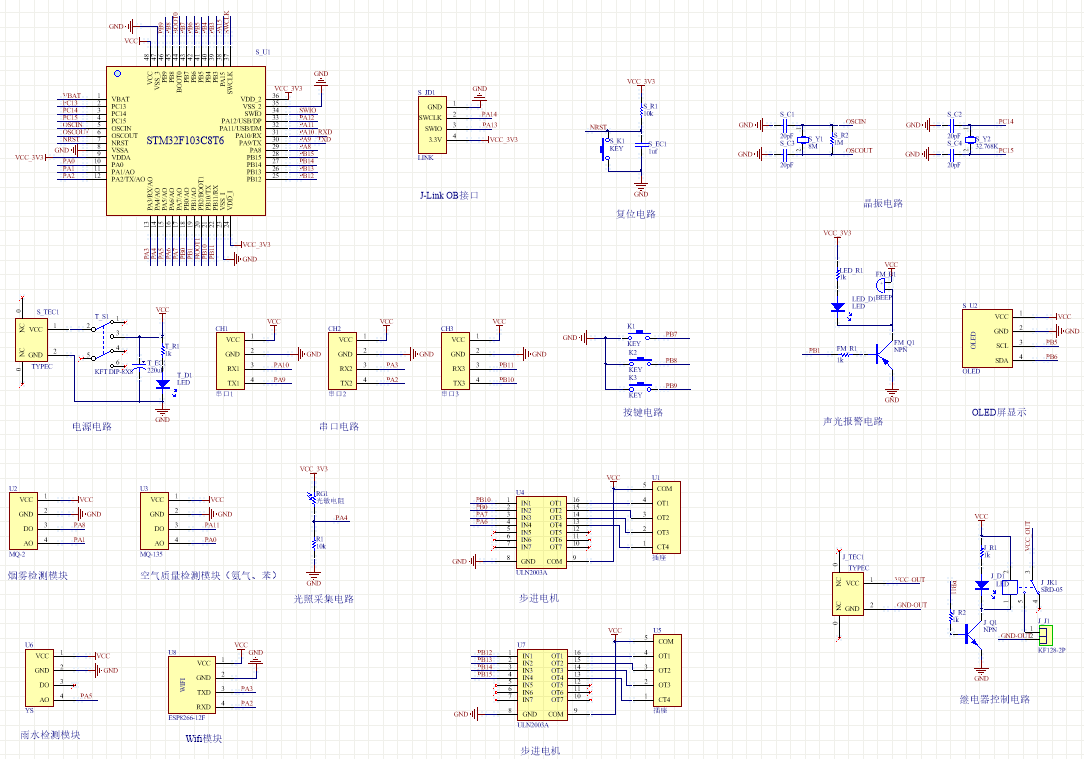

原理图：

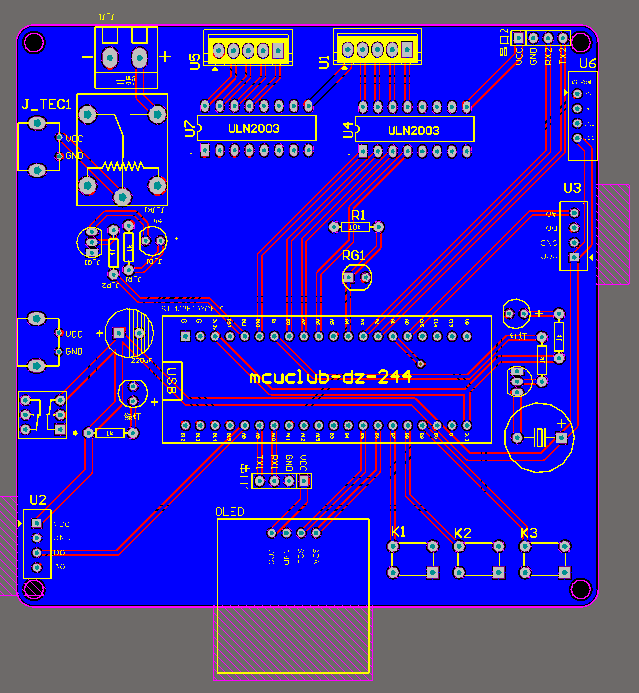

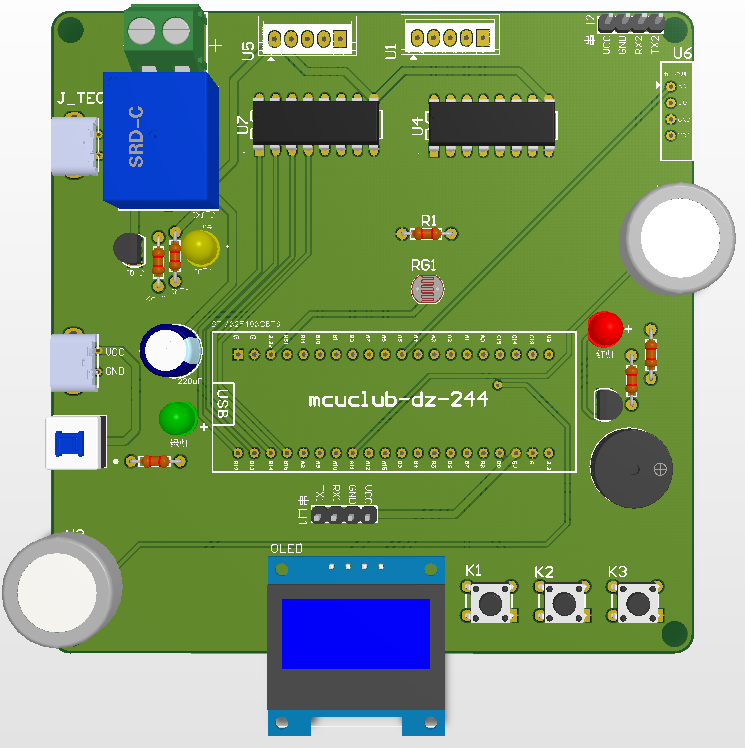

PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是烟雾检测模块，通过该模块检测当前环境的烟雾浓度；第二部分是空气质量检测模块，通过该模块检测当前环境的有害气体浓度值；第三部分是光照采集模块，通过该模块检测当前环境的光照值；第四部分是雨水检测模块，通过该模块检测当前环境的雨量值；第五部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过继电器控制风扇通风；第三部分是步进电机模块，通过两个步进电机分别模拟开关窗户、开关窗帘；第四部分是声光报警模块，当监测值不在设置的阈值内时进行声光报警。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

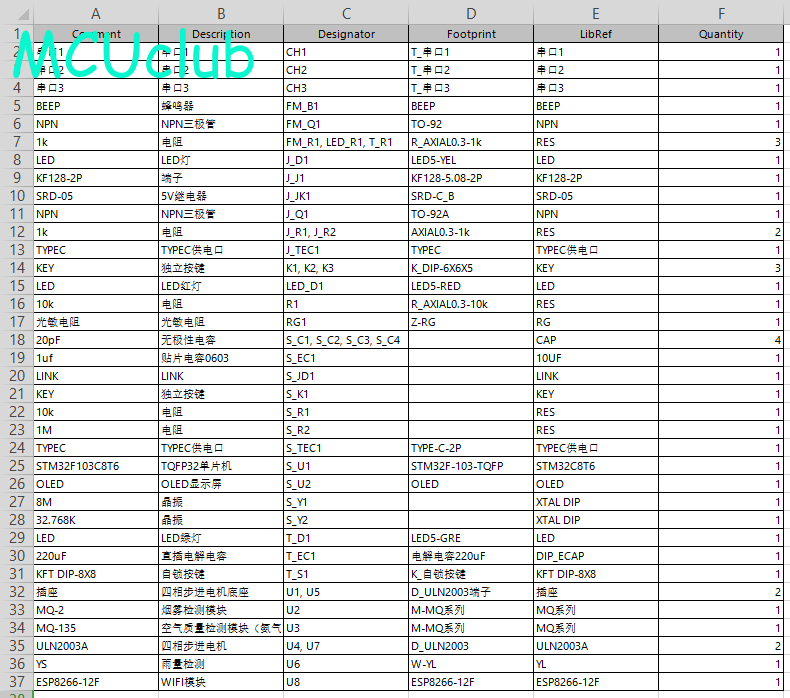

硬件清单:
