设计简介：
项目名：窗帘
项目编号：mcuclub-dz-247
单片机类型：STC89C52
具体功能：
1、通过光敏电阻检测光照值，当光照值小于设置最小值（夜间）或大于设置最大值（光强太强）自动关闭窗帘，否则打开窗帘
2、通过SNR8016语音识别模块可语音控制窗帘的开关以及切换模式
3、通过DS1302获取时间，可按键修正时间
4、通过按键可设置光照的最大最小值、手动开关窗帘、切换模式
5、通过LCD1602显示时间、光照值
资料预览

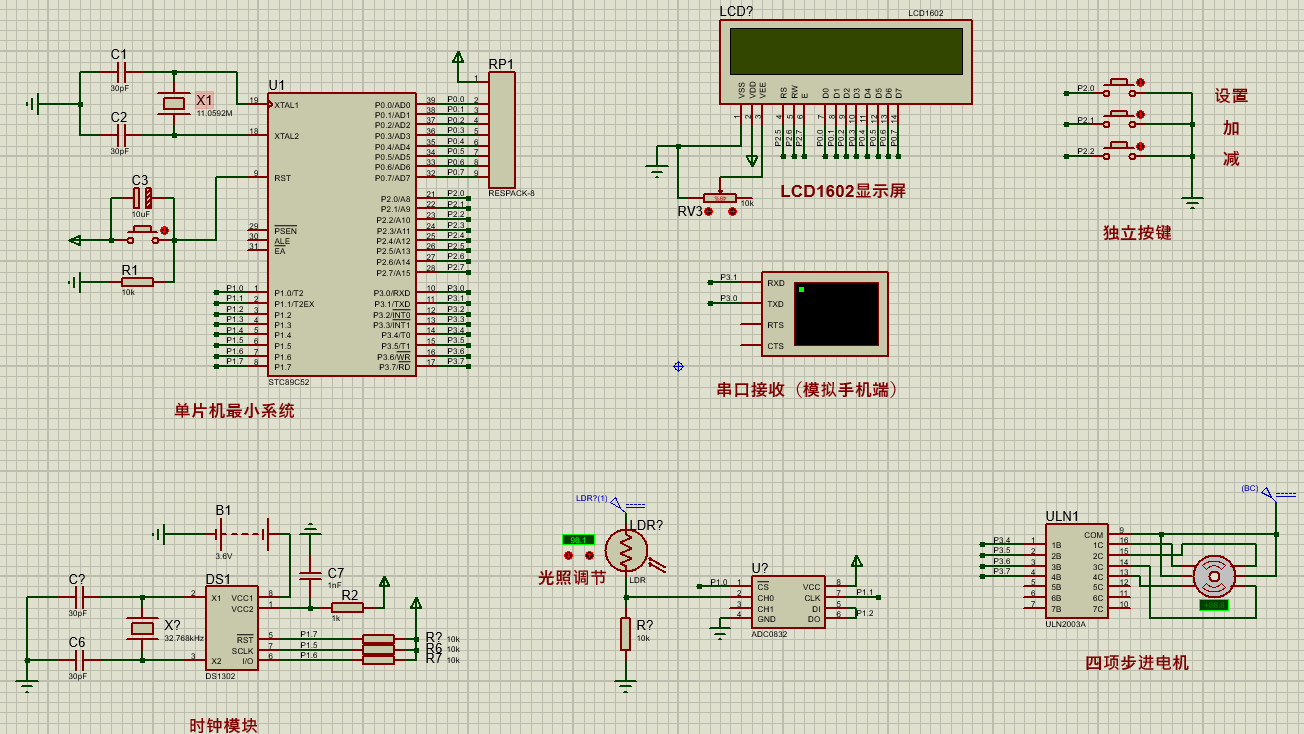

仿真图：
总体仿真资料：

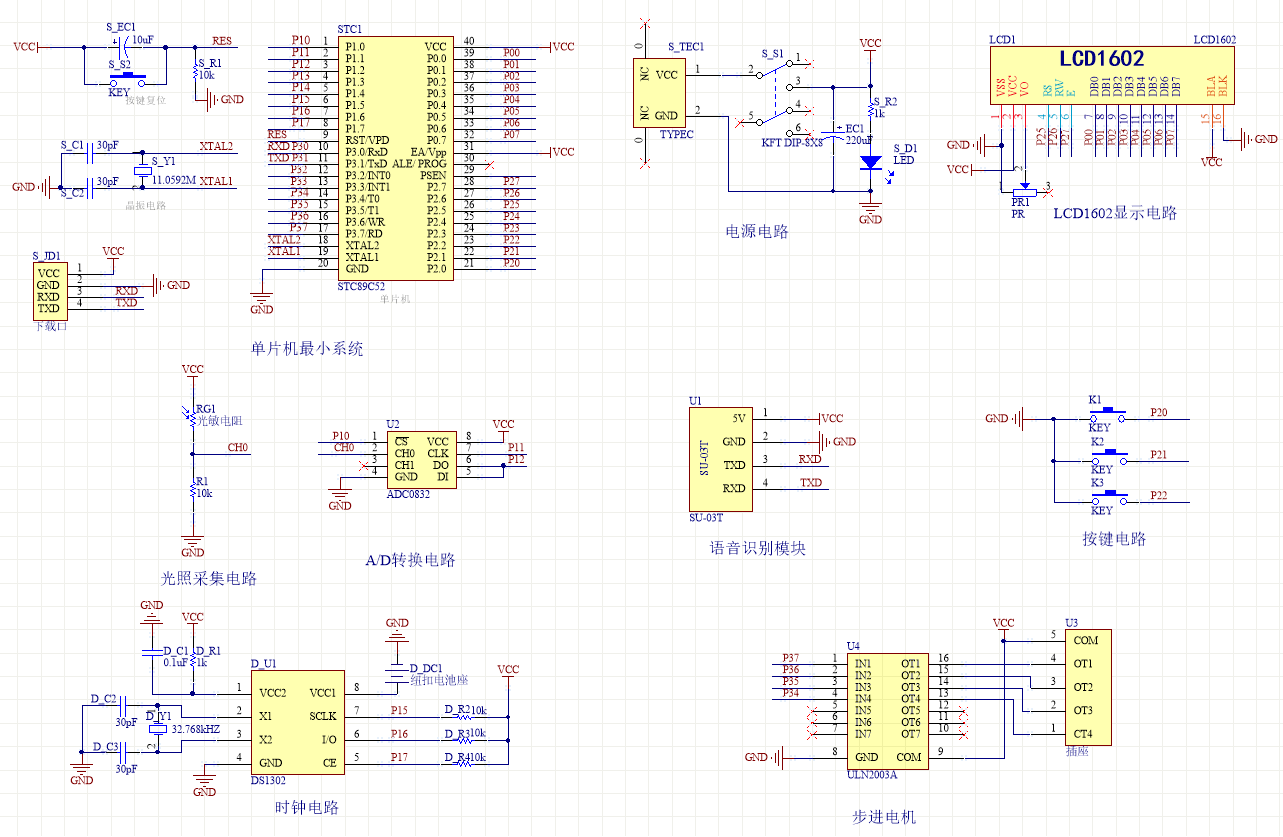

原理图：

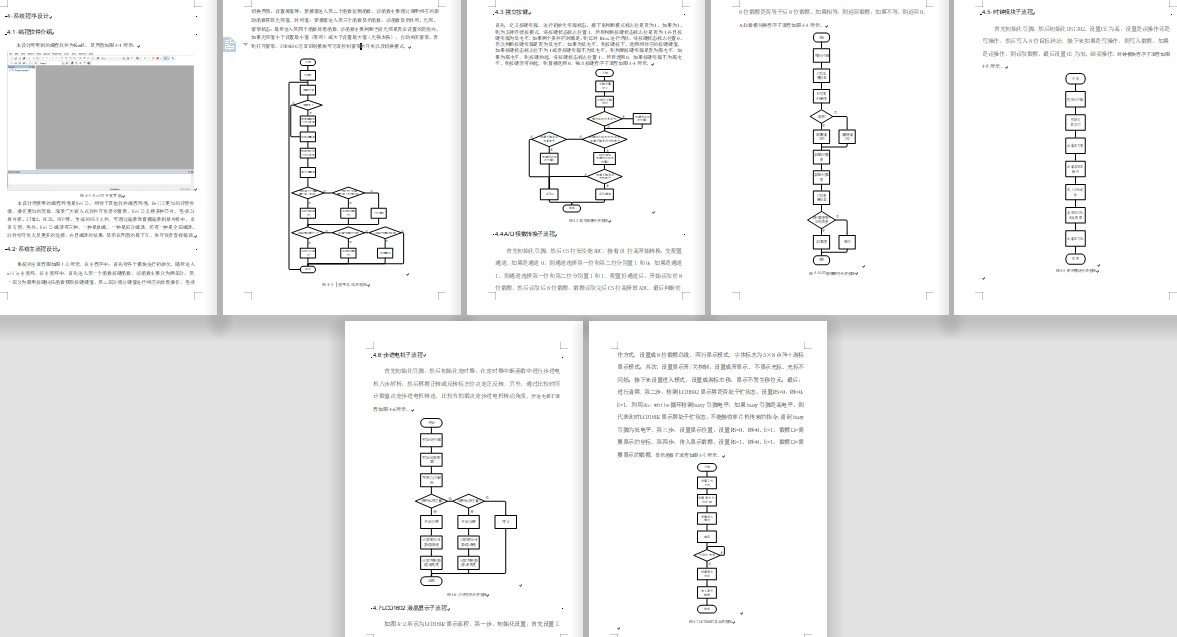

软件设计流程：

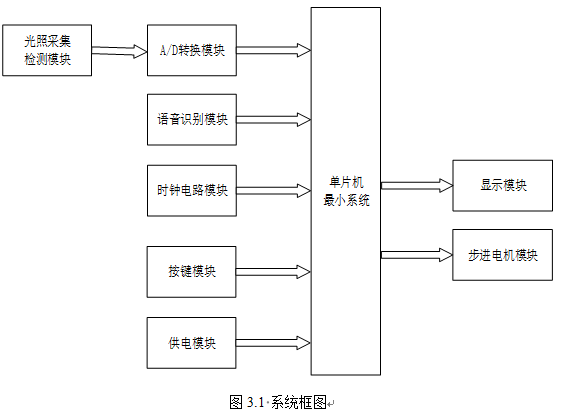

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是光照采集检测模块，通过该模块检测光照值；第二部分是语音识别检测模块，通过该模块可以语音控制窗帘的开关模式；第三部分是时钟检测模块，通过该模块可以获取时间；第四部分是按键模块，通过该模块可以光照的最大最小值、手动开关窗帘、切换模式；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示监测的时间、光照值；第二部分是步进电机模块，通过该模块控制窗帘的开关。具体系统框图如图3.1所示。
硬件清单：
