项目编号：mcuclub-dz-248
设计简介：
项目名：环境监测（实物）
项目编号：mcuclub-dz-248
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11获取温湿度
2、通过光敏电阻获取光照值
3、通过OLED显示屏显示测量值
4、通过WIFI模块（ESP8266）将测量数据发送到手机端
资料预览
实物图：
总体实物资料：
原理图：

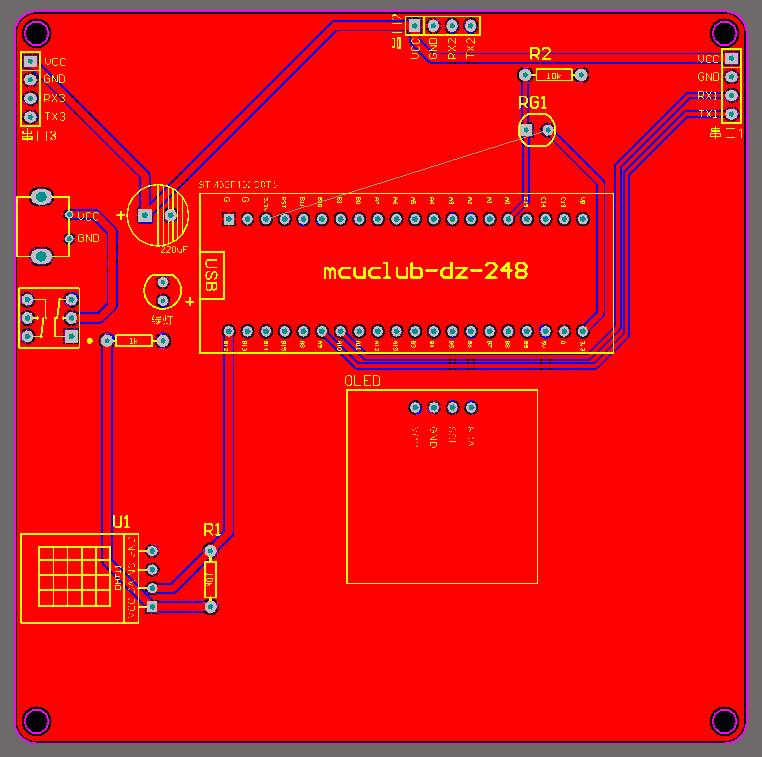

PCB：
软件设计流程：

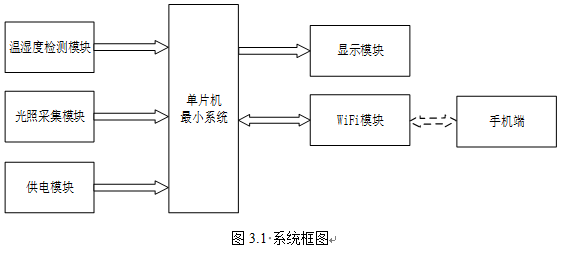

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是温湿度检测模块，通过该模块检测当前环境的温湿度；第二部分是光照采集模块，通过该模块检测当前环境的光照值；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由一部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值。除此之外，WIFI模块既作为输入又作为输出，WIFI模块和手机进行连接，可以将监测的数据传输到用户手机端。具体系统框图如图3.1所示。

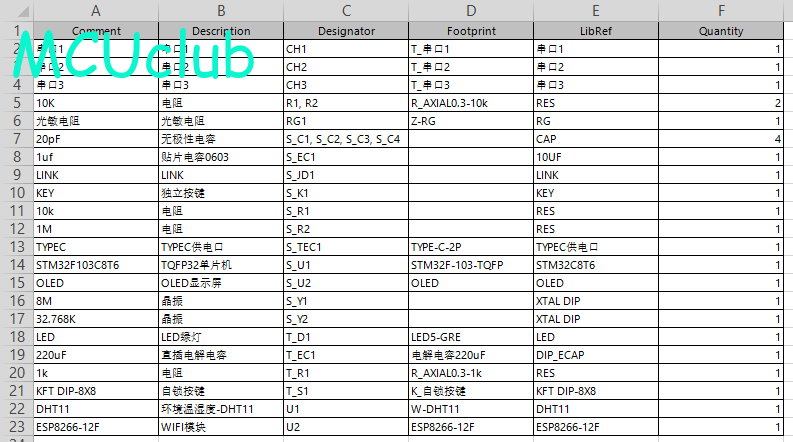

硬件清单:
