项目编号：mcuclub-dz-252
设计简介：
项目名：风扇
项目编号：mcuclub-dz-252
单片机类型：STC89C52
具体功能：
1、通过DS18B20测量当前温度值，当温度大于设置最小值且小于最大值和最小值的中间值，则启动风扇以一档的速度转动；当温度大于最大值和最小值的中间值且小于最大值，则启动风扇以二档的速度转动；当温度大于设置最大值，则启动风扇以三档的速度转动
2、通过MX1508结合PWM调节风扇转速
3、通过人体红外检测是否有人，没人自动关闭风扇
4、通过超声波检测人离风扇的距离，如果距离小于设置最小值，则自动关闭风扇
5、通过按键设置各阈值、手动控制风速、切换模式
6、通过LCD1602显示屏显示测量值
资料预览

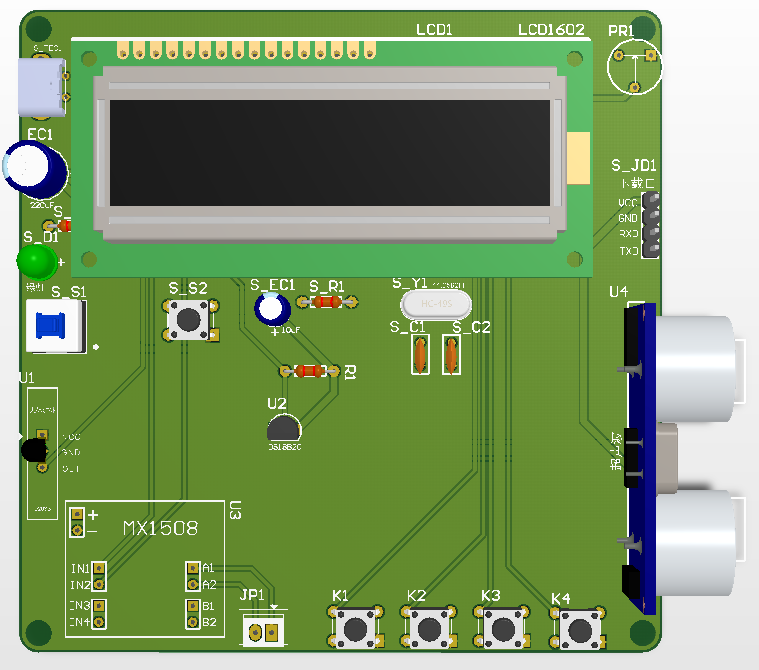

实物图：
总体实物资料：
原理图：
PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是温度检测模块，通过该模块检测当前环境的温度；第二部分是超声波测距模块，通过该模块检测当前人离风扇的距离；第三部分是人体热释电红外感应检测模块，通过该模块检测当前环境是否有人；第四部分是按键模块，通过该模块可以设置各阈值、手动控制风速、切换模式等；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示监测的值；第二部分是直流电机驱动模块，该模块通过结合PWM调节风扇转速。具体系统框图如图3.1所示。

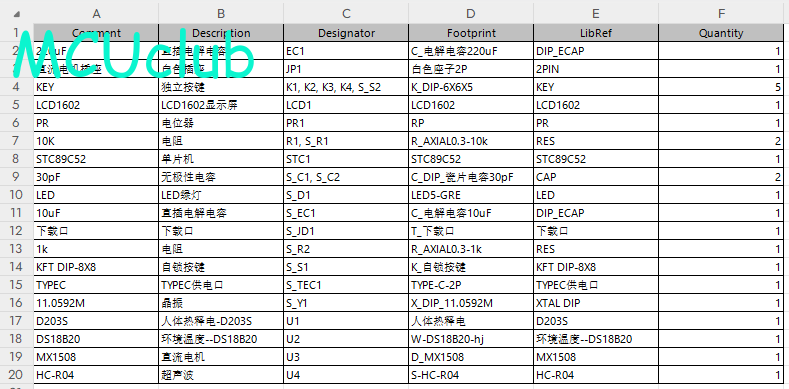

硬件清单：
