设计简介：
项目编号：mcuclub-dz-253
单片机类型：STC89C52
具体功能：
1、通过DS1302获取时间
2、通过AT24C02存储设定的投喂时间及重量
3、通过HX711检测食物重量
4、通过DS18B20测量温度，根据不同温度可控制喂水多少（水泵开启时间，0~10℃开5秒，10~20℃开10秒，20~30℃开15秒，30~40℃开20秒，40以上开25秒）
5、通过按键可修正实时时间、添加或删除投喂时间、查看投喂时间、设置投喂食物重量
6、当投喂时间到达时，蜂鸣器报警提醒（2s），并开启两个继电器进行喂食（重量超过设置值停止）、喂水（根据温度决定）
7、通过LCD1602显示屏显示数据
8、通过蓝牙模块手机端可获取食物重量、环境温度、分别控制两个继电器及蜂鸣器报警
资料预览

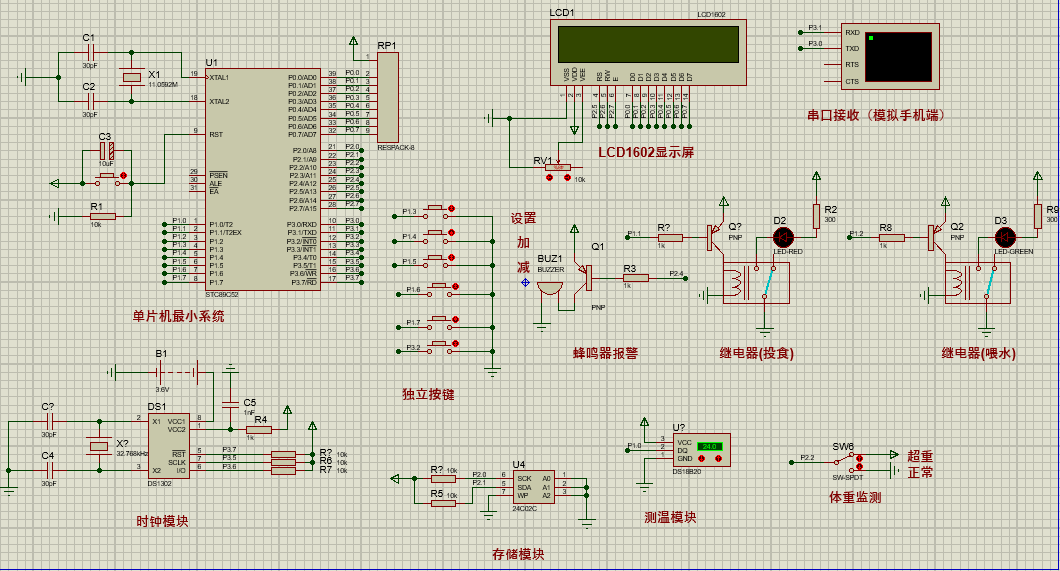

仿真图：
总体仿真资料：

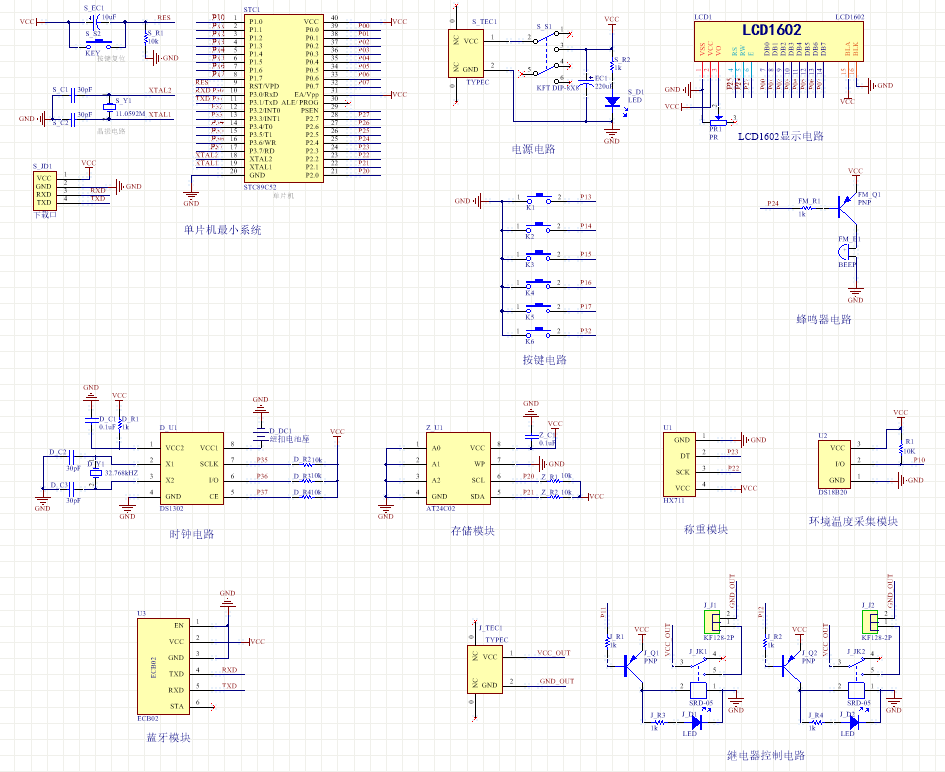

原理图：

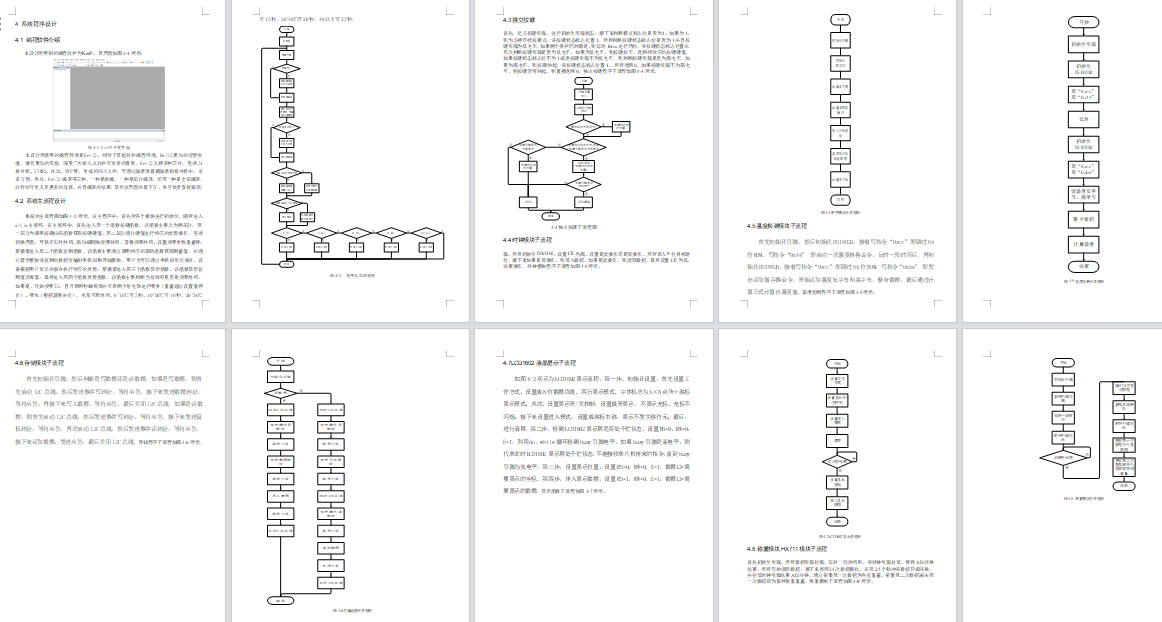

软件设计流程：

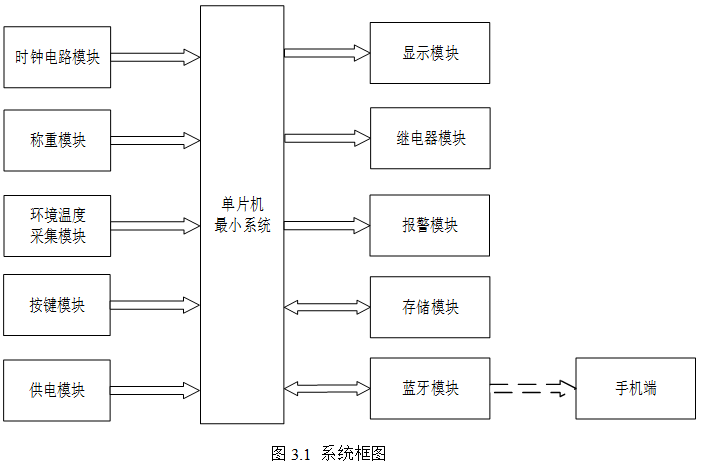

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是时钟模块，通过该模块获取时间；第二部分是称重模块，通过该模块测量食物重量；第三部分是环境温度采集模块，通过该模块测量温度，根据不同温度可控制喂水多少；第四部分是按键模块，该模块可以通过按键可修正实时时间、添加或删除投喂时间、查看投喂时间、设置投喂食物重量；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分湿显示模块，通过该模块显示获取的数据值；第二部分湿继电器模块，该模块由两个继电器组成，通过该模块控制喂食、喂水；第三部分是报警模块，当投喂时间到达时，蜂鸣器报警提醒（2s），并开启两个继电器进行喂食（重量超过设置值停止）、喂水（根据温度决定）。除此之外，存储模块既作为输入也作为输出，通过该模块存储设定的投喂时间及重量；蓝牙模块也既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

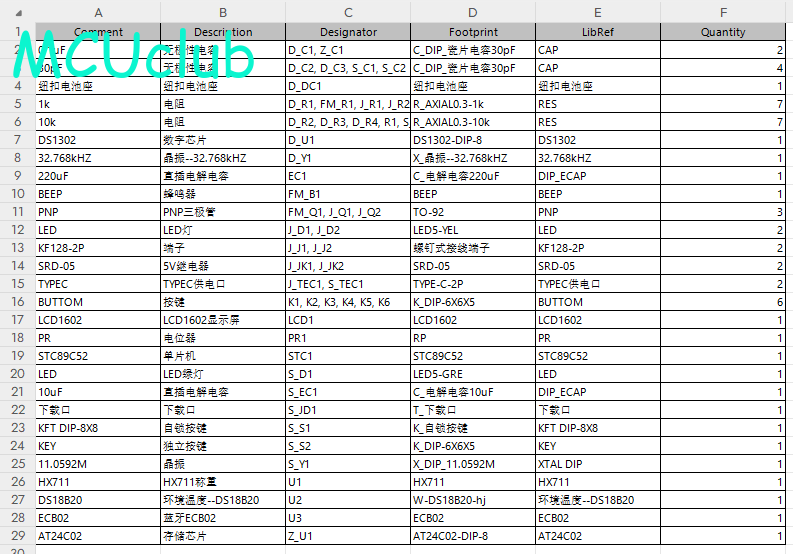

硬件清单：
