项目编号：mcuclub-dz-255
设计简介：
项目名：智能家居（实物）
项目编号：mcuclub-dz-255
单片机类型：STM32F103C8T6
具体功能：
1、通过人体热释电感应模块感应室内是否有人，如果监测到有人，则允许自动开启风扇、空调、照明等设备，否则全部关闭
2、通过DS18B20获取温度，当温度高于设置降温最小值，启动风扇低速降温，当温度在最小值和中间值，启动风扇高速降温，当温度高于设置降温最大值，启动空调降温（制冷片模拟），当温度低于设置加热温度最小值，进行空调加热
3、通过光敏电阻检测光照值，光照值低于设置最小值，自动打开照明灯
4、通过按键设置各阈值
5、通过OLED显示屏显示数据
6、通过蓝牙模块，手机端可获取测量数据，手机端可控制各开关、切换模式
资料预览

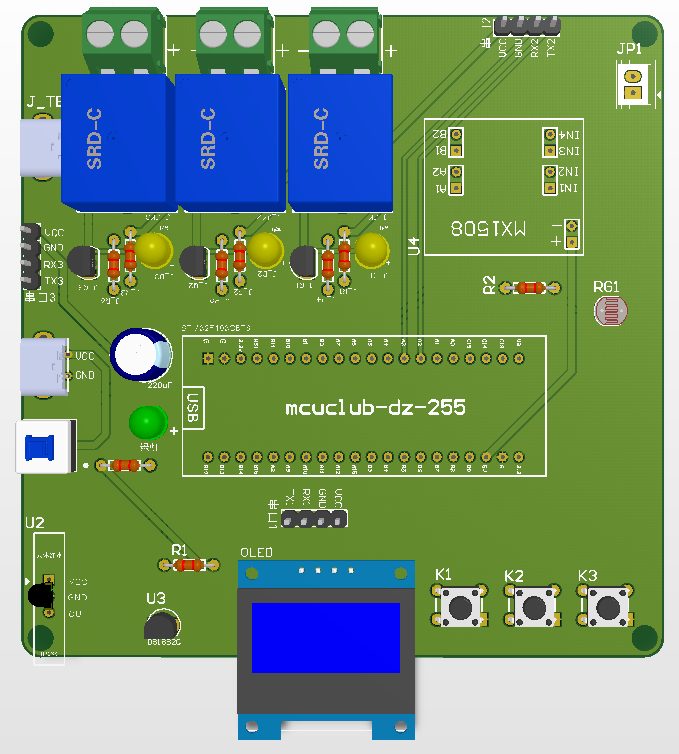

实物图：
总体实物资料：

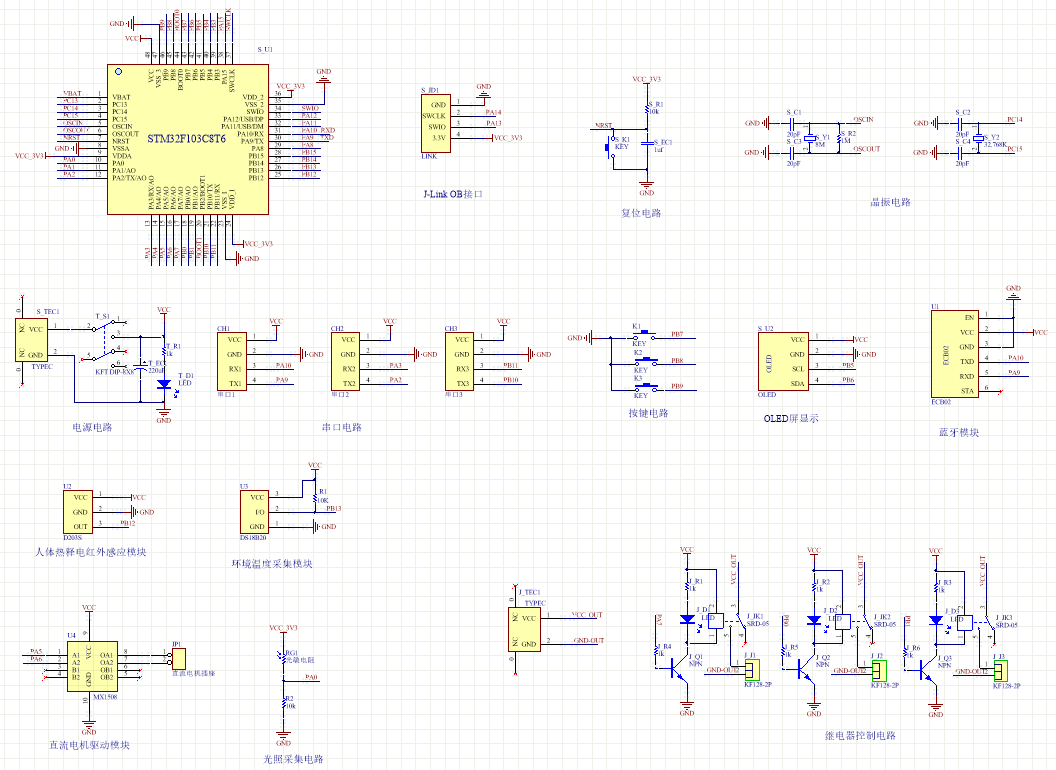

原理图：

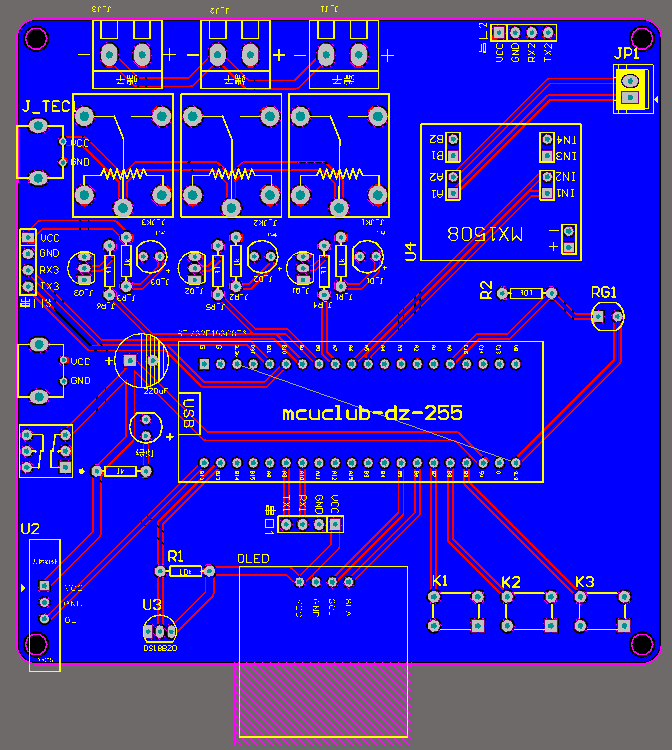

PCB：

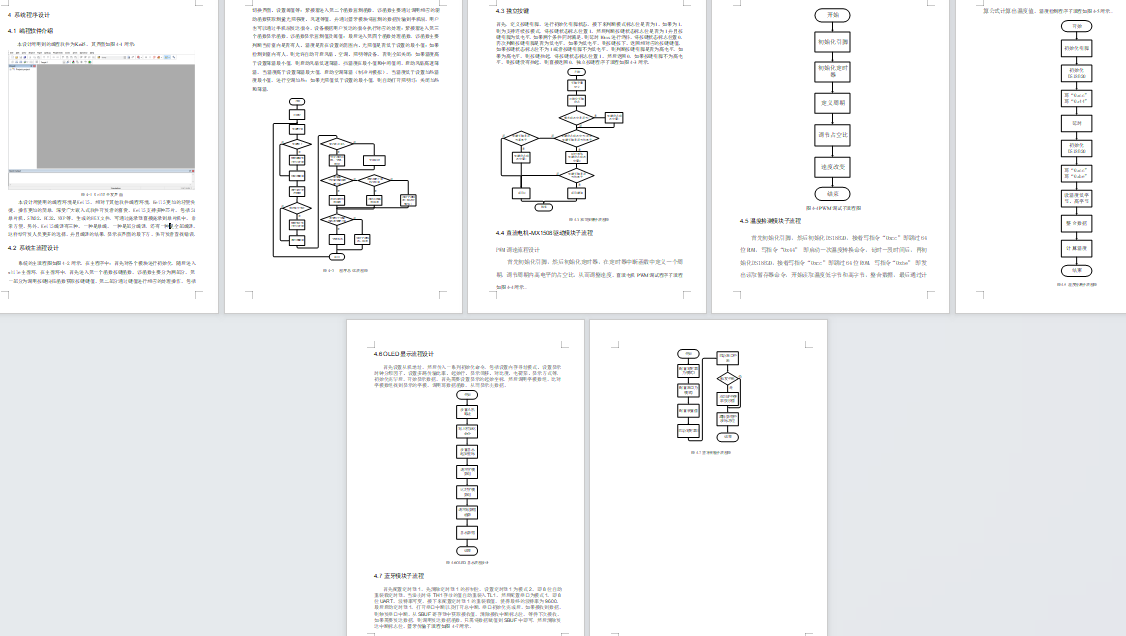

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是热体热释电红外感应检测模块，通过该模块检测当前室内是否有人；第二部分是环境温度采集检测模块，通过该模块检测当前环境的温度；第三部分是光照采集检测模块，通过该模块检测当前环境的光照值；第四部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过三个继电器分别控制加热、制冷、照明；第三部分是直流电机驱动模块，该模块驱动风扇。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

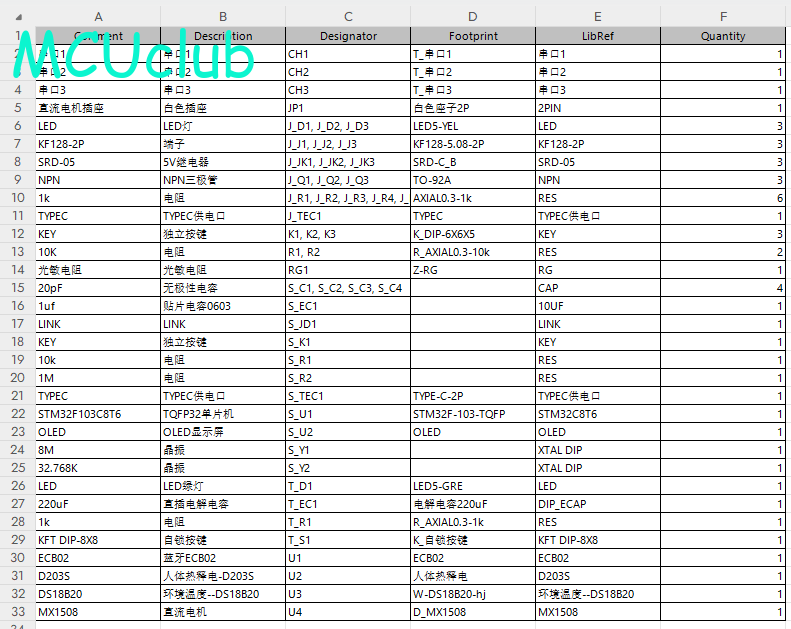

硬件清单：
