项目编号：mcuclub-dz-256
设计简介：
项目名：气象监测（实物）
项目编号：mcuclub-dz-256
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11检测温湿度
2、通过MQ-2监测烟雾值
3、通过MQ-135监测有害气体值
4、通过雨水检测模块检测雨量
5、通过光敏电阻检测光照值
6、通过OLED显示屏显示数据
7、通过WIFI模块，手机端可获取测量数据
资料预览
实物图：
总体实物资料：

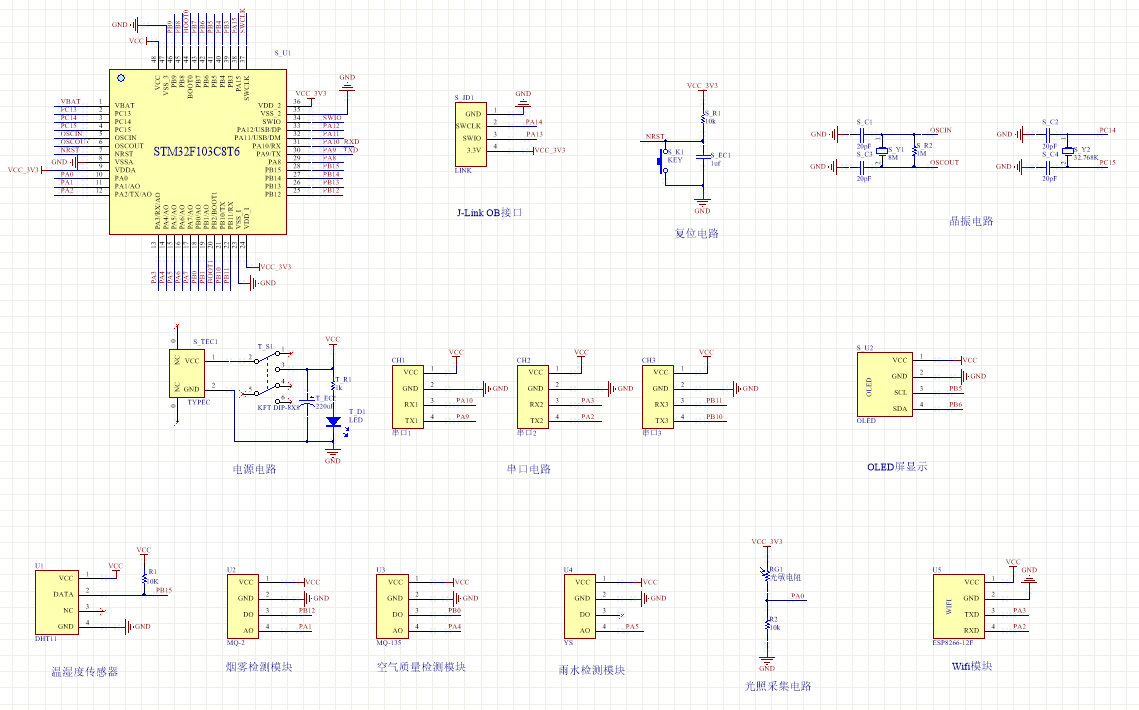

原理图：

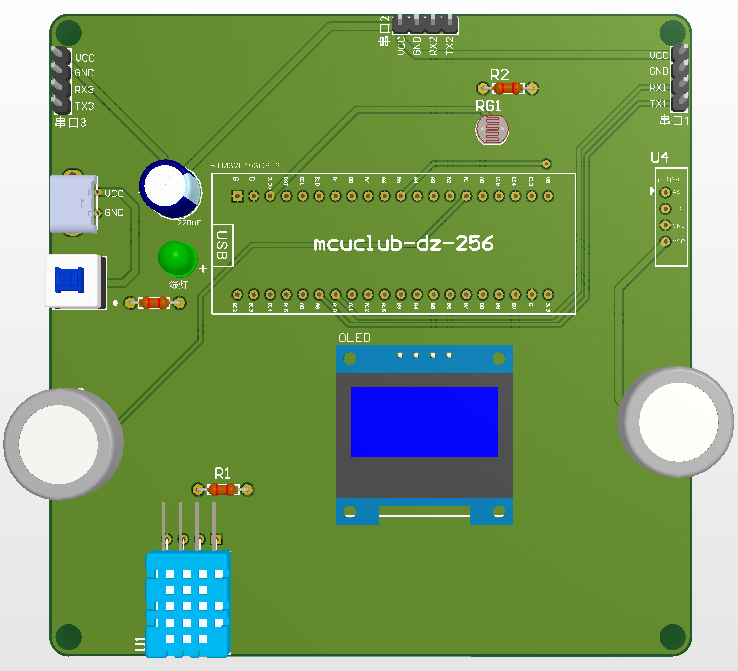

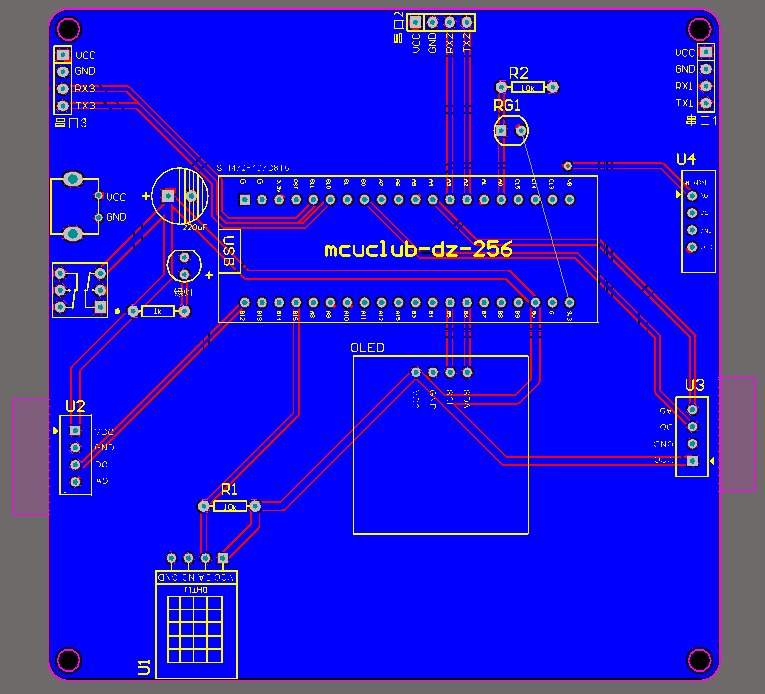

PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是温湿度传感器检测模块，通过该模块检测当前环境的温湿度；第二部分是烟雾检测模块，通过该模块检测当前环境的烟雾浓度；第三部分是空气质量检测模块，通过该模块检测当前环境的有害气体值；第四部分是雨水检测模块，通过该模块检测当前环境的雨量；第五部分是光照采集模块，通过该模块检测当前环境的光照值；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由是显示模块，通过该模块可以显示监测的数据以及设置的阈值。除此之外，WIFI模块既作为输入又作为输出，WIFI模块和手机进行连接，可以将监测的数据传输到用户手机端。具体系统框图如图3.1所示。

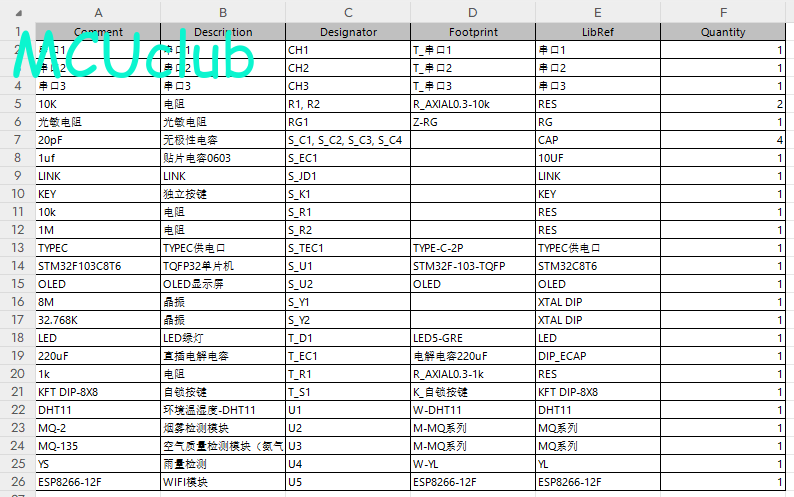

硬件清单：
