项目编号：mcuclub-dz-257
设计简介：
项目编号：mcuclub-dz-257
单片机类型：STC89C52
具体功能：
1、通过两对红外计数管模拟前后门进行人数计数，人数在10人，开一盏灯，20人开2盏灯，30人开三盏灯
2、通过光敏电阻检测光照值，当大于设置最大值，不开灯，在最小值和最大值之间，进行自动调节，小于设置最小值，灯最亮
3、通过按键可设置不同的开灯人数和光照阈值
4、通过LCD1602显示屏显示数据
资料预览
实物图：
总体实物资料：
原理图：

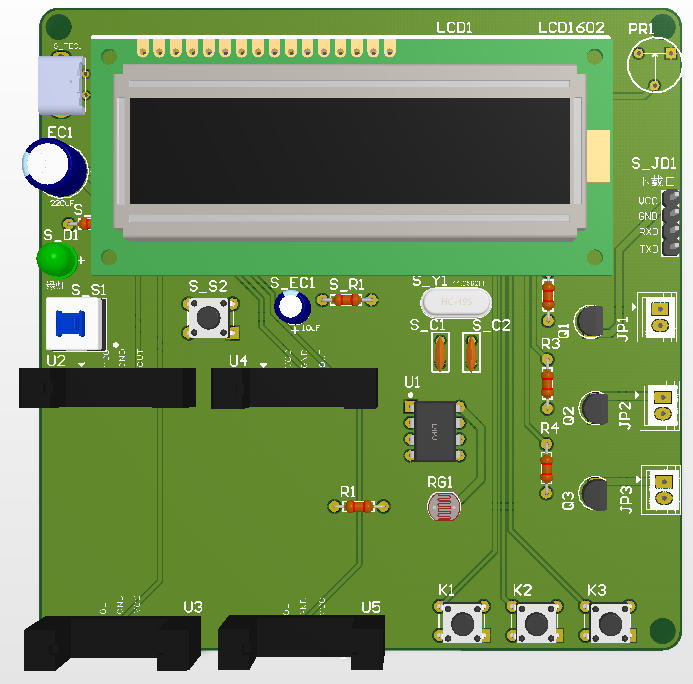

PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是光照采集模块，通过该模块检测光照值；第二部分是对射式计数模块，通过该模块模拟前后门进行人数计数；第三部分是按键模块，通过该模块可以切换界面、设置不同人数下亮灯的数量等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是指示灯模块，该模块由三个LED灯组成，当人数在10人，开一盏灯，20人开2盏灯，30人开三盏灯。具体系统框图如图3.1所示。

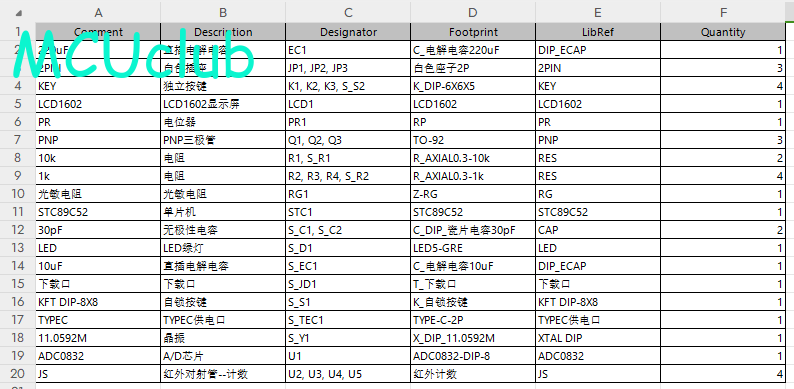

硬件清单：
