项目编号：mcuclub-dz-263
设计简介：
项目编号：mcuclub-dz-263
单片机类型：STC89C52
具体功能：
1、通过超声波模块检测水箱水位，可设定一个水箱总高度（适配所有不同高度的水箱），然后设置一个剩余水位最大值和最小值，当水位低于最小值，启动水泵加水，直到加水加到大于最大值
2、通过防水式DS18B20测量水温，可设定一个温度，当用户通过按键启动时，水温若低于这个温度，则自动加热，直到达到这个温度后停止，并蜂鸣器报警3s提醒水温达到，当用户通过按键停止时，不启动加热
3、通过RFID刷卡模块，可通过IC卡进行刷卡，卡片在上面则开启另一个水泵出水，直到卡拿走。每刷一次，使用次数就会减一，使用剩余次数为0时，不再出水，可添加使用次数
4、通过LCD1602显示水位、水温、剩余使用次数
5、通过蓝牙模块，可将数据发送到手机端，手机端可设置水温
资料预览
实物图：
总体实物资料：

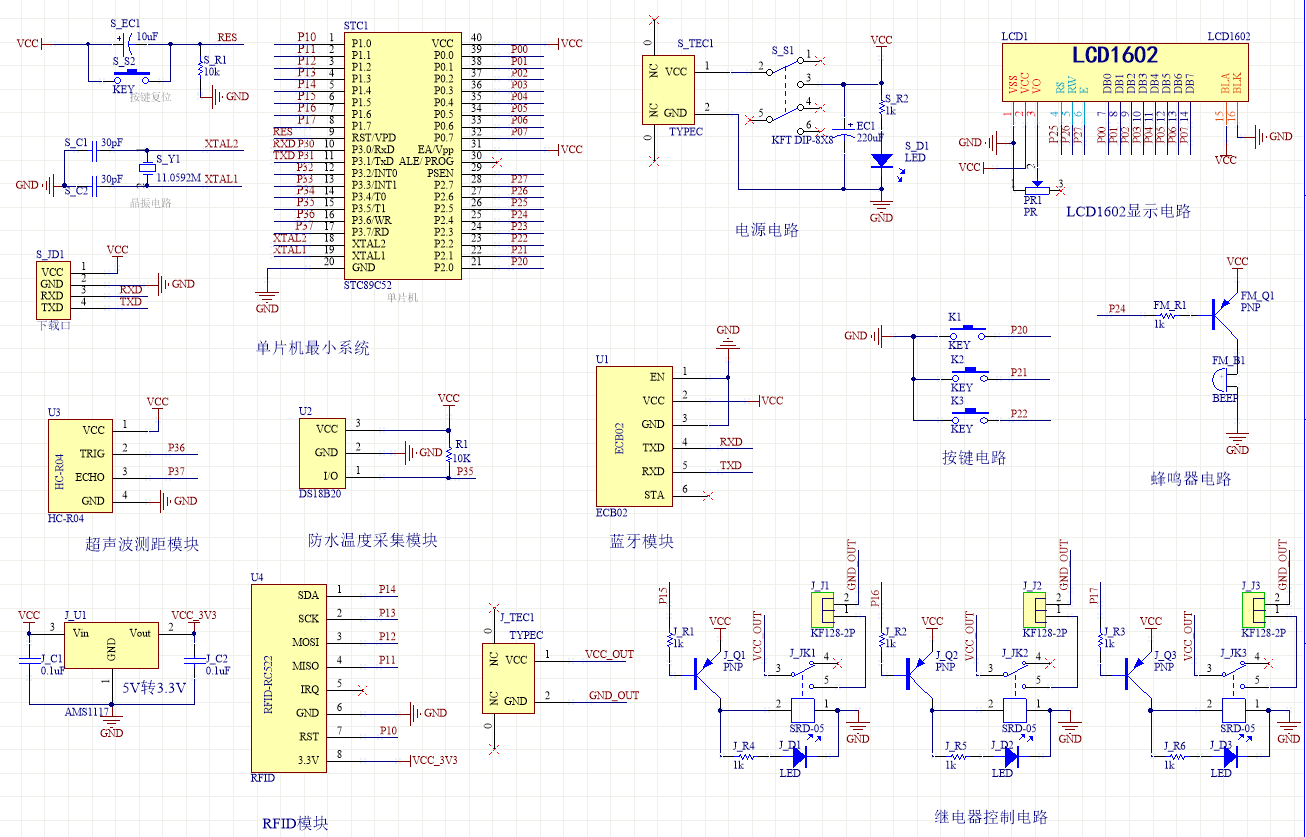

原理图：

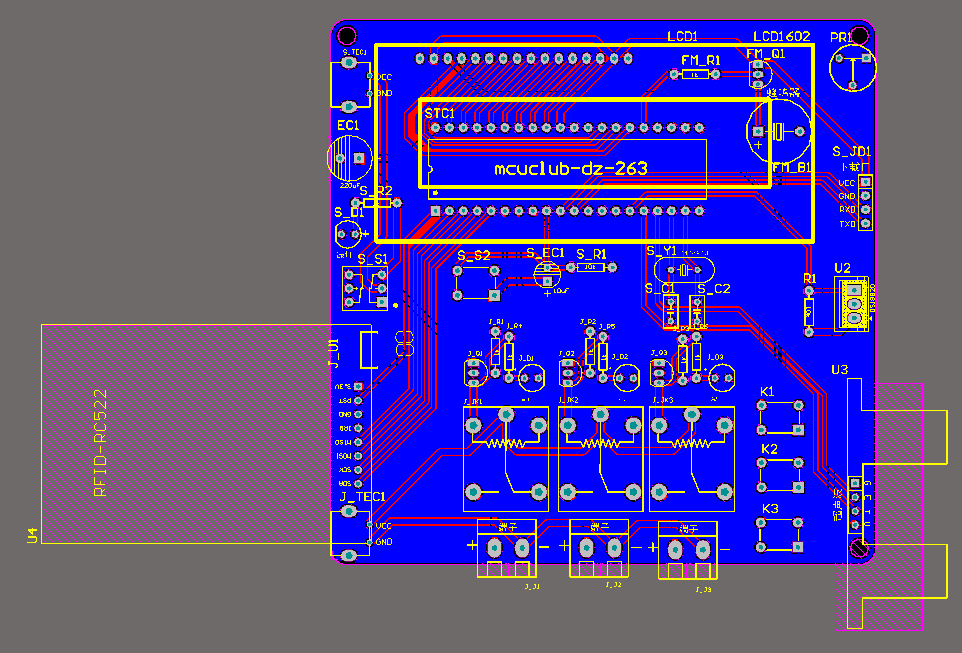

PCB：

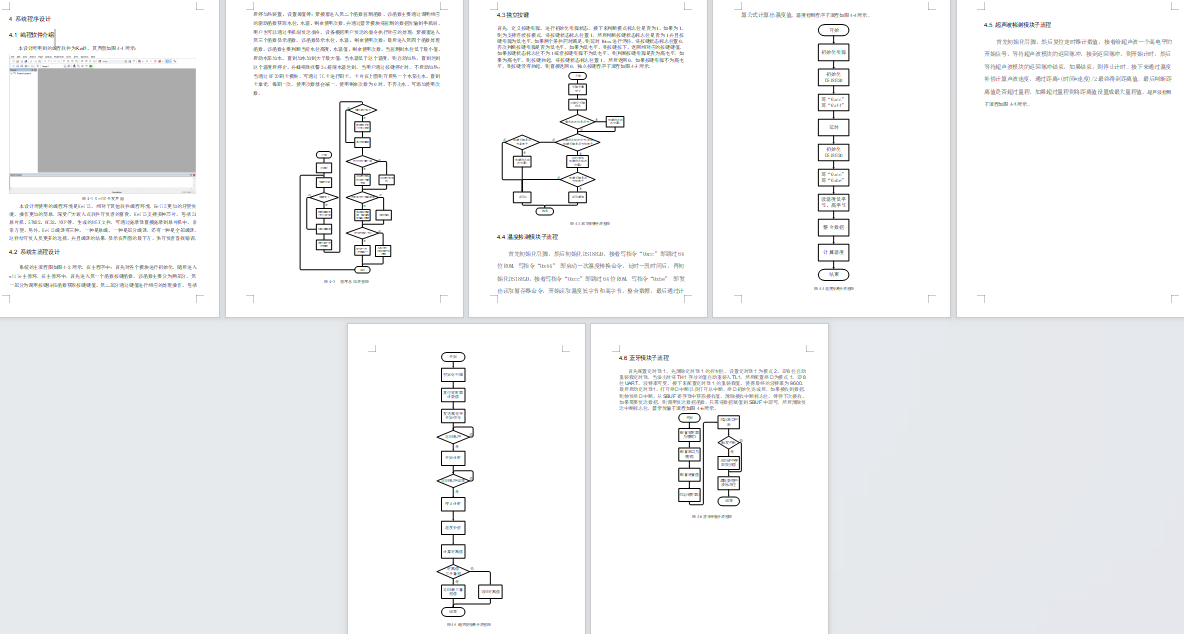

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是超声波测距检测模块，通过该模块检测当前水箱的水位；第二部分是防水温度采集检测模块，通过该模块检测当前水箱的水温；第三部分是RFID检测模块，通过该模块可以刷卡开启水箱水泵出水；第四部分是按键模块，通过该模块可以启动或停止水箱加热等；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示水箱水位、水温、剩余使用次数；第二部分是继电器模块，通过三个继电器分别控制加热和水泵出水、加水；第三部分是声光报警模块，当监测到水温低于设置的水温时，启动加热继电器，直到达到这个温度后停止，并蜂鸣器报警3s提醒水温达到。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端设置水温。具体系统框图如图3.1所示。

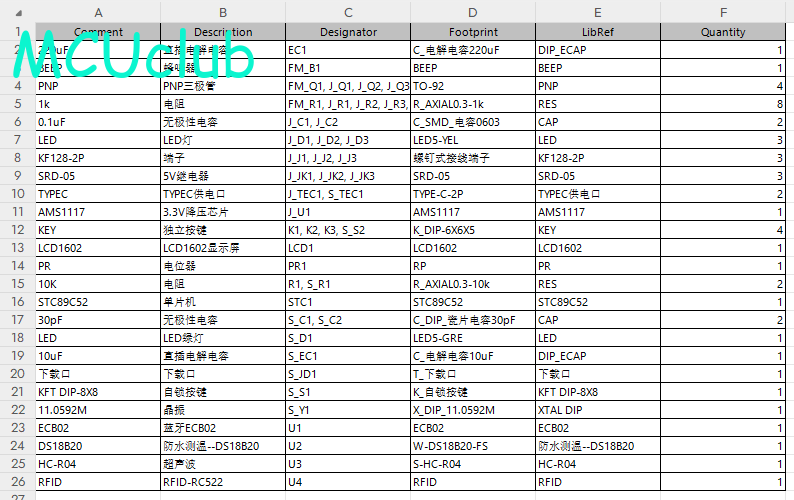

硬件清单：
