设计简介：
项目名：手势控制器
项目编号：mcuclub-dz-264
单片机类型：STC89C52
具体功能：
1、从机部分：通过MPU6050识别手势（上下左右），则通过蓝牙将数据发送到主机部分
2、主机部分：通过蓝牙接收到从机的检测数据，通过LCD1602显示（up down left right）
资料预览
实物图：
总体实物资料：

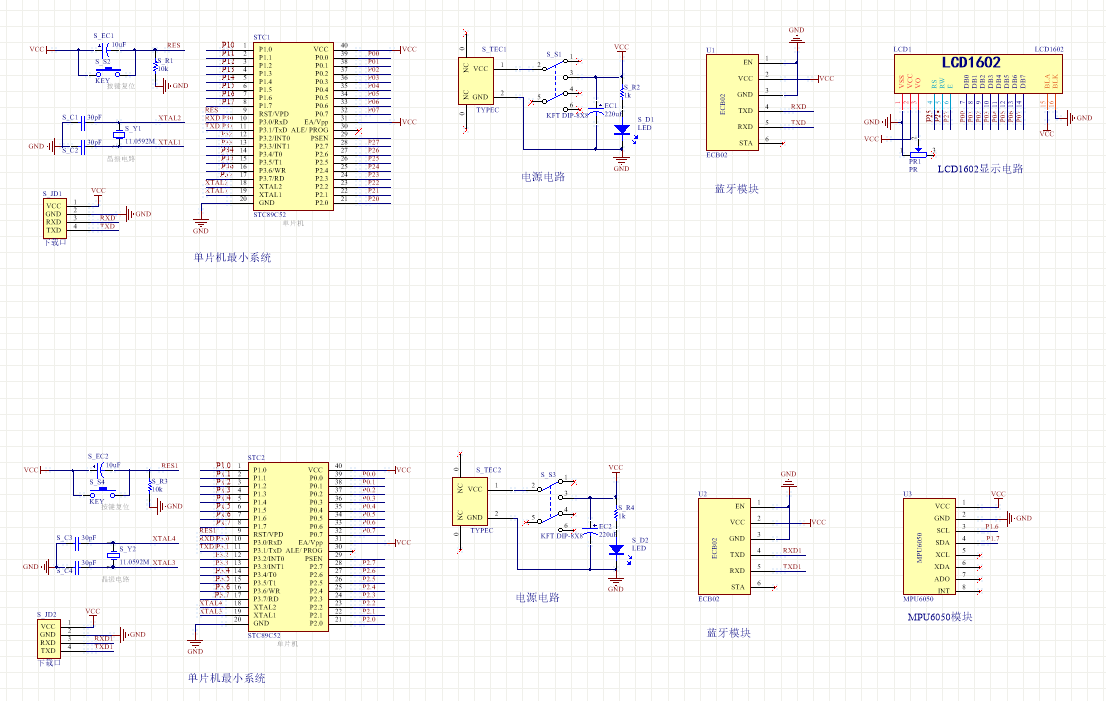

原理图：

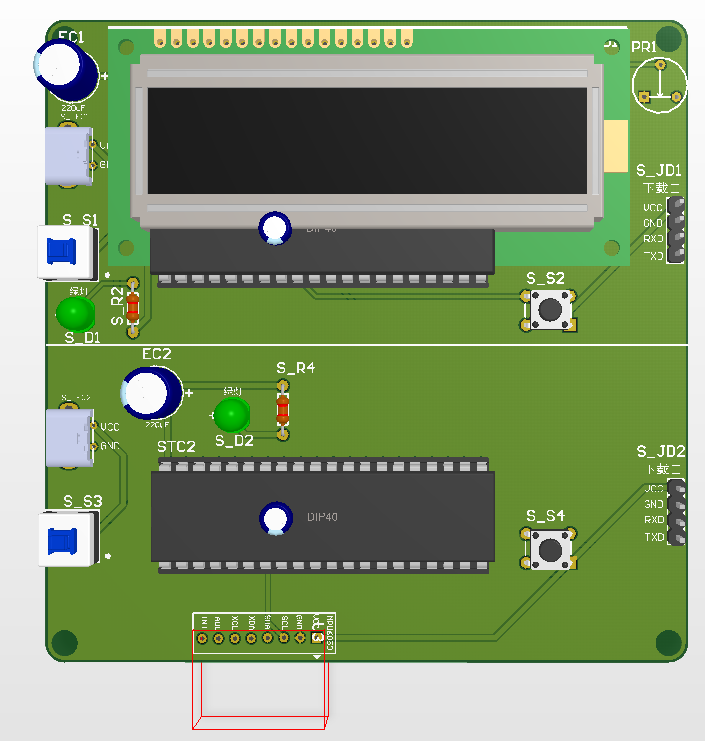

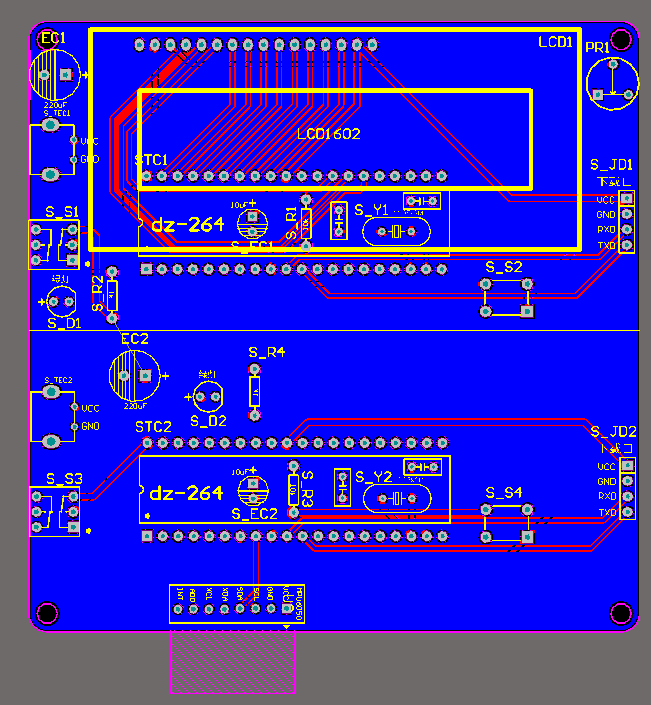

PCB：

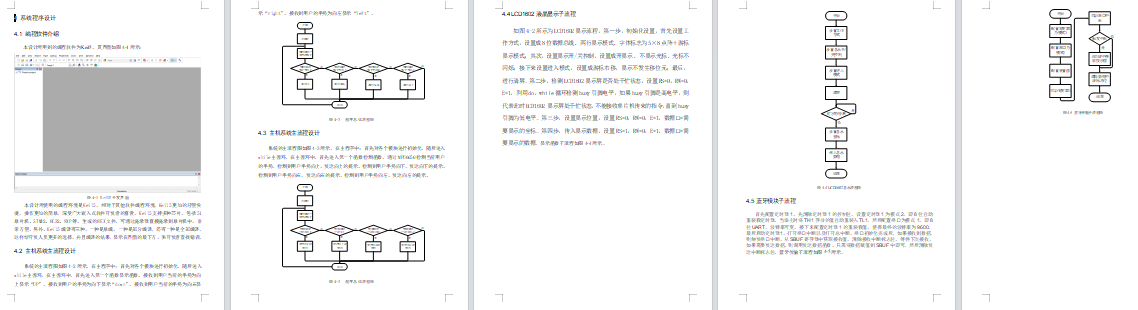

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计手势控制器的整个系统，此次设计包括主机核对从机，主机和从机可以分为三部分：中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。
从机的输入包括MPU6050检测用户的手势，检测当前的手势为向上、向下、向左、还是向右；第二部分是供电模块，通过该模块可给整个系统进行供电；输出通过蓝牙将检测的数据传输到从机。
主机的输入包括两个部分，第一部分是蓝牙模块将检测的数据通过该模块传输到从机的显示模块上，第二部分是供电模块，给主机进行供电；输出通过显示模块显示当前用户的手势。具体系统框图如图3.1所示。

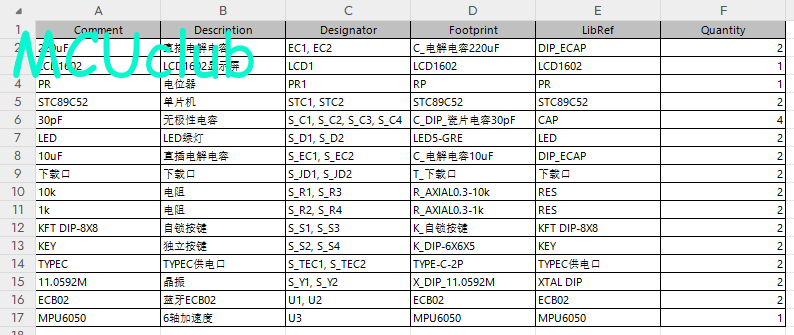

硬件清单：
