项目编号：mcuclub-dz-267
设计简介：
项目名：行车辅助系统（实物）
项目编号：mcuclub-dz-267
单片机类型：STM32F103C8T6
具体功能：
1、通过人体热释电感应模块感应前方是否有人，如果有人，则声光报警
2、通过心率血氧模块检测心率、血氧值，当心率、血氧值不在设定的上下限值之间，则声光报警
3、通过按键设置心率、血氧阈值，可通过按键开启或关闭心率血氧检测
4、通过OLED显示屏显示测量值
资料预览

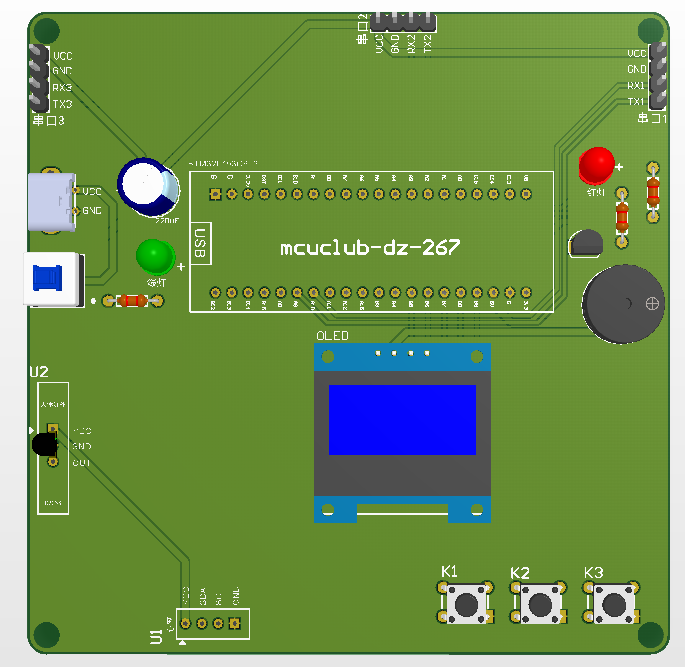

实物图：
总体实物资料：

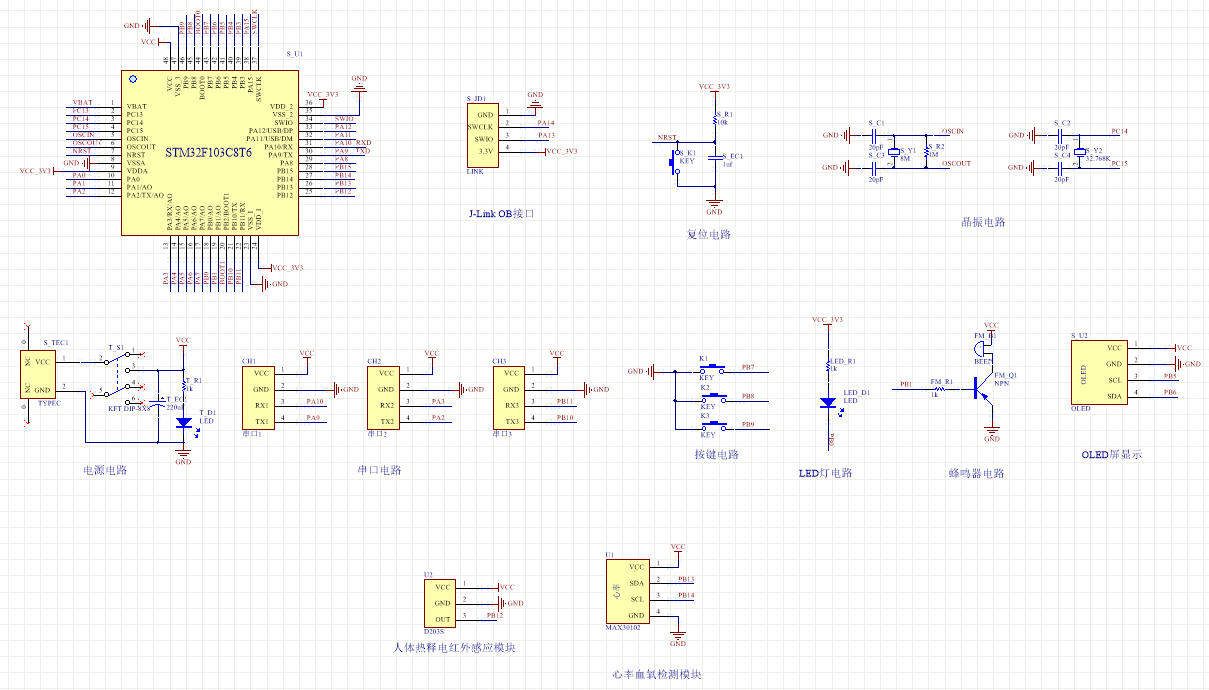

原理图：

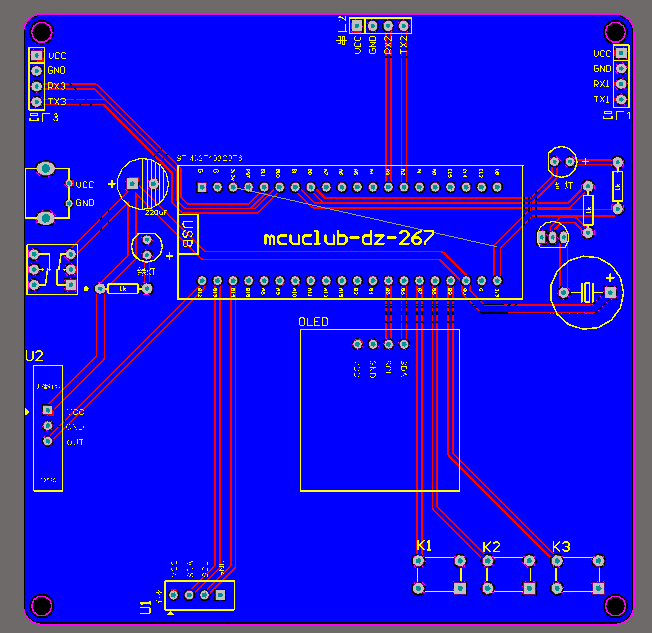

PCB：

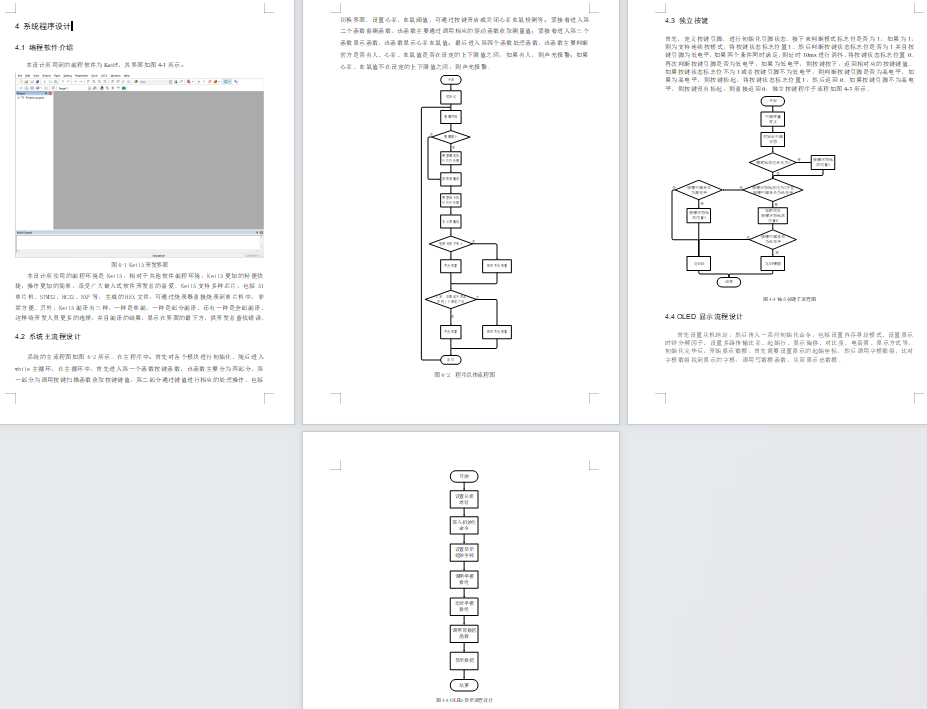

软件设计流程：
系统框图：

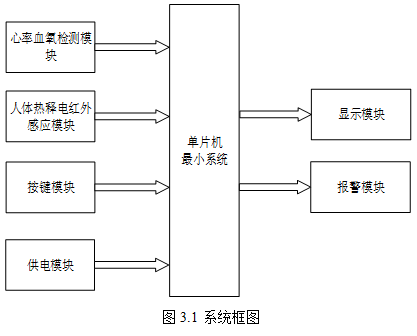

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是心率血氧检测模块，通过该模块检测心率、血氧值；第二部分是人体热释电红外感应检测模块，通过该模块检测前方是否有人；第三部分是按键模块，通过该模块可以设置心率、血氧阈值，可通过按键开启或关闭心率血氧检测；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是声光报警模块，当监测心率、血氧值不在设定的上下限值之间，则声光报警。具体系统框图如图3.1所示。
