项目编号：mcuclub-dz-268
设计简介：
项目名：水产养殖（实物）
项目编号：mcuclub-dz-268
单片机类型：STM32F103C8T6
1、通过防水式DS18B20检测水温，当温度大于设置最大值，进行风扇降温，当温度小于设置最小值，进行防水加热
2、通过PH检测模块检测PH值，当检测值不在设置的上下限范围内，则水泵加水中和
3、通过浑浊度传感器检测浑浊度，当浑浊度大于设置最大值，进行换水（两个水泵，先启动抽水水泵抽水30s，然后启动加水水泵加水30s）
4、通过按键可设置定时充氧时间，定时时间到，则启动充氧20s
5、通过按键可设置各阈值
6、通过OLED显示屏显示数据
7、通过WIFI模块将测量数据发送到手机端，手机端可以设置阈值，并可控制加热、降温、中和、换水、充氧
资料预览
实物图：
总体实物资料：
原理图：
PCB：
软件设计流程：

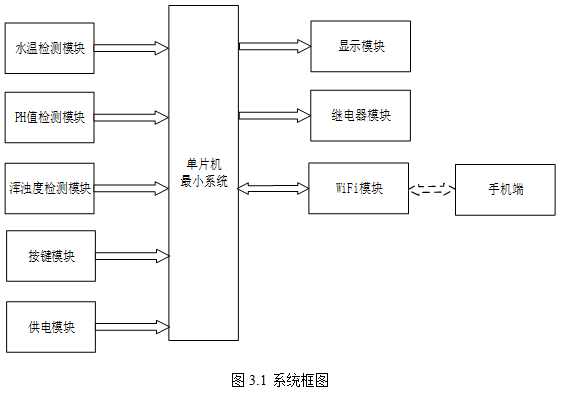

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计水池养殖的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是水温检测模块，通过该模块检测当前水产养殖的水温；第二部分是PH值检测模块，通过该模块检测当前水产养殖水环境的PH值；第三部分是浑浊度检测模块，通过该模块检测当前水环境的浑浊度；第四部分是按键模块，通过该模块可以切换界面、设置阈值等；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由两个部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过五个继电器分别控制加热、降温、中和、换水、充氧。除此之外，WiFi模块既作为输入又作为输出，WiFi模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

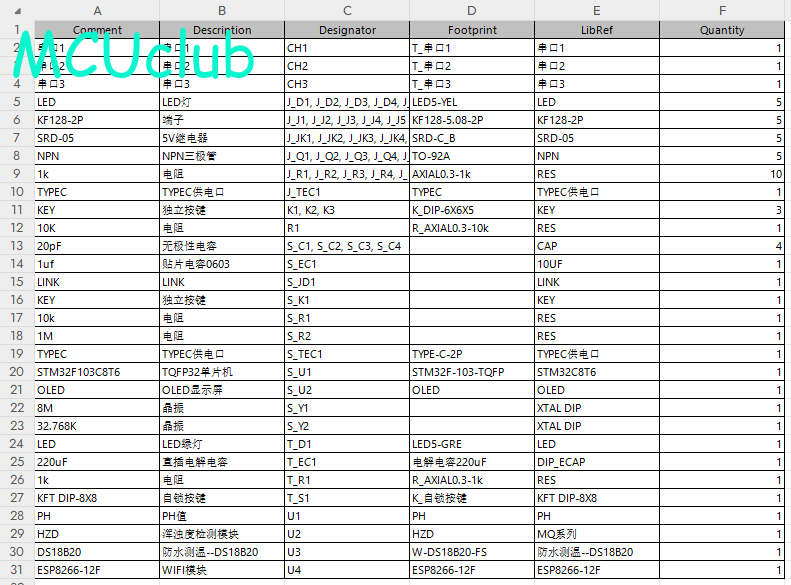

硬件清单：
