项目编号：mcuclub-dz-269
设计简介：
项目名：点餐收银系统
项目编号：mcuclub-dz-269
单片机类型：STM32F103C8T6
1、通过颜色识别模块可识别不同颜色，不同颜色对应不同价格（红色20元，绿色10元，蓝色5元，价格可通过按键修改）
2、通过#键确认收款后，显示菜品名、数量、单价、单个总计、全部总计，通过RFID刷卡模块进行结账，如果卡内钱不够，则显示“余额不足”，然后可通过4*4矩阵键盘进行充值
资料预览
实物图：
总体实物资料：

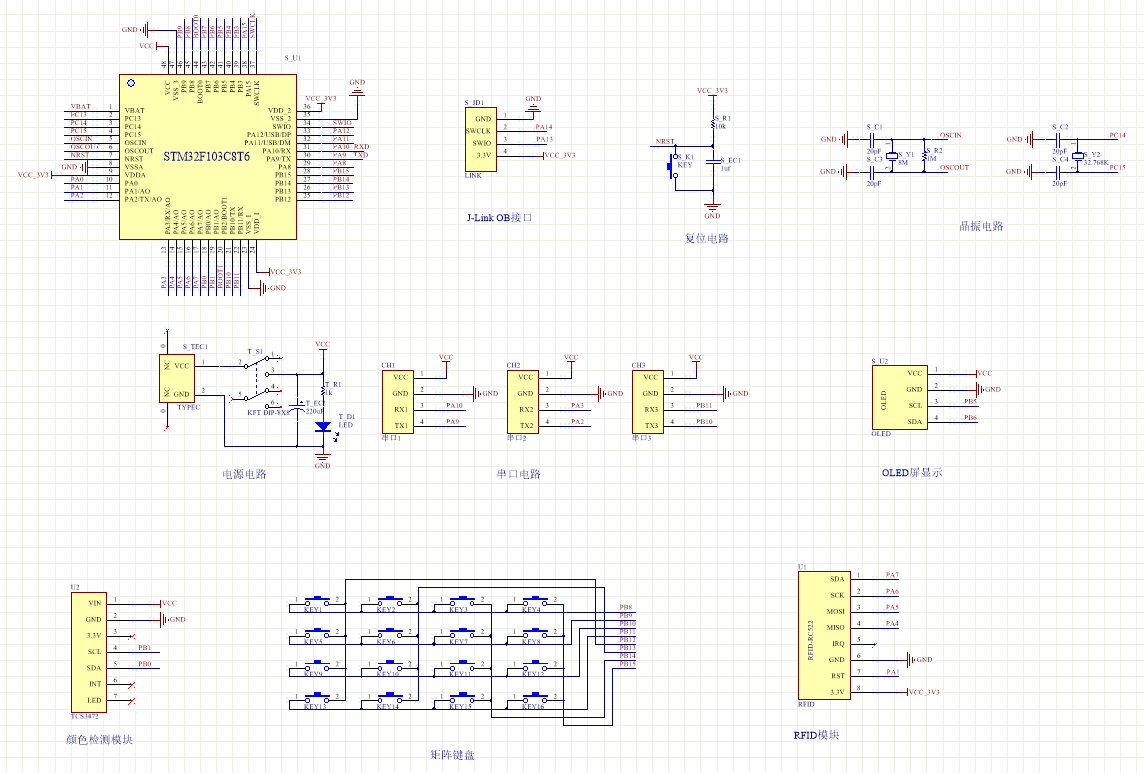

原理图：
PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是颜色检测模块，通过该模块检测当前的颜色，红色、绿色、蓝色；第二部分是RFID检测模块，通过该模块进行刷卡；第三部分是按键模块，通过该模块可以进行充值、确认收款、修改价格等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由一部分组成，该部分是显示模块，通过该模块可以显示菜品名、数量、单个总价、全部总价。具体系统框图如图3.1所示。
硬件清单：
