项目编号：mcuclub-dz-270
设计简介：
项目名：大棚环境监测（实物）
项目编号：mcuclub-dz-270
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11测量环境温湿度值，当温湿度值不在设置的上下限值内，则启动加热、制冷、加湿、除湿
2、通过土壤湿度传感器测量土壤湿度值，当湿度值小于设置最小值，则启动水泵加水
3、通过光敏电阻检测光照值，当光照值过低，则进行补光
4、通过SGP30检测CO2值，当CO2值大于设置最大值，则启动通风换气
5、通过按键可设置各阈值
6、通过OLED显示测量值
7、通过WIFI模块，可将数据远程发送到手机端，手机端可调整各阈值、远程控制各继电器、切换模式
资料预览
实物图：
总体实物资料：

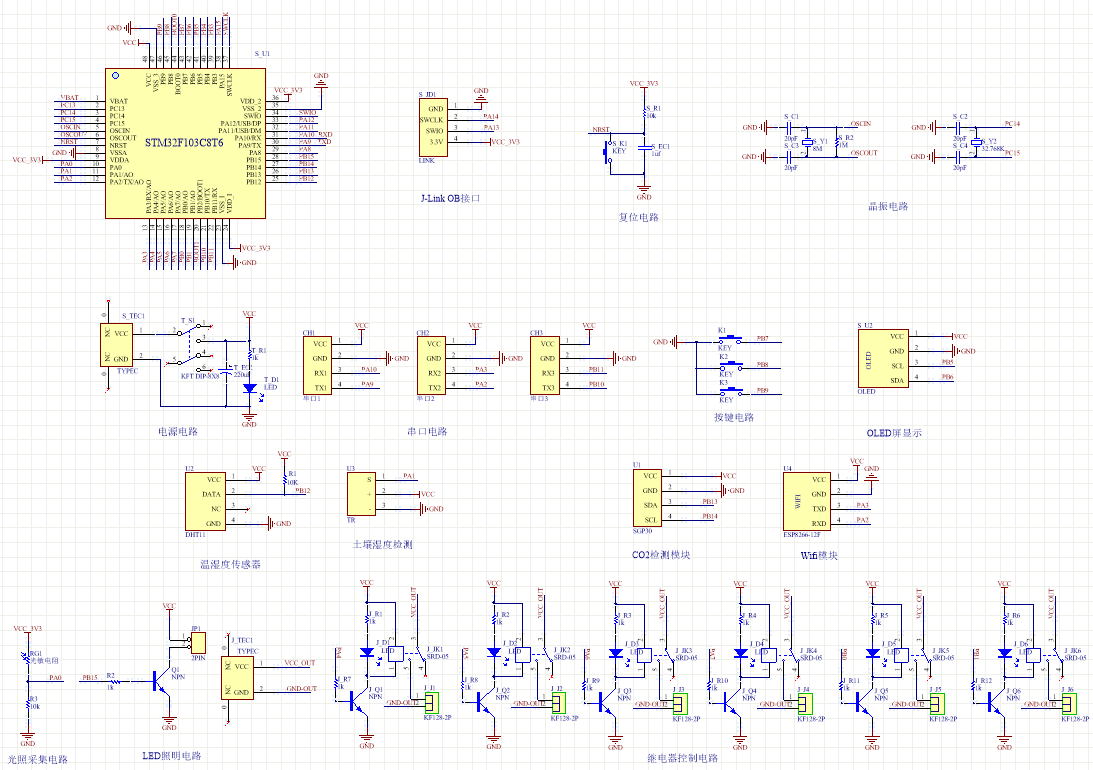

原理图：

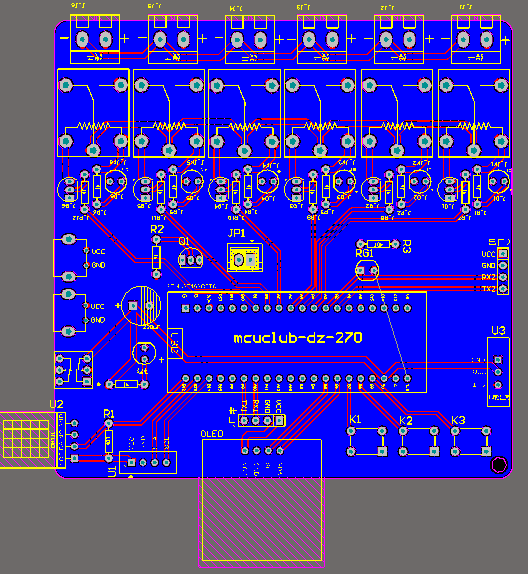

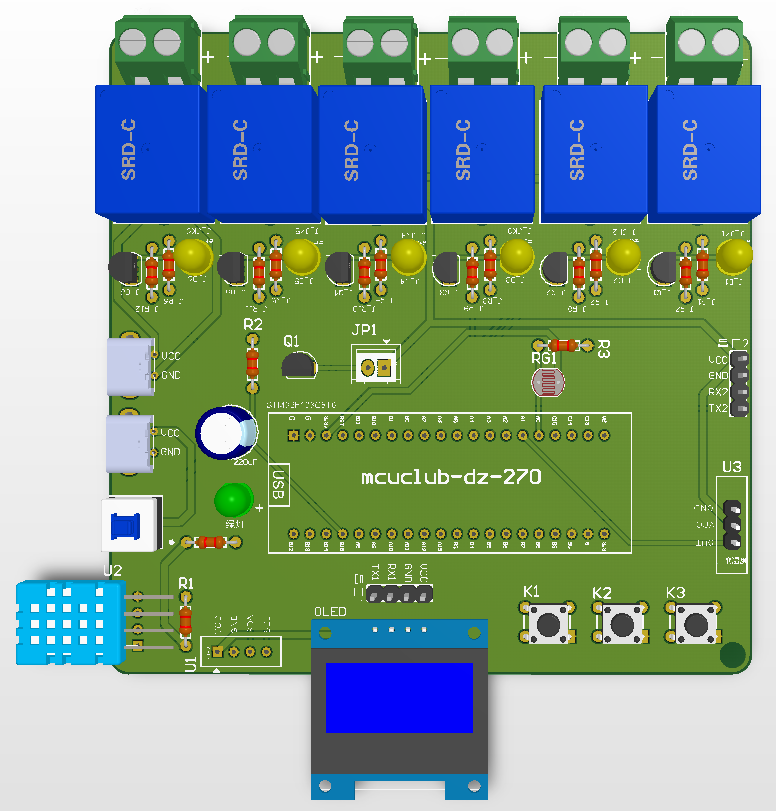

PCB：

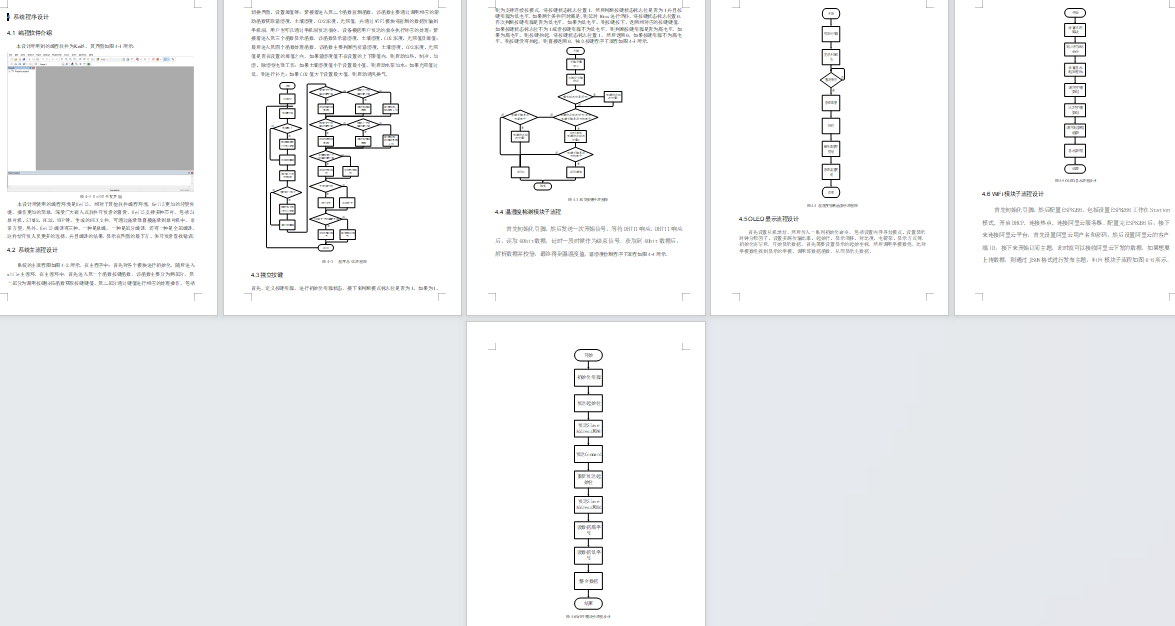

软件设计流程：

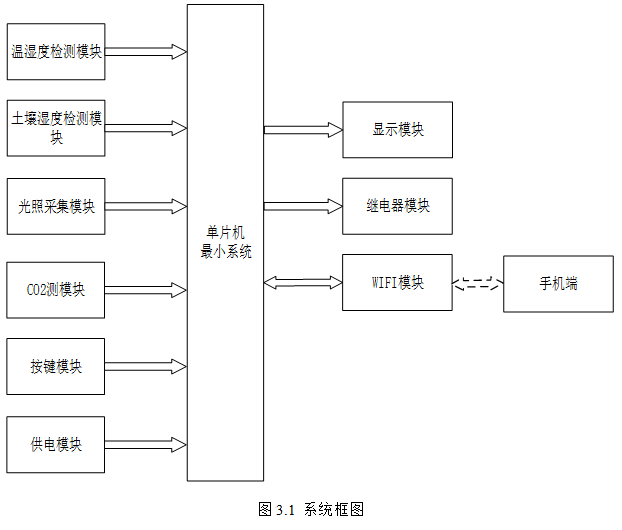

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是温湿度检测模块，通过该模块检测当前环境的温湿度；第二部分是土壤湿度检测模块，通过该模块检测当前环境的土壤湿度；第三部分是光照采集检测模块，通过该模块检测当前环境的光照强度；第四部分是CO2检测模块，通过该模块检测当前环境的CO2浓度；第五部分是按键模块，通过该模块可以切换界面、设置阈值等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示监测的温湿度、土壤湿度、CO2浓度以及设置的阈值；第二部分是继电器模块，通过六个继电器分别控制加热、制冷、加湿、除湿、通风、补光。除此之外，WIFI模块既作为输入又作为输出，WIF模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

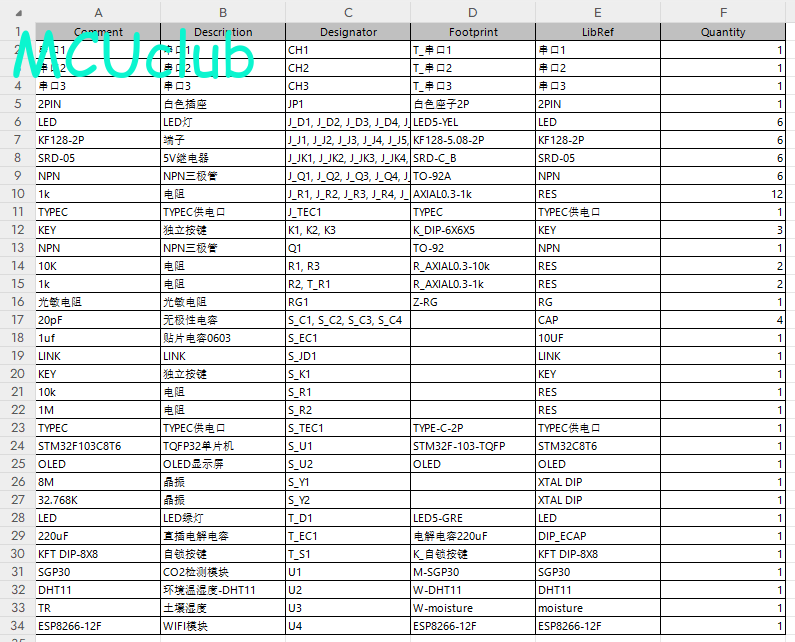

硬件清单：
