项目编号：mcuclub-dz-275
设计简介：
项目名：智能穿戴(实物)
项目编号：mcuclub-dz-275
单片机类型：STM32F103C8T6
具体功能：
1、通过RTC内部时钟模块获取时间，并能通过按键修正时间
2、通过心率血氧检测模块检测心率、血氧（一个按键控制启动），可通过按键设置心率、血氧上下限值，当测量结束后，语音播报心率、血氧数，当低于设置最 小值时，语音播报“心率、血氧过低”，处于上下限之间，语音播报“心率、血氧正常”；高于设置最大值，语音播报“心率、血氧过高”
3、通过血压计检测模块检测血压（一个按键控制启动），可通过按键设置血压上下限值，当测量结束后，语音播报血压值，当血压低于设置最小值时，语音播报“血压过低”，处于上下限之间，语音播报“血压正常”，高于设置最大值，语音播报“血压过高”
4、通过红外测温模块检测体温（一个按键控制启动），可通过按键设置体温上下限值，当测量结束后，语音播报体温值，当体温低于设置最小值时，语音播报“体温过低”，处于上下限之间，语音播报“体温正常”，高于设置最大值，语音播报“体温过高”
5、通过OLED显示屏显示数据
6、通过蓝牙模块，可将数据发送到手机端
资料预览

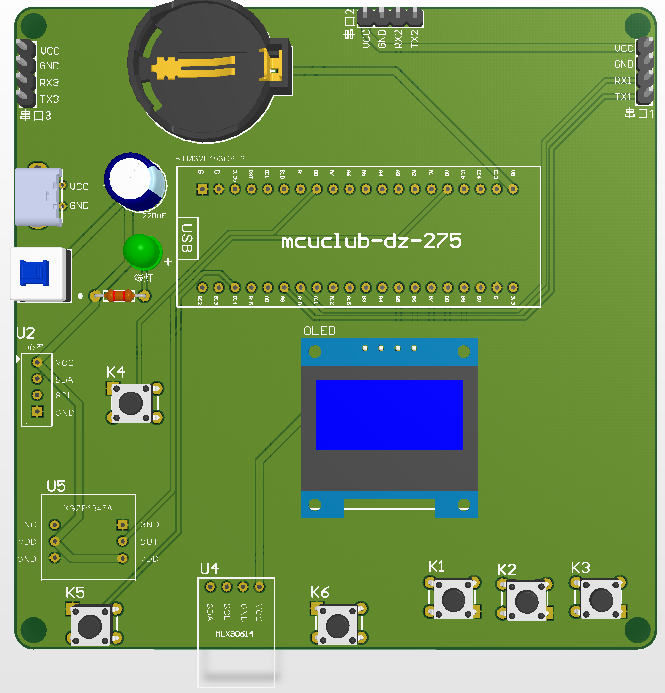

实物图：
总体实物资料：

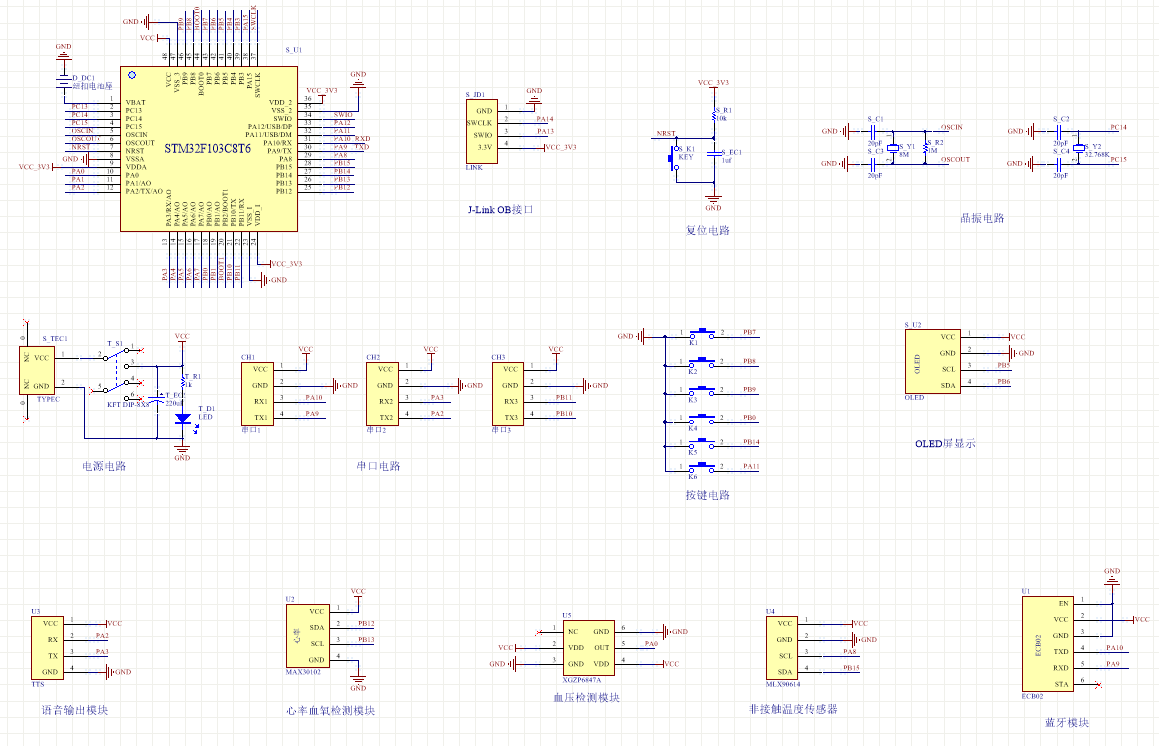

原理图：

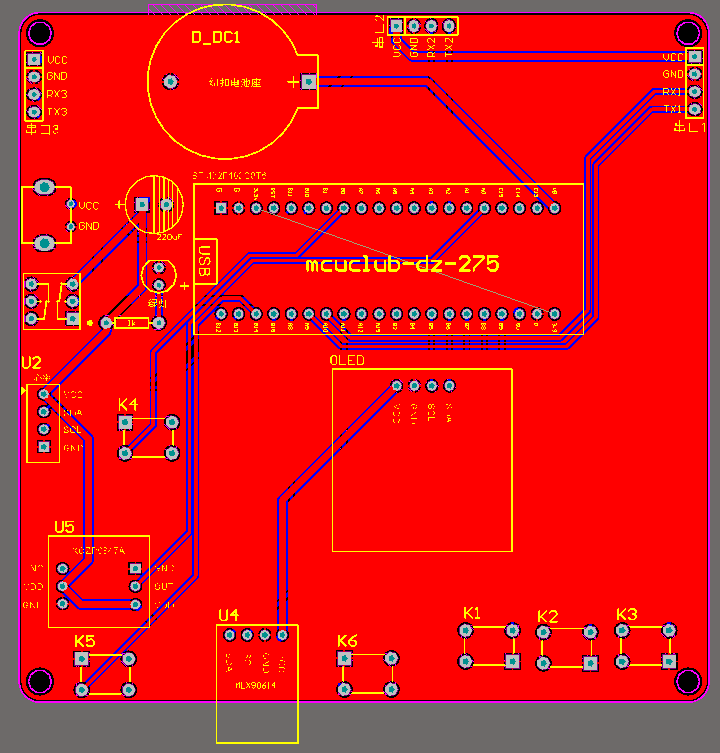

PCB：

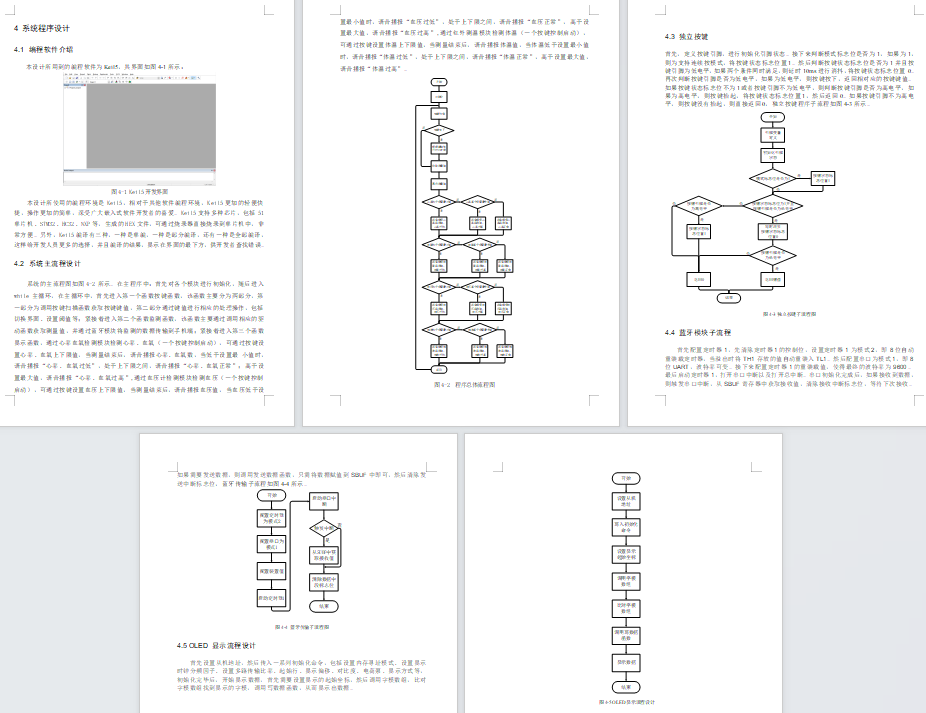

软件设计流程：

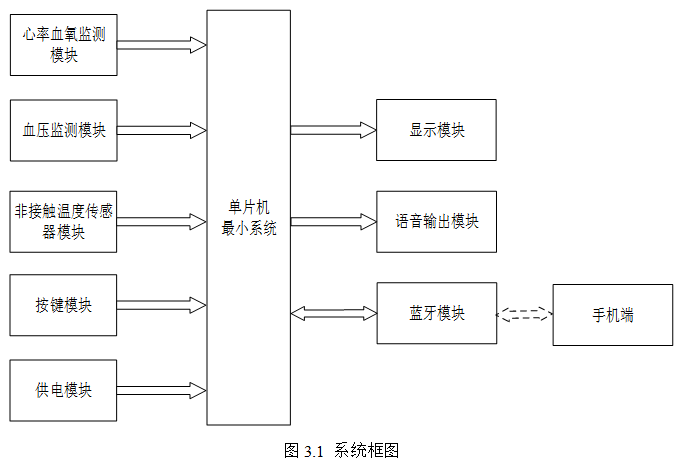

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是心率血氧检测模块，通过该模块检测心率、血氧值；第二部分是血压检测模块，通过该模块检测血压；第三部分是非接触温度传感器检测模块，通过该模块检测体温；第四部分是按键模块，通过该模块可设置心率、血氧上下限值、修正时间等；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示心率、血氧、血压等值；第二部分是语音输出模块，通过该模块对心率、血氧、体温进行语音播报，当心率、血氧、血压值不在设置范围内时，则语音播报“心率、血氧、体温过高或过低”。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端。具体系统框图如图3.1所示。
硬件清单：
