设计简介：
项目编号：mcuclub-dz-283
单片机类型：STC89C52
具体功能：
1、通过DS1302同步时间，并能通过按键修正时间
2、通过按键设置多组闹钟时间（最多3个），时间存放在AT24C02中，当时间到时，通过MP3模块播放不同音乐
3、通过按键可设置开关灯时间，并可播放开关灯音乐
4、通过LCD1602显示屏显示时间
资料预览

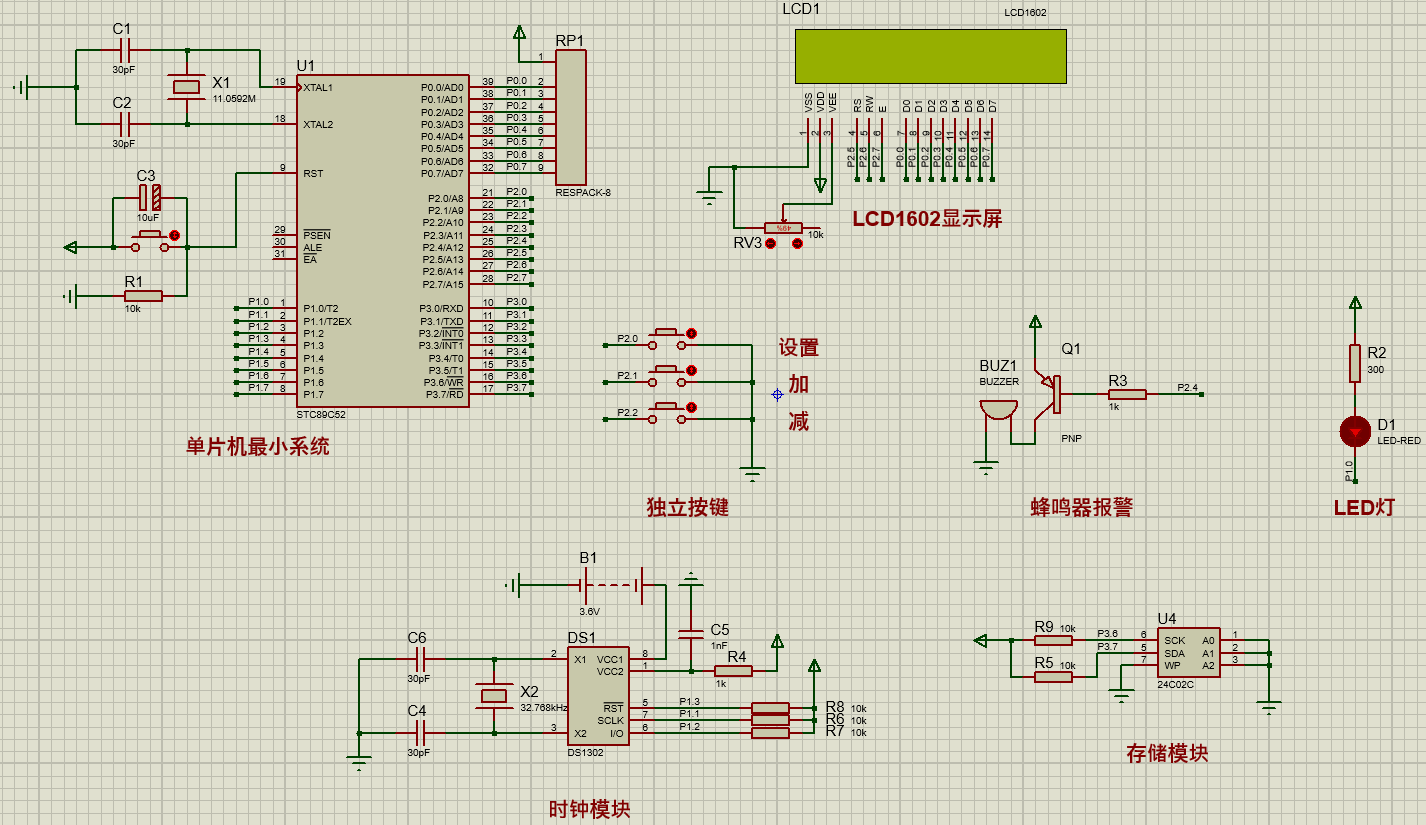

仿真图：
总体仿真资料：

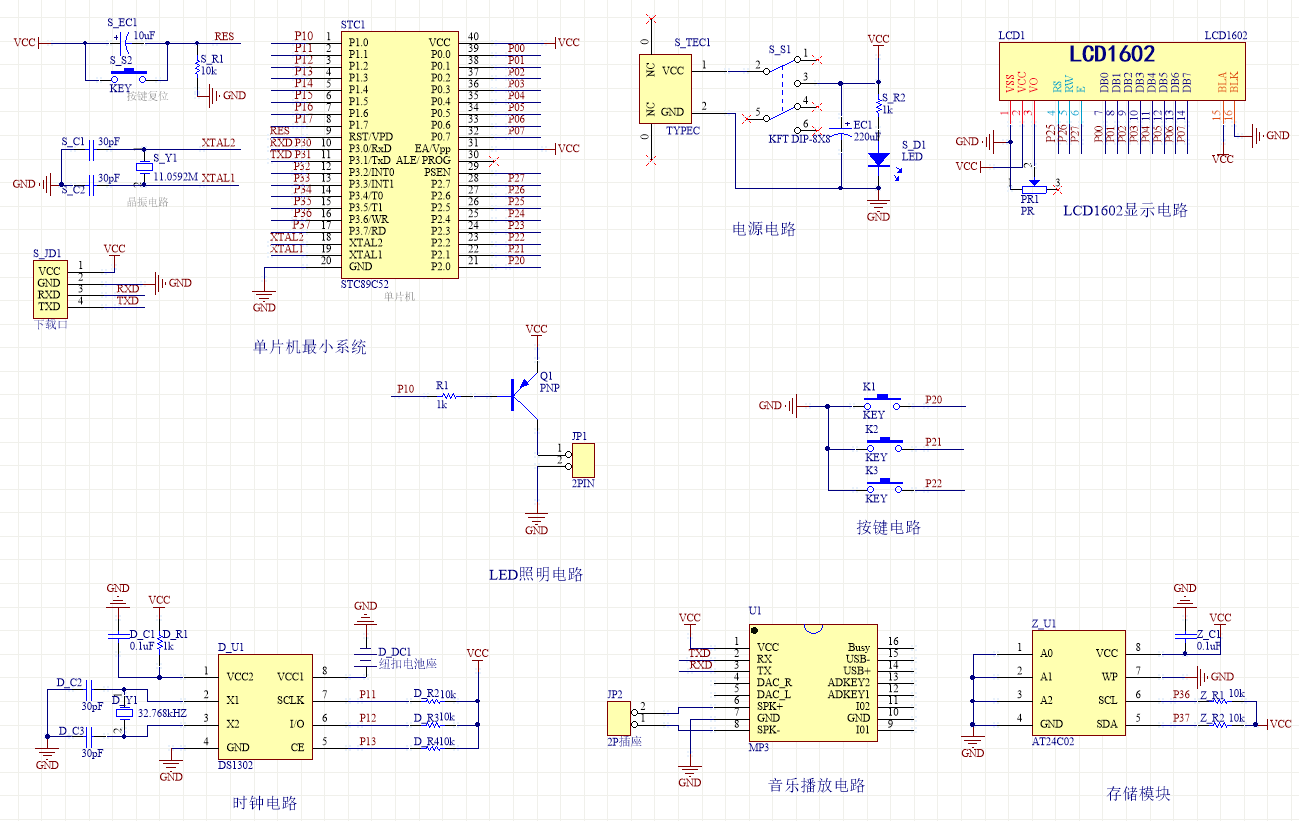

原理图：

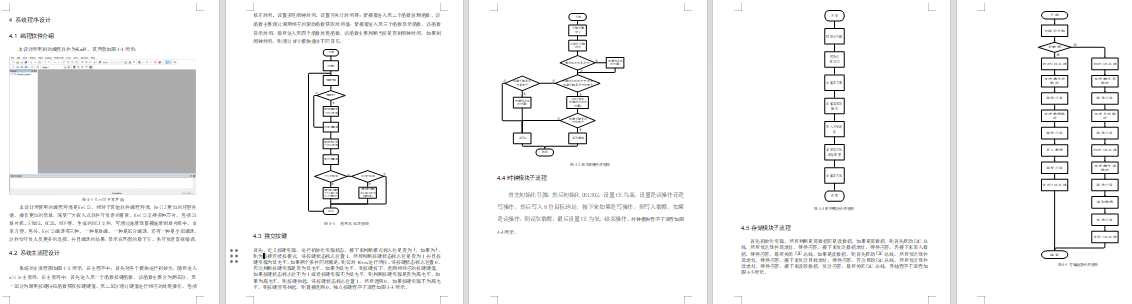

软件设计流程：
系统框图：

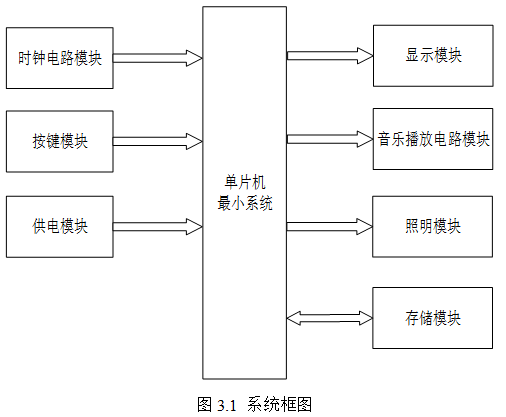

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是时钟电路检测模块，通过该模块检测当前时间、同步时间；第二部分是按键模块，通过该模块可以修正时间、设置多组闹钟、设置开关灯时间等；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以显示时间；第一部分是音乐播放电路模块，通过该模块可以播放开关灯音乐；第三部分是照明模块，开灯时间到，照明灯打开；第四部分是存储模块，通过该模块存放闹钟时间。具体系统框图如图3.1所示。
