设计简介：
项目编号：mcuclub-dz-284
单片机类型：STC89C52
具体功能：
1、通过4*4的矩阵键盘中的0-9为数字键，*为删除键，#为确定键，A为重置密码键，B为一键还原密码键
2、重置密码过程：管理员密码–>旧密码–>新密码–>再次新密码
3、一键还原：输入管理员密码，直接还原密码123456
4、通过AT24C02存储密码，实现掉电保存密码
5、当输入密码错误次数大于等于3次，进行锁定键盘3分钟，在此期间，每按一次按键都会蜂鸣器报警
6、通过步进电机模拟开门和关门
7、通过显示屏显示输入的密码（*号表示，防止被偷看），另外，输入密码可以前后加入扰乱码，只要包含正确密码即可
8、通过分离式红外对射管检测车库门有没有障碍物，如果有，则停止电机转动，直到没有障碍物
9、通过遥控器可以打开或关闭车库门
资料预览
仿真图：
总体仿真资料：
原理图：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是分离式红外开关检测模块，该模块通过分离式红外对射管检测车库门关门时有没有障碍物；第二部分是遥控器模块，该模块通过遥控器可以打开或关闭车库门；第三部分是矩阵键盘检测模块，该模块通过4*4的矩阵键盘中的0-9为数字键，*为删除键，#为确定键，A为重置密码键，B为一键还原密码键；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块显示输入的密码；第二部分是步进电机模块，通过该模块模拟开门关门；第三部分是报警模块，当输入密码错误次数大于等于3次，进行锁定键盘3分钟，在此期间，每按一次按键都会蜂鸣器报警；第四部分是存储模块，该模块既作为输入又作为输出，通过该模块可以存储密码。具体系统框图如图3.1所示。

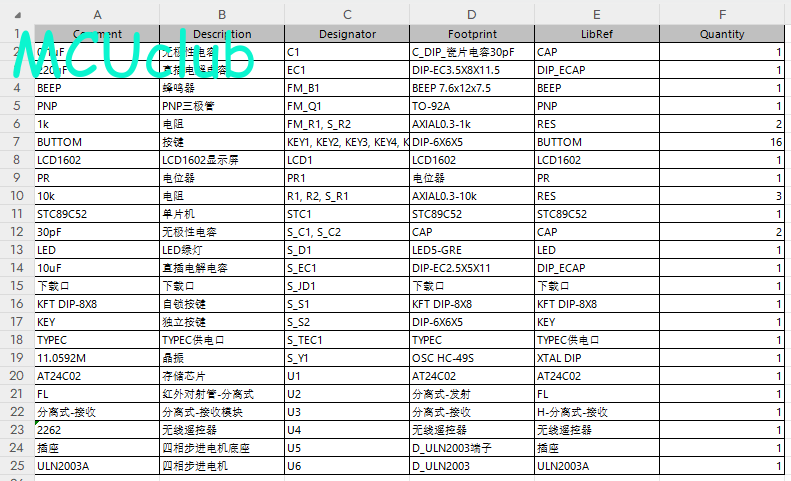

硬件清单：
