项目编号：mcuclub-dz-285
设计简介：
项目名：密码锁（实物）
项目编号：mcuclub-dz-285
单片机类型：STM32F103C8T6
具体功能：
1、通过4*4的矩阵键盘中的0-9为数字键，*为删除键，#为确定键，A为进入模式（重置密码、一键还原初始密码、添加删除指纹、添加删除卡），B为向上选择模式，C为向下选择模式，D为模式确认
2、重置密码过程：管理员密码–>旧密码–>新密码–>再次新密码
3、一键还原：输入管理员密码，直接还原密码123456
4、添加指纹：输入管理员密码，再添加指纹
5、删除指纹：输入管理员密码，再删除指纹
6、添加RFID卡：输入管理员密码，再添加RFID卡
7、删除RFID卡：输入管理员密码，再删除RFID卡
8、通过AT24C02存储密码，实现掉电保存密码
9、当输入密码、指纹、RFID卡总错误次数大于等于3次，进行锁定键盘及RFID卡模块3分钟，在此期间，每按一次按键都会蜂鸣器报警
10、通过继电器控制门磁锁，模拟门开关
11、通过显示屏显示输入的密码（*号表示，防止被偷看），另外，输入密码可以前后加入扰乱码，只要包含正确密码即可
12、通过人体热释电感应模块感应是否有人，如果有人提留超过3分钟，蜂鸣器报警1分钟，并发送提示信息“有人门前停留过长时间，请速速查看”
13、通过独立按键按下门铃，蜂鸣器响3秒，如果按下门铃3次后还没有人开门（另一个独立按键控制开门），则发送提示信息“有客人来了，请速速查看”
14、通过WIFI模块，手机端可模拟键盘所有功能，另外手机端可收到提示信息
资料预览
实物图：

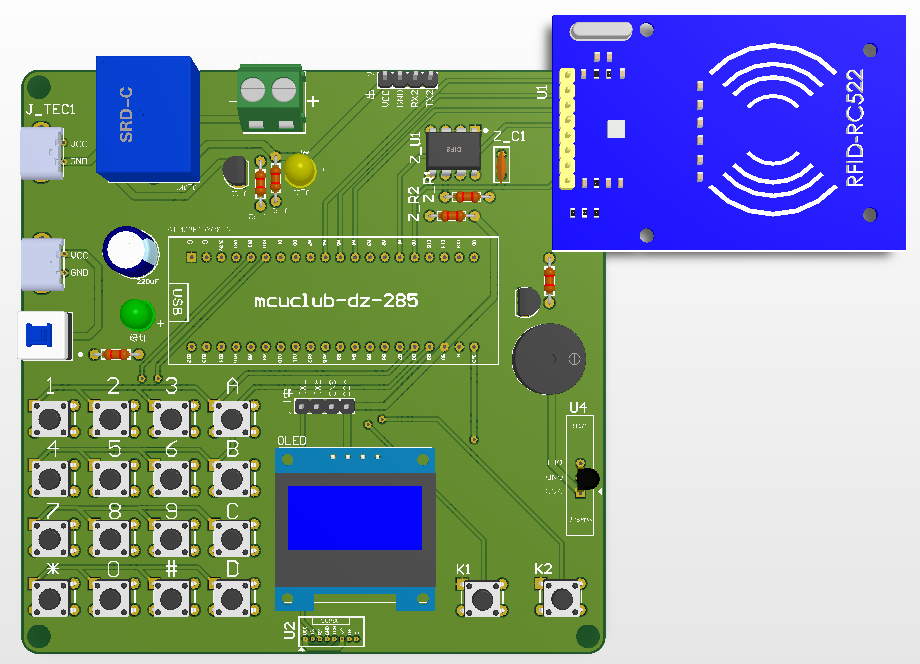

总体实物资料：

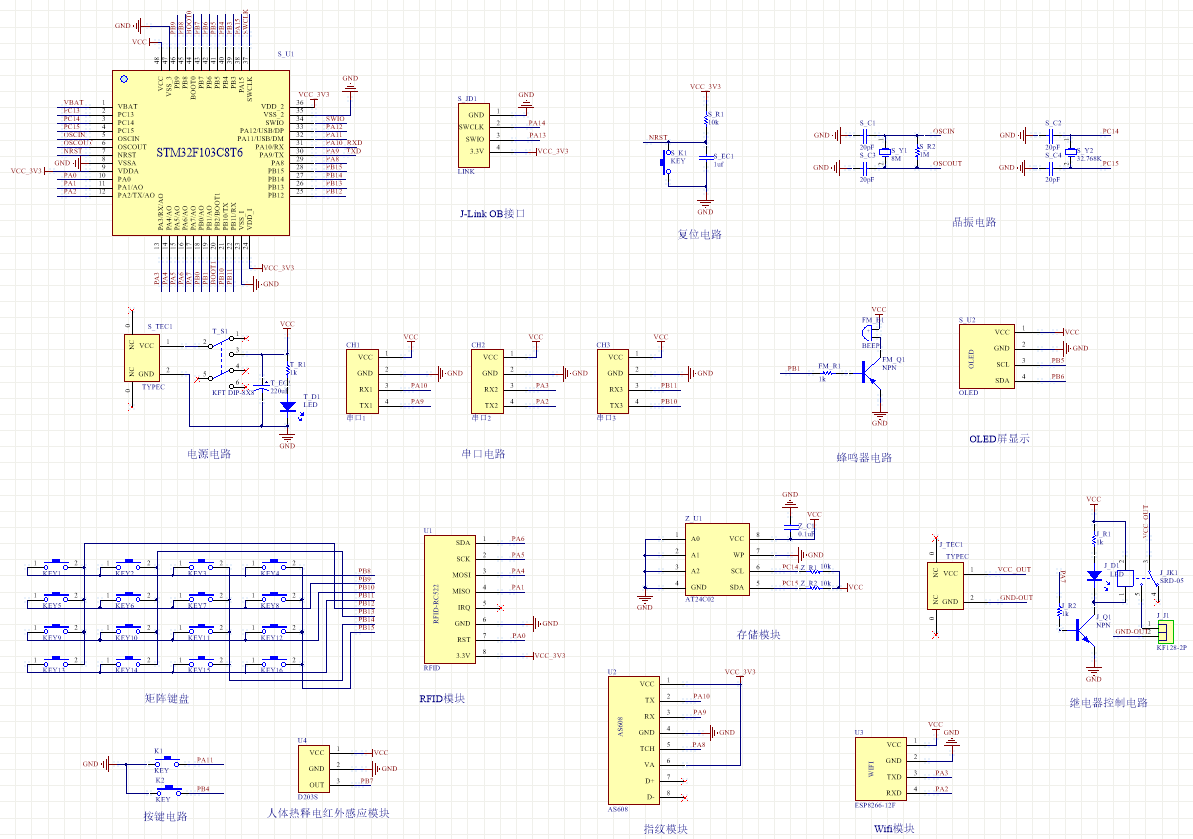

原理图：

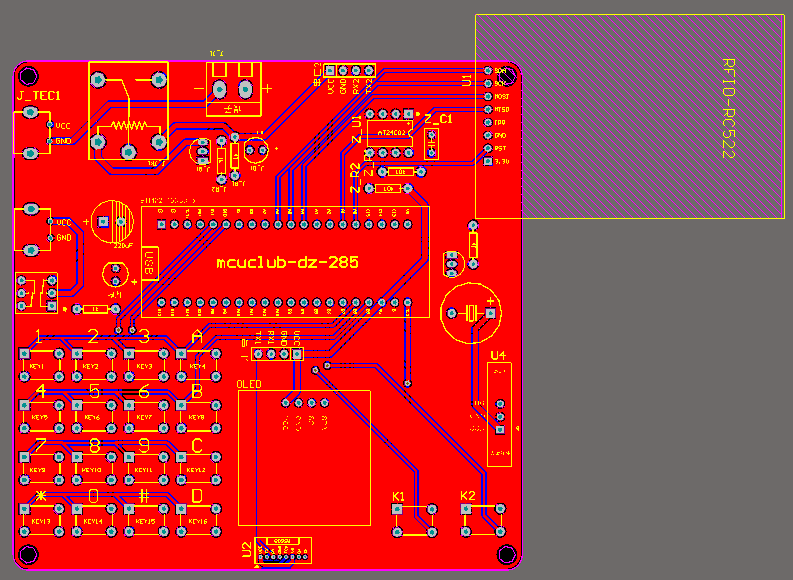

PCB：

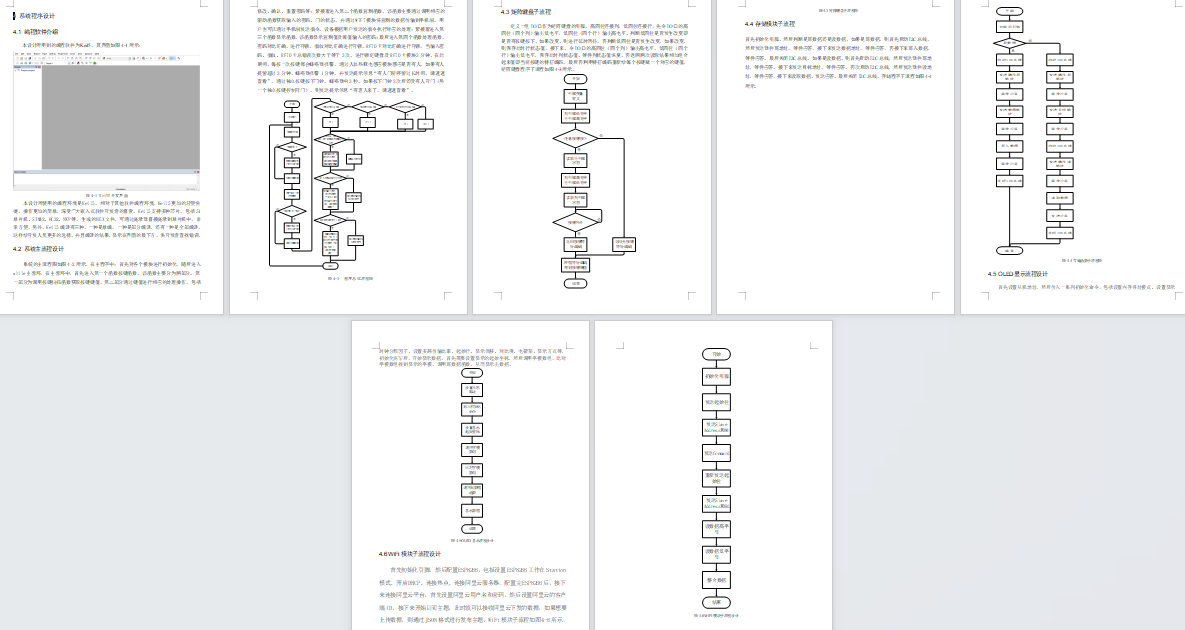

软件设计流程：

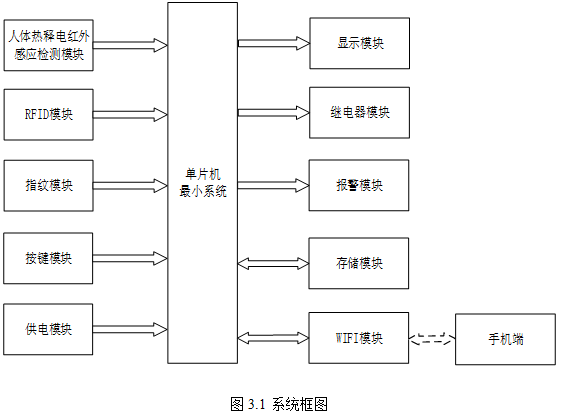

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是人体热释电红外感应检测模块，通过该模块检测是否有人；第二部分是RFID检测模块，通过该模块进行开关门；第三部分是指纹检测模块，通过该模块进行识别开门；第四部分是按键模块，通过该模块可以修改、删除、确定、重置密码等；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以显示输入的密码、指纹、RFID刷卡信息是否正确；第二部分是继电器模块，通过一个继电器模拟门的开关；第三部分是声光报警模块，输入密码、指纹、RFID卡总错误次数大于等于三次时，进行锁定，在此期间，每按一次按键都会蜂鸣器报警；第四部分是存储模块，该模块即使输入又是输出，通过该模块对密码实现掉电保存。除此之外，WIFI模块既作为输入又作为输出，WIFI模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

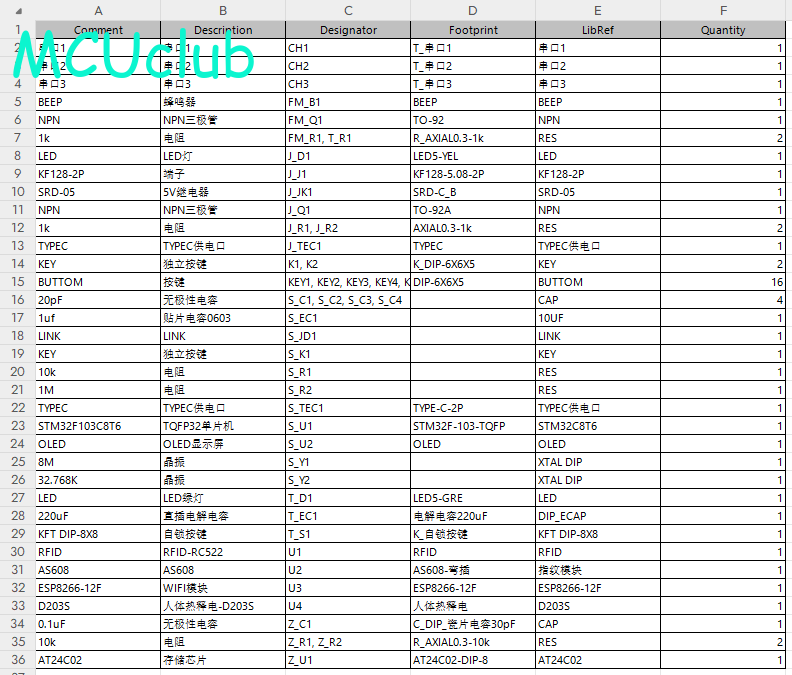

硬件清单：
