设计简介：
项目名：温度控制（实物）
项目编号：mcuclub-dz-286
单片机类型：STC89C52
具体功能：
1、通过防水式DS18B20测量温度
2、有两种模式，恒温模式：温度在33到44，在此模式，超过或低于，则启动加热或制冷；加热模式：温度在70到99，启动后，进行防水加热
3、通过按键设置温度上下限值，可以手动控制加热制冷、切换模式
4、通过LCD1602显示屏显示数据
5、当切换模式、加热完成、通过语音播报
资料预览

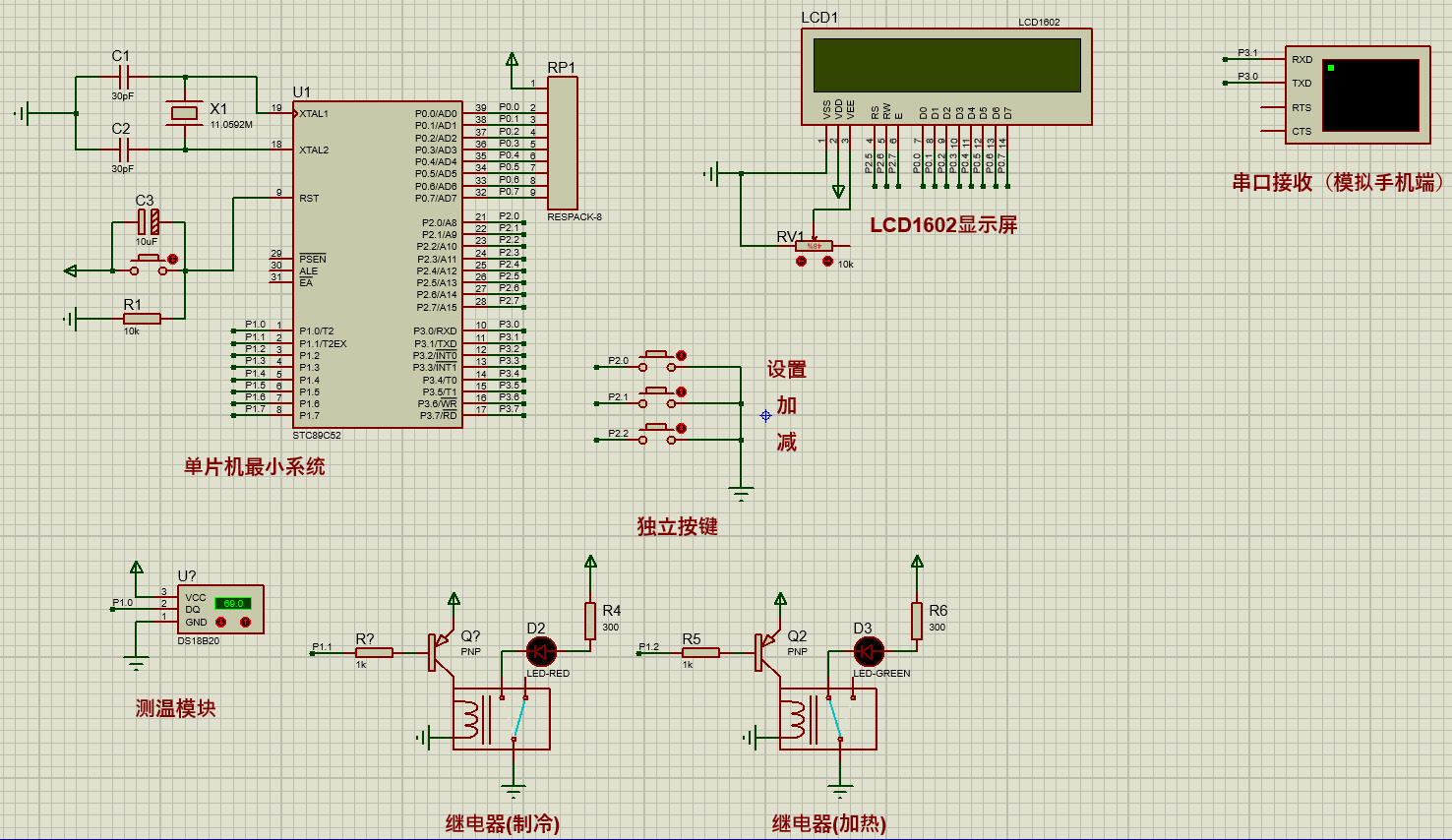

仿真图：
总体仿真资料：

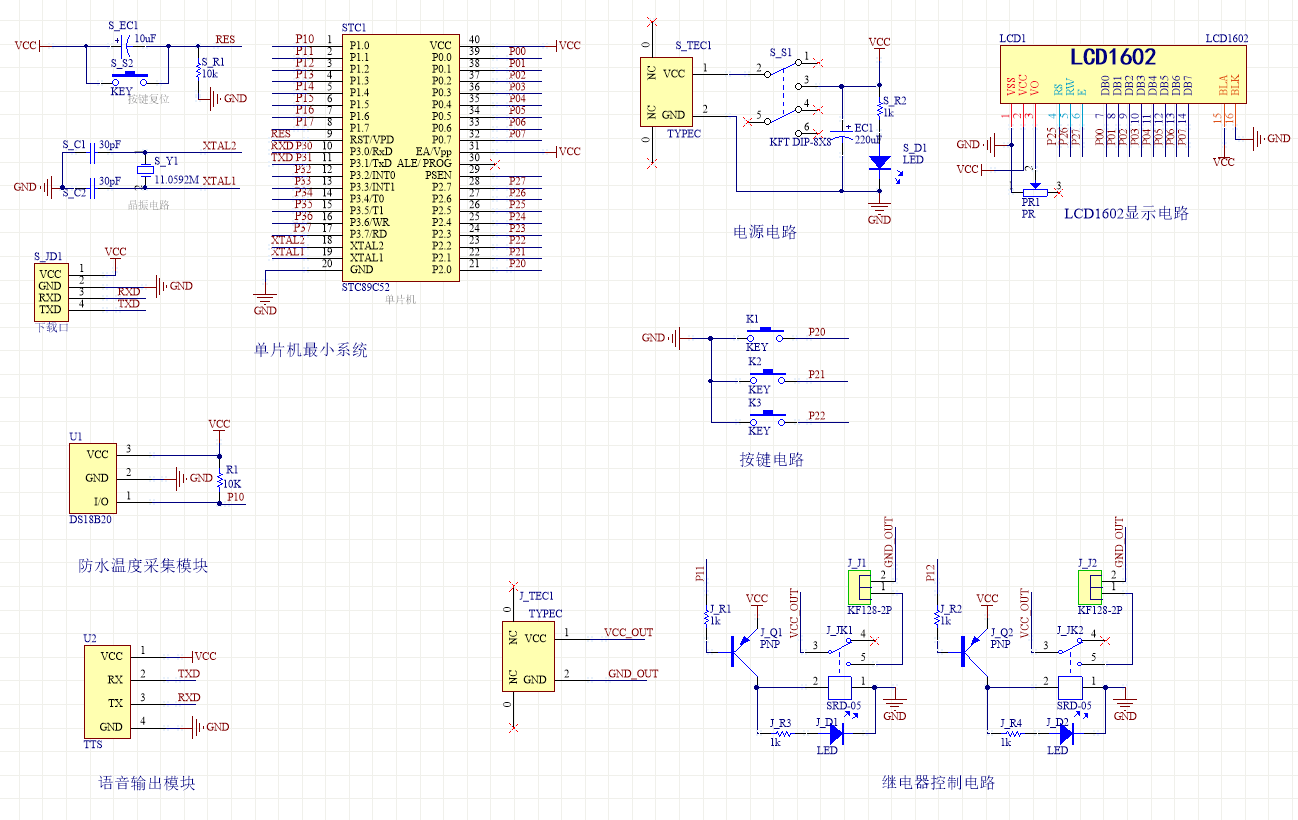

原理图：

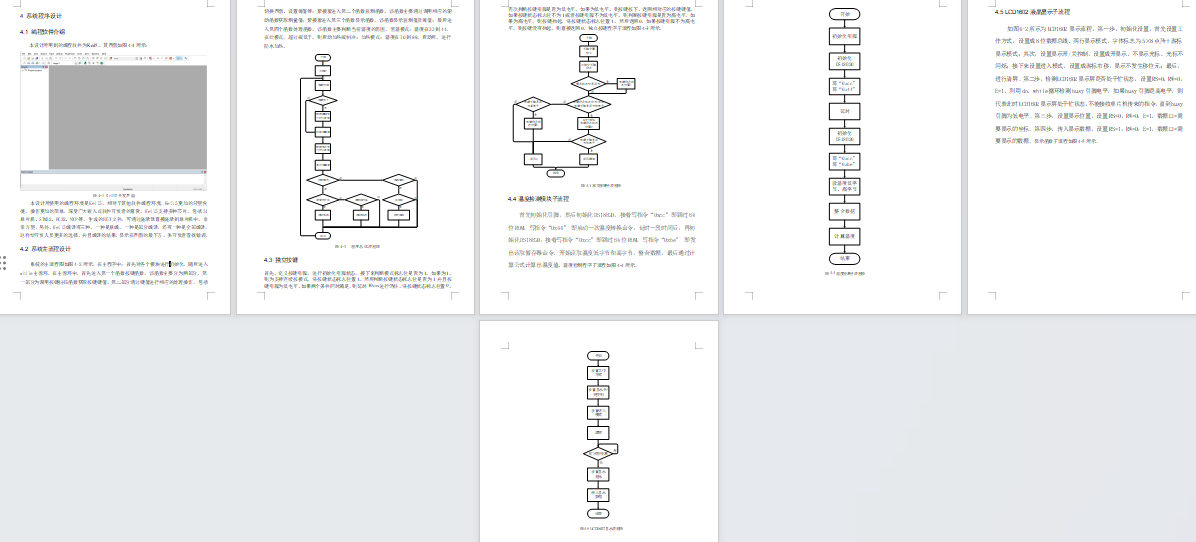

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是防水温度检测模块，通过该模块检测当前环境的温度；第二部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制加热和制冷；第三部分是语音输出模块，当切换模式、加热完成、通过语音播报。具体系统框图如图3.1所示。

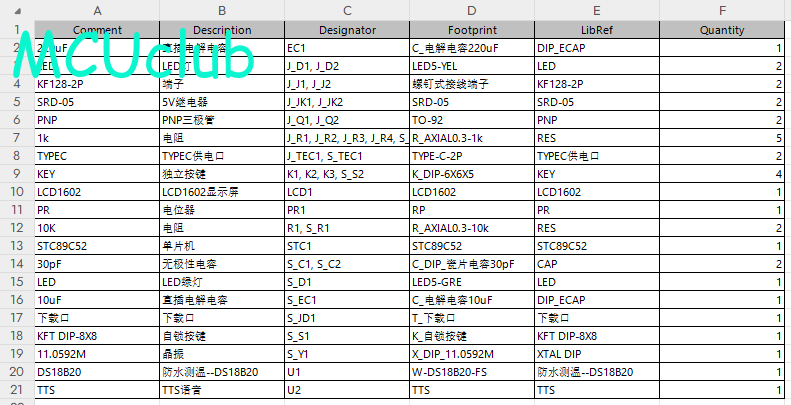

硬件清单：
