项目编号：mcuclub-dz-287
设计简介：
项目名：血氧测量仪（实物）
项目编号：mcuclub-dz-287
单片机类型：STM32F103C8T6
具体功能：
1、通过心率血氧检测模块检测心率、血氧值，当心率血氧不在设置的上下限值之间，进行声光报警（一个按键启动），并且在屏幕中显示，“身体指标异常”，否则屏幕中显示“身体指标正常”
2、通过血压检测模块检测血压值（舒张压和收缩压），当血压不在设置的上下限值之间，进行声光报警（一个按键启动）并且在屏幕中显示，“身体指标异常”，否则屏幕中显示“身体指标正常”
3、通过按键各阈值
4 、通过OLED显示屏显示数据
5、通过WIFI模块，数据发送到手机端，手机端可设置各阈值
资料预览
实物图：
总体实物资料：
原理图：
PCB：
软件设计流程：

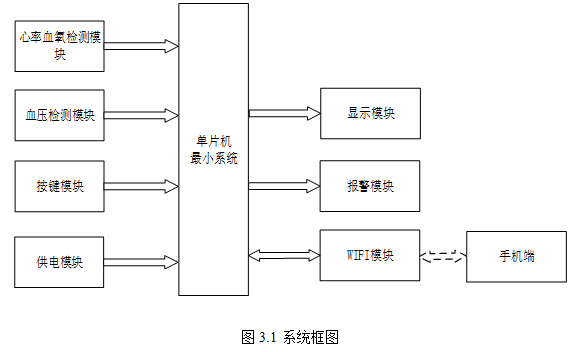

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是心率血氧检测模块，通过该模块检测心率、血氧值；第二部分是血压检测模块，通过该模块检测血压值；第三部分是按键模块，通过该模块可以切换界面、设置阈值等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示心率、血氧、血压值；第二部分是声光报警模块，当心率、血氧、血压不在设置的阈值内时进行声光报警。除此之外，WIFI模块既作为输入又作为输出，WIFI模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令设置阈值。具体系统框图如图3.1所示。

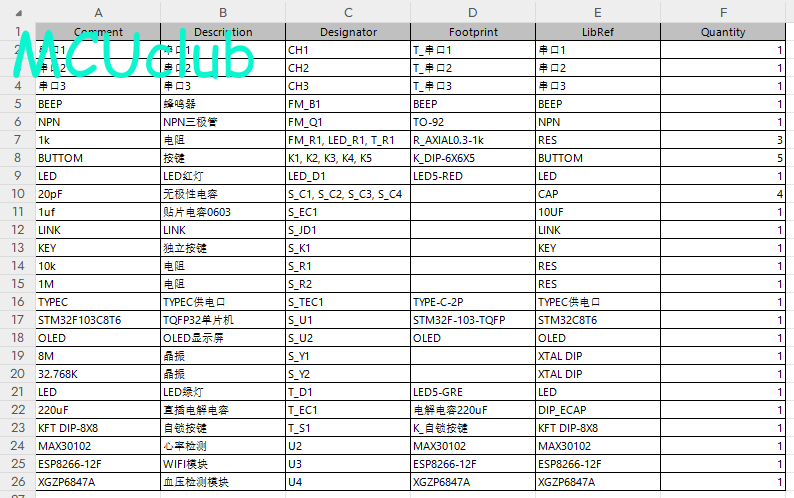

硬件清单：
