项目编号：mcuclub-dz-289
设计简介：
项目名：空气质量
项目编号：mcuclub-dz-289
单片机类型：STM32F103C8T6
具体功能：
1、通过MQ-5检测天然气或煤气值，超过设置最大值进行语音播报，并开启风扇和净化器
2、通过MQ-7检测CO值，超过设置最大值进行语音播报，并开启风扇和净化器
3、通过MS1100检测甲醛值，超过设置最大值进行语音播报，并开启风扇和净化器
4、通过MQ-135检测甲苯值，超过设置最大值进行语音播报，并开启风扇和净化器
5、通过SGP30检测TVOC值及CO2值，超过设置最大值进语音播报，并开启风扇和净化器
6、通过按键设置各上限值，可以手动控制风扇和净化器、切换模式
7、通过显示屏显示数据
8、通过蓝牙模块将测量数据发送到手机端，并可以控制风扇和净化器、切换模式
资料预览

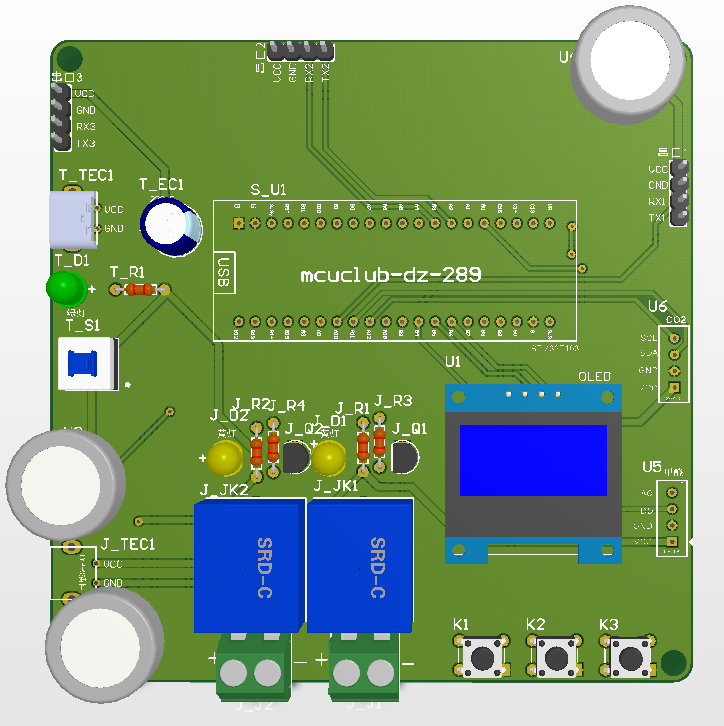

实物图：
总体实物资料：
原理图：

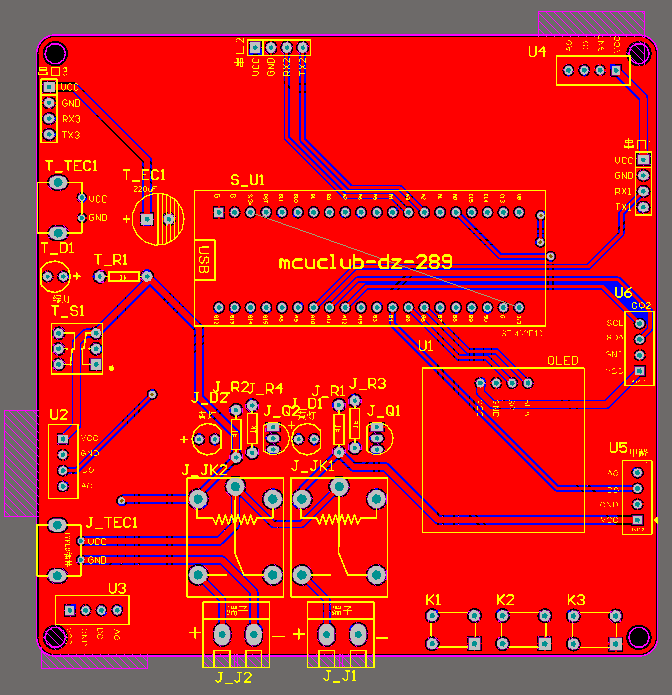

PCB：

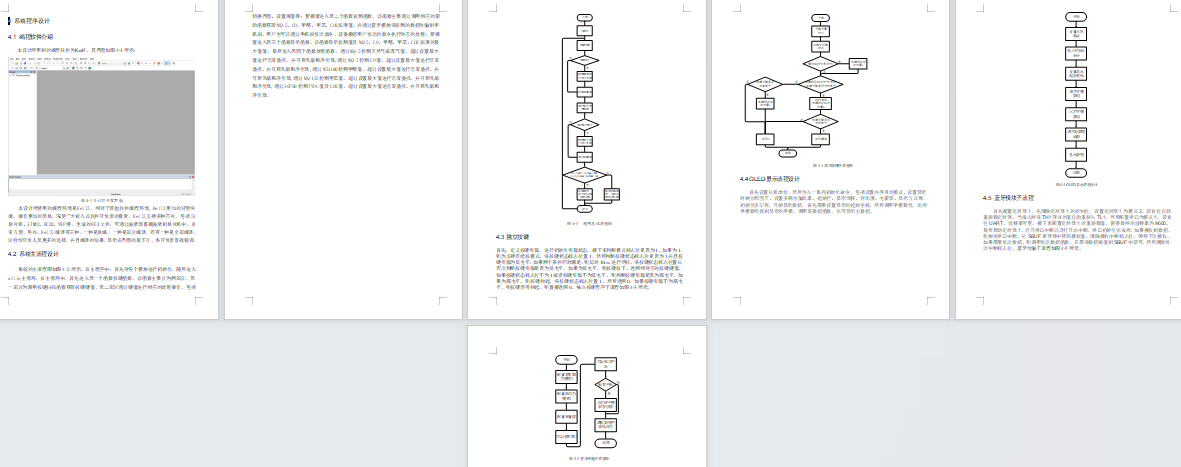

软件设计流程：

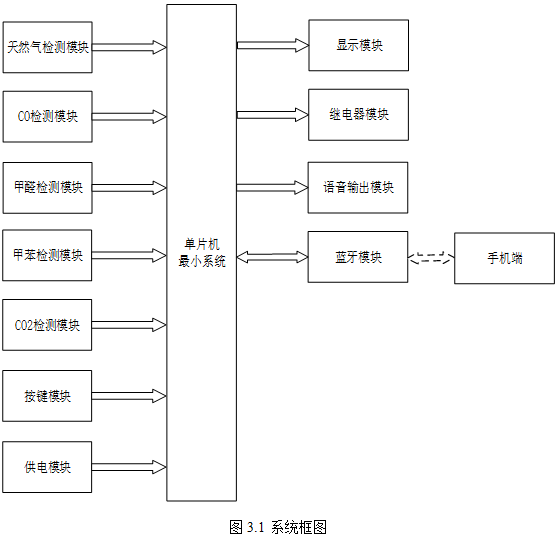

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由七部分组成，第一部分是天然气检测模块，通过该模块检测当前天然气或煤气值；第二部分是CO检测模块，通过该模块检测当前CO浓度值；第三部分是甲醛检测模块，通过该模块检测当前甲醛值；第四部分是甲苯检测模块，通过该模块检测当前甲苯值；第五部分是CO2检测模块，该模块通过SGP30检测当前TVOC值及CO2值；第六部分是按键模块，通过该模块可以各上限值，可以手动控制风扇和净化器、切换模式；第七部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制风扇和净化器；第三部分是语音输出模块，当监测值不在设置的阈值内时进行语音播报。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

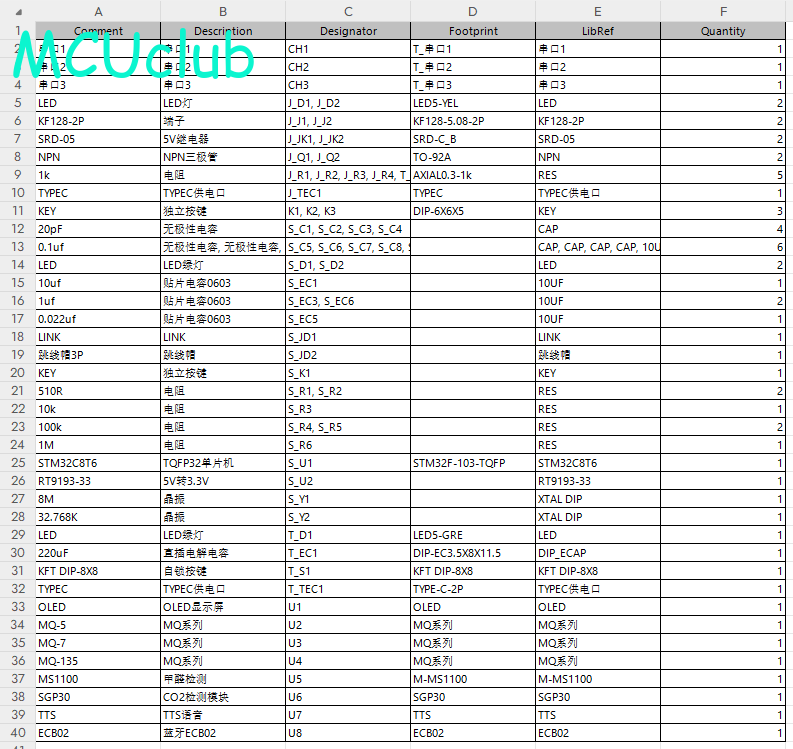

硬件清单：
