项目编号：mcuclub-dz-290
设计简介：
项目名：车内环境监测
项目编号：mcuclub-dz-290
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11检测温湿度
2、通过MQ-3检测酒精浓度，若酒精浓度大于设置最大值，则声光报警
3、通过MQ-135检测有害气体浓度
4、通过人体热释电检测是否有人，如果有人，若有害气体浓度大于设置最大值，则声光报警，并自动开启通风系统，并通过GSM模块发消息给车主“车内有人且有害气体浓度过高，请速速查看”
5、通过按键设置有害气浓度最大值、手动控制通风
6、通过显示屏显示测量数据
7、通过蓝牙，将数据发送到手机端，并可远程控制通风
资料预览

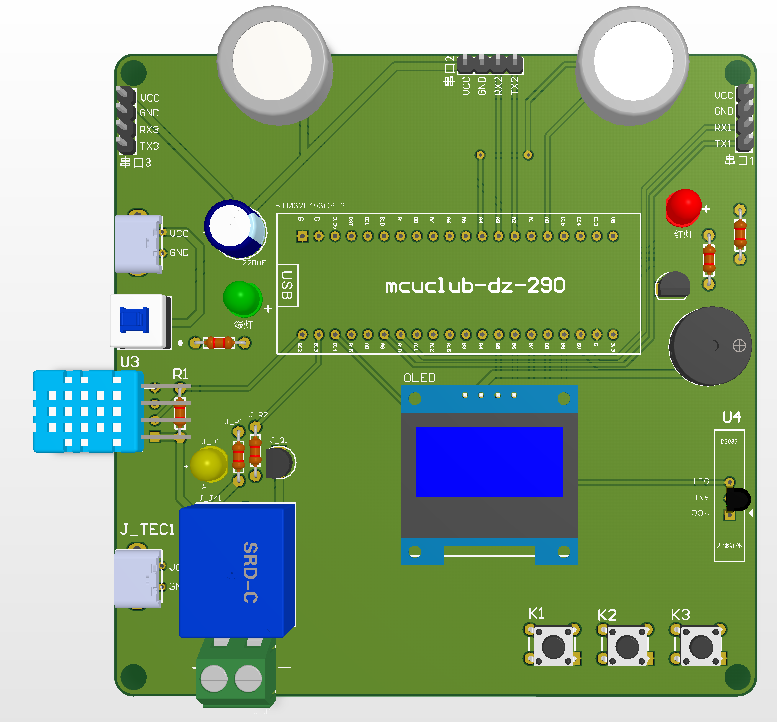

实物图：
总体实物资料：

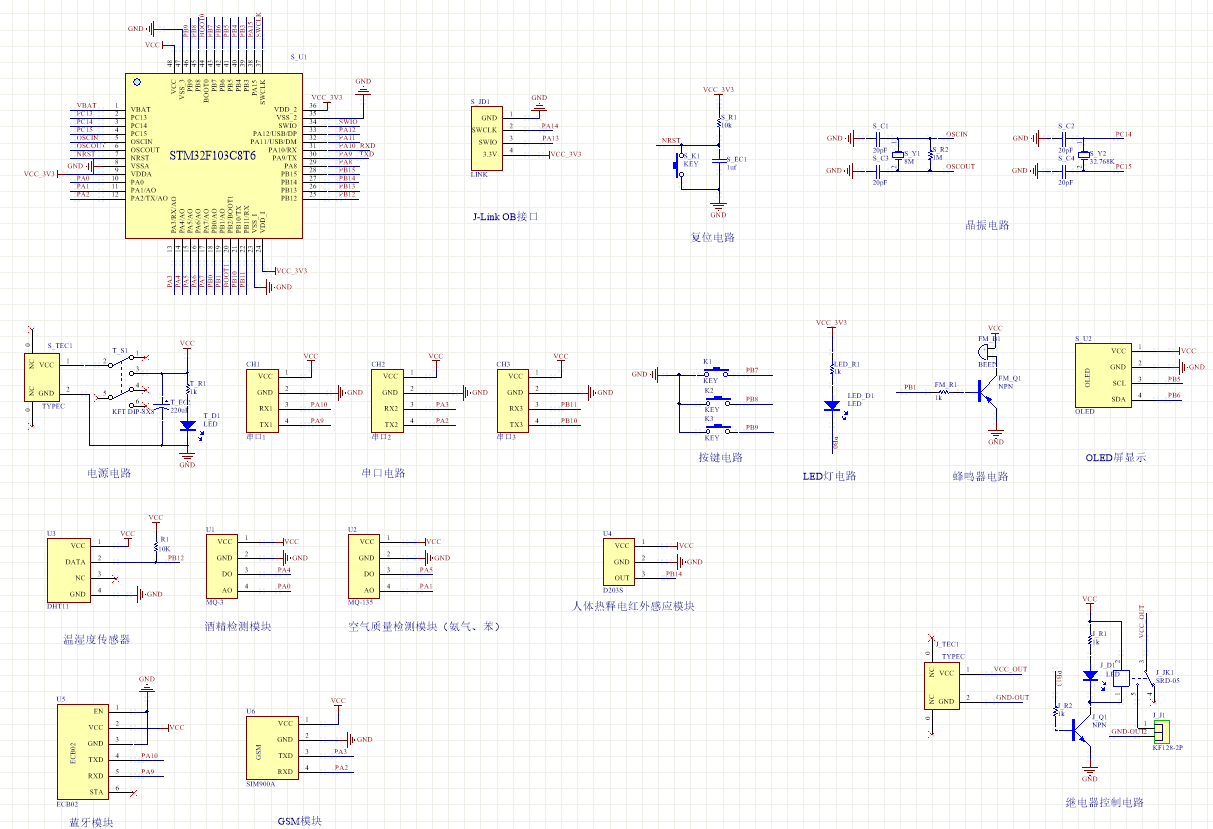

原理图：

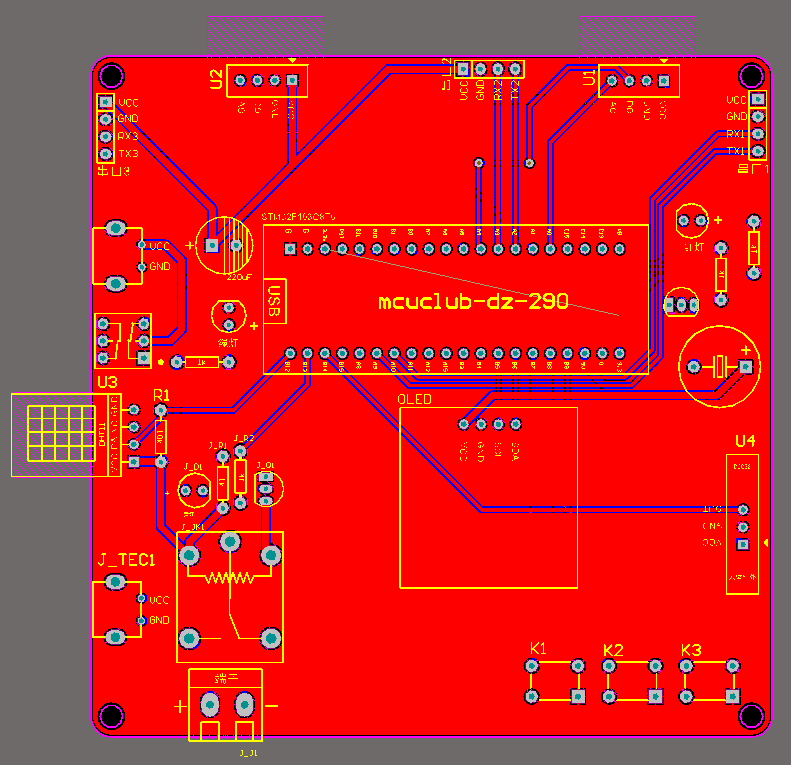

PCB：

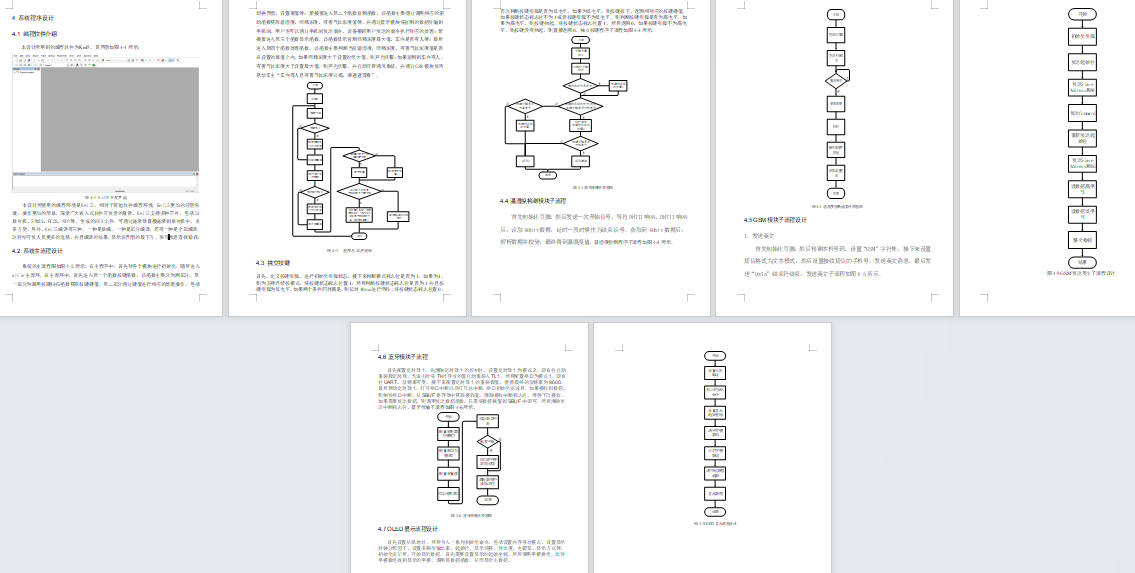

软件设计流程：

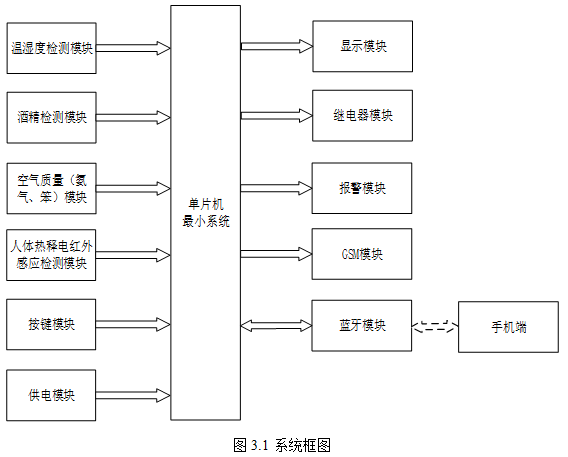

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是温湿度检测模块，通过该模块检测当前环境的温湿度；第二恶部分是酒精检测模块，通过该模块检测当前车内酒精浓度；第三部分是空气质量（氨气、笨）检测模块，通过该模块检测当前车内的有害气体浓度值；第四部分是人体热释电红外感应检测模块，通过该模块检测当前车内是否有人；第五部分是按键模块，通过该模块可以设置有害气浓度最大值、手动控制通风；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过一个继电器控制通风；第三部分是报警模块，当监测到车内酒精浓度、有害气体浓度最大值时，则声光报警；第四部分是GSM模块，通过该模块发送消息给车主“车内有人，且有害气体值浓度过高，请速速查看”。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

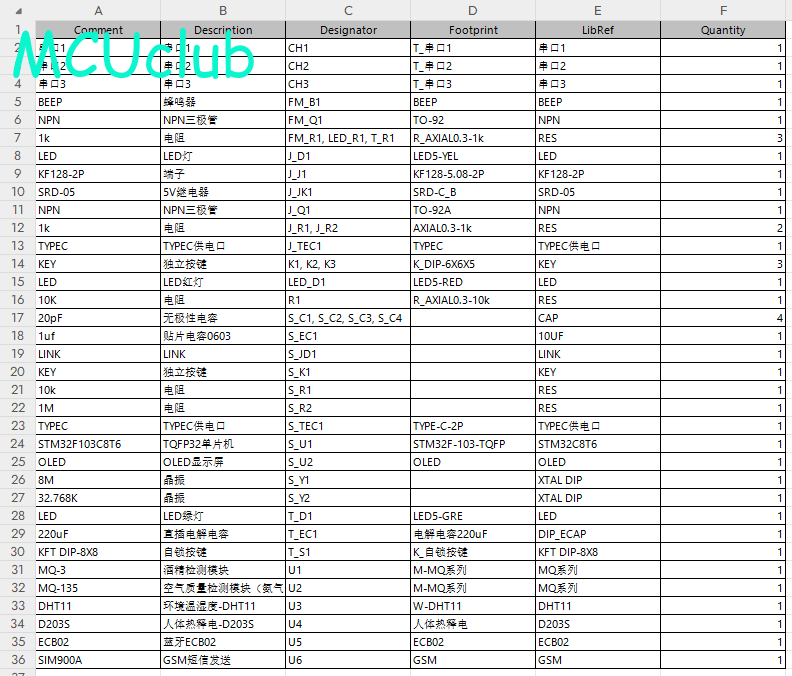

硬件清单：
