项目编号：mcuclub-dz-293
设计简介：
项目名：机房环境监测（实物）
项目编号：mcuclub-dz-293
单片机类型：STC89C52
具体功能：
1、通过DHT11检测温湿度，当温湿度不在设置的上下限值之间，进行声光报警
2、通过雨水检测模块检测是否有水，如果有，进行声光报警
3、通过火焰传感器检测是否发生火灾，如果发生，进行声光报警
4、通过霍尔传感器检测门是否被打开，如果在布防时被打开，进行声光报警
5、通过按键可设置各阈值、切换布防撤防状态
6、通过LCD1602显示屏显示测量值
资料预览

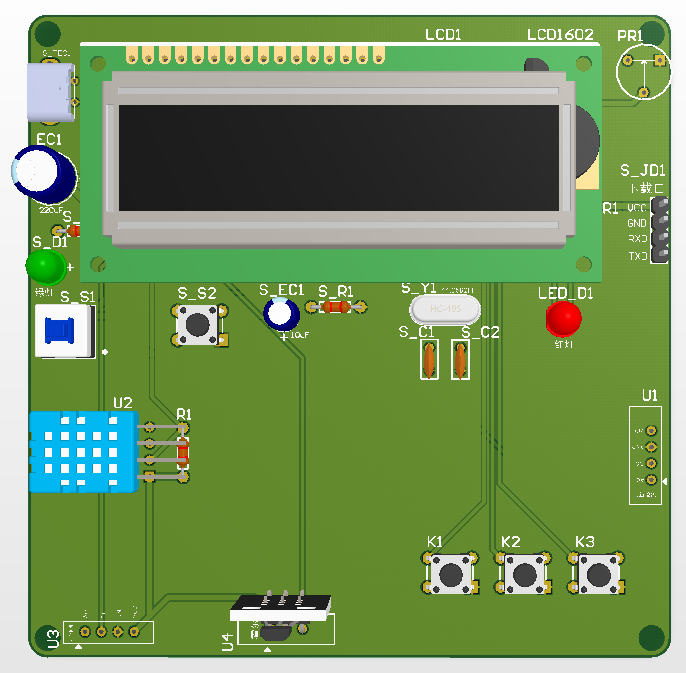

实物图：
总体实物资料：
原理图：

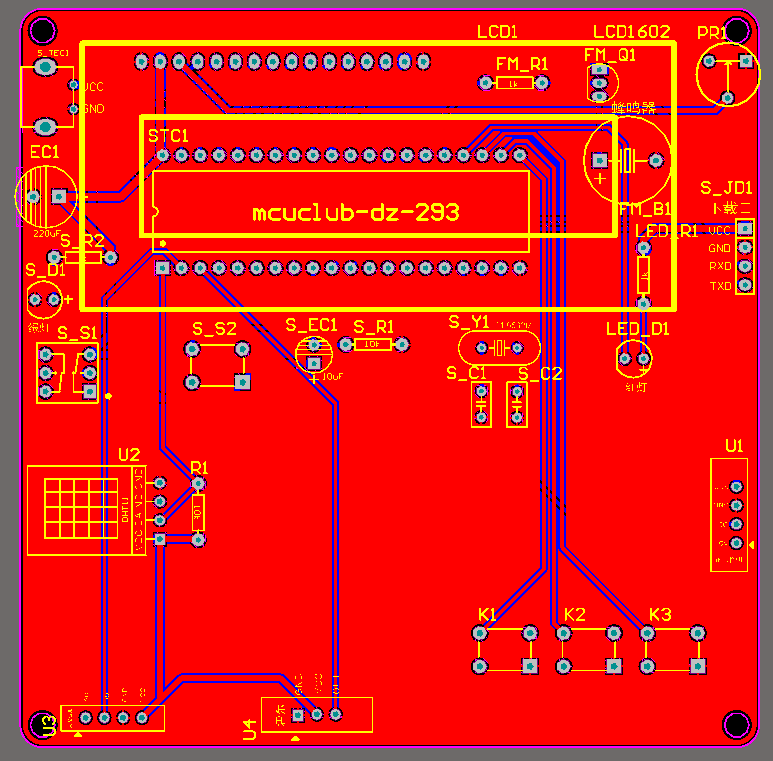

PCB：

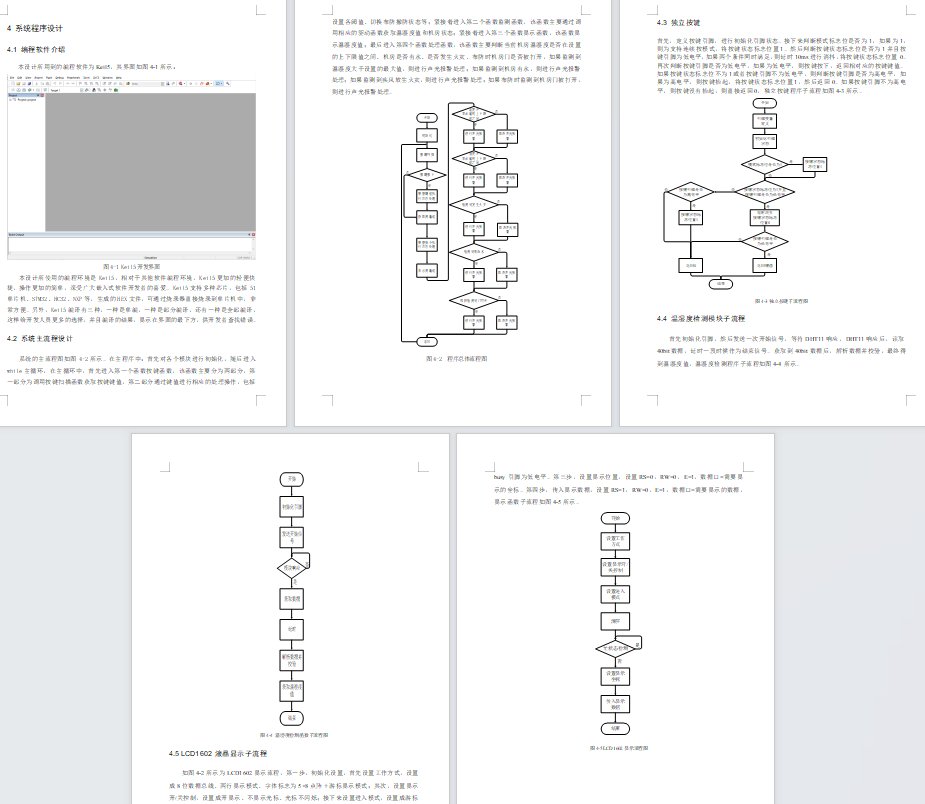

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是温湿度检测模块，通过该模块检测当前机房的温湿度；第二部分是雨水监测检测模块，通过该模块检测当前机房是否有水；第三部分是火焰传感器检测模块，通过该模块检测当前机房内是否发生火灾；第四部分是霍尔传感器检测模块，通过该模块检测当前机房门是否被打开；第五部分是按键模块，通过该模块可以设置各阈值、切换布防撤防状态等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示机房的温湿度和机房的状态（是否发生火灾，是否有水）；第二部分是声光报警模块，当监测到机房温湿度不在设置的上下限值之间时，进行声光报警处理；当监测到机房有水，则进行声光报警处理；当监测到机房发生火灾时，则进行声光报警处理；当布防时，监测到机房门被打开，则进行声光报警处理。具体系统框图如图3.1所示。
硬件清单：
