项目编号：mcuclub-dz-299
设计简介：
项目名：水质监测（实物）
项目编号：mcuclub-dz-299
单片机类型：STM32F103C8T6
具体功能：
1、通过防水式DS18B20检测水温，当检测值不在设置的范围内，进行防水式加热，并声光报警
2、通过PH检测模块检测PH值，当检测值不在设置的范围内，进行加水中和，并声光报警
3、通过浑浊度传感器检测浑浊度，当检测值不在设置的范围内，进行换水（两个水泵，一个抽水一个加水），并声光报警
4、通过按键可设置各阈值
5、通过OLED显示屏显示数据
6、通过WIFI模块将测量数据发送到手机端，手机端可以设置阈值，并可以控制加热、加水、换水
资料预览
实物图：
总体实物资料：
原理图：
PCB：

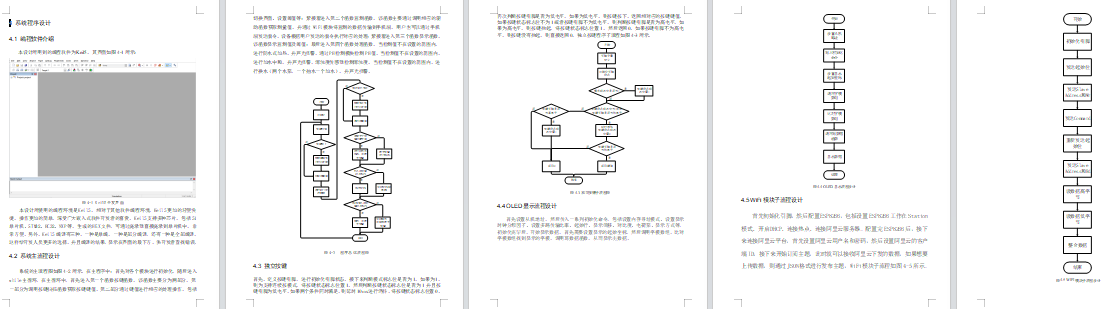

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是温度检测模块，通过该模块检测当前环境的温度；第二部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制加热和制冷；第三部分是声光报警模块，当监测值不在设置的阈值内时进行声光报警。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

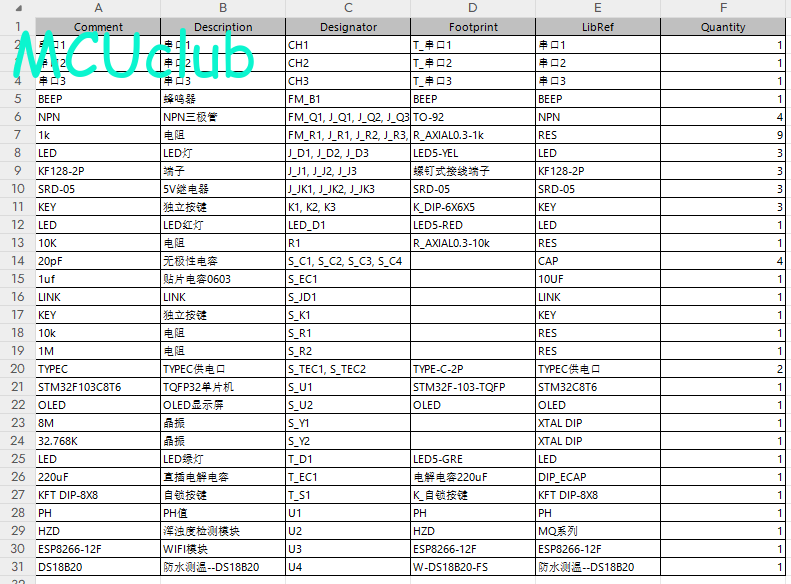

硬件清单：
