项目编号：mcuclub-dz-294
设计简介：
项目名：家居环境监测
项目编号：mcuclub-dz-294
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11检测温湿度，当温湿度不在设置的上下限值之间，进行声光报警
2、通过MQ-2检测烟雾值，当烟雾值大于设置最大值，进行声光报警
3、通过光敏电阻检测光照值，当光照值低于设置最小值且通过人体热释电感应到有人，自动打开照明灯
4、通过按键可设置各阈值
5、通过OLED显示屏显示测量值
6、通过WIFI模块将测量数据发送到手机端，手机端可调节各阈值，并可以打开照明灯
资料预览
实物图：
总体实物资料：

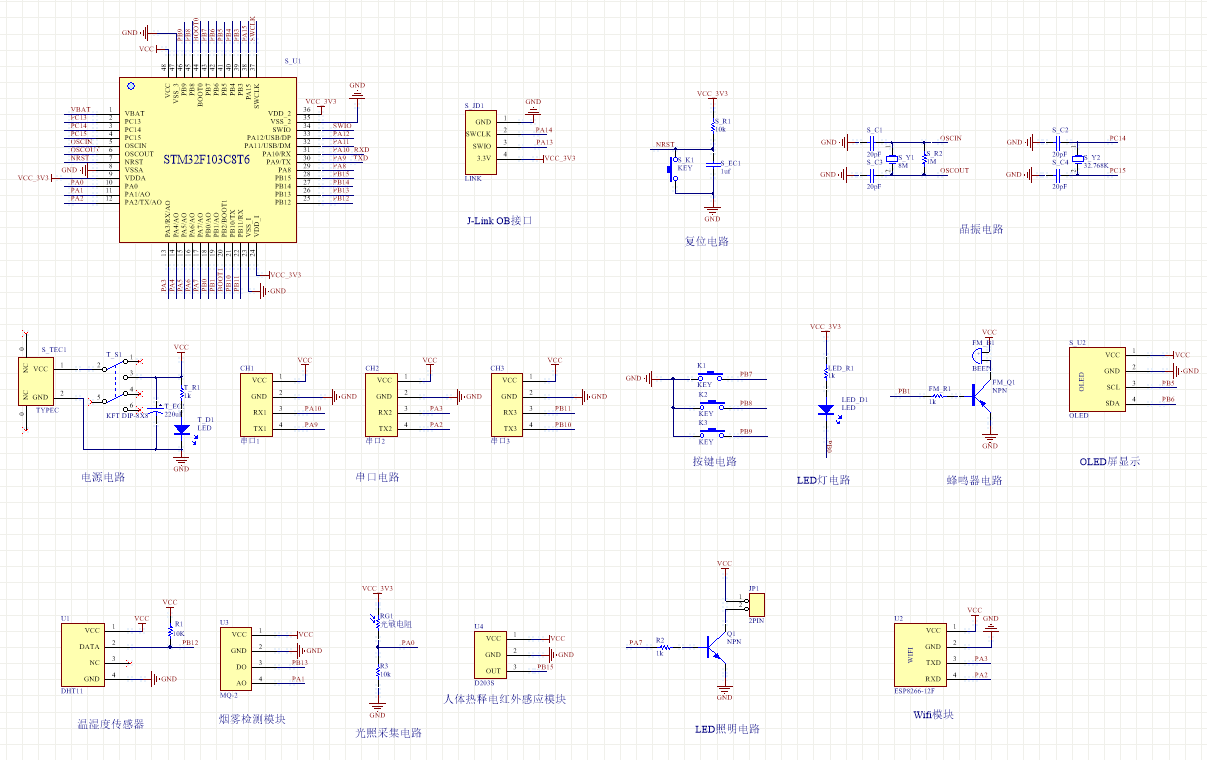

原理图：

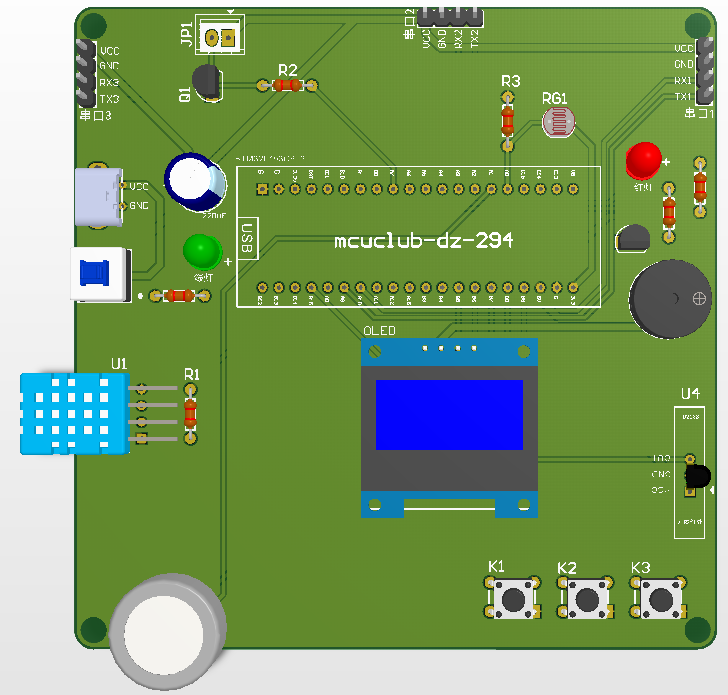

PCB：

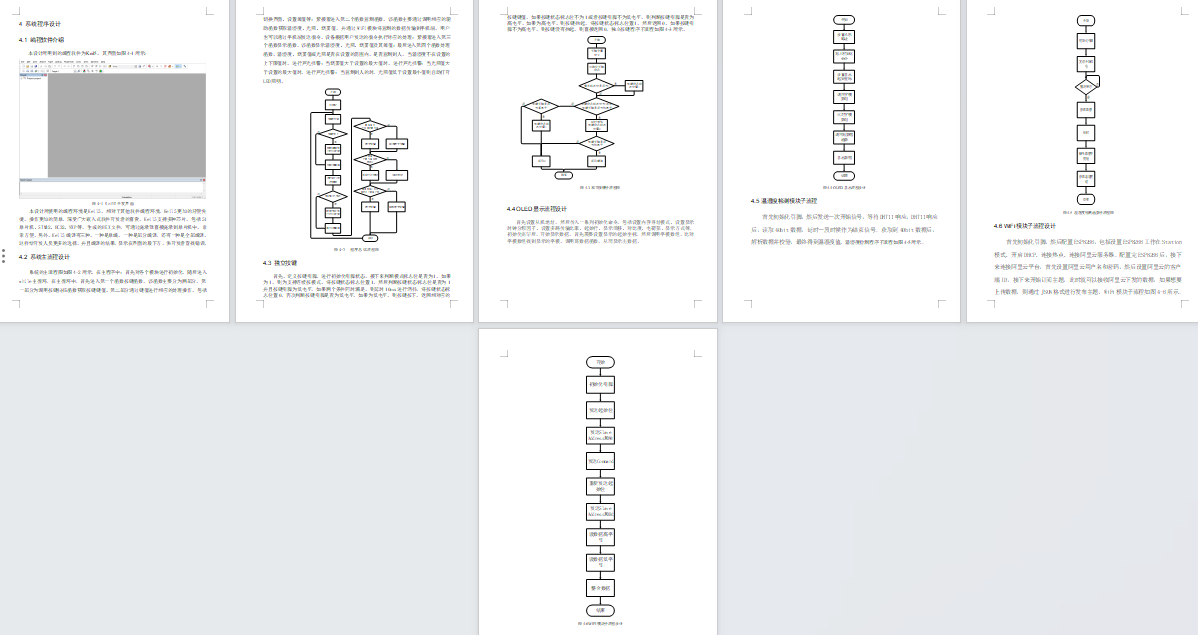

软件设计流程：

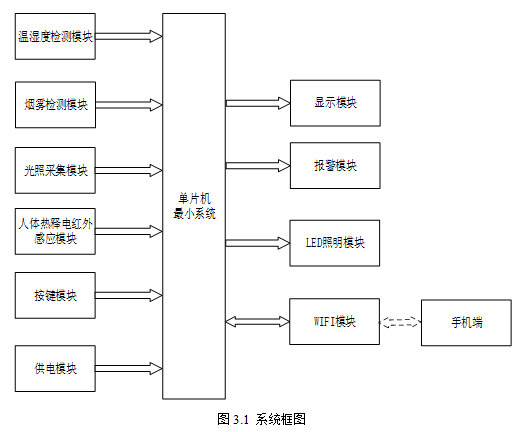

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是温湿度检测模块，通过该模块检测当前环境的温湿度；第二部分是烟雾检测模块，通过该模块检测当前环境的烟雾；第三部分是光照采集检测模块；该模块通过光敏电阻监测环境中的光照值；第四部分是人体热释电红外感应检测模块，通过该模块可以检测当前环境中有没有人；第五部分是按键模块，通过该模块可以设置阈值等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示温湿度、烟雾浓度、光照及其阈值；第二部分是报警模块，当温湿度、烟雾浓度、光照不在设置的阈值内时进行声光报警。除此之外，WIFI模块既作为输入又作为输出，WiFi模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端可调节各阈值，并可以打开照明灯。具体系统框图如图3.1所示。
硬件清单：
