项目编号：mcuclub-dz-301
设计简介：
项目名：居住环境监测（实物））
项目编号：mcuclub-dz-301
单片机类型：STM32F103C8T6
具体功能：
1、通过MQ-2检测烟雾浓度，如果烟雾值大于设置的最大值，进行声光报警
2、通过MQ-5检测可燃气体浓度，如果气体浓度大于设置最大值，进行声光报警
3、通过触发型雨水监测模块检测室内是否有积水，如果出现积水，进行声光报警
4、通过人体热释电模块监测监控区域是否有人，当有人，并且布防时，进行声光警报
5、通过按键可以设置各阈值、布防、撤防
6、通过OLED显示屏显示数据
7、当烟雾值大于设置的最大值时，通过蓝牙发送“烟雾浓度过高”提示信息；当可燃气体值大于设置的最大值时，通过蓝牙发送“可燃气体浓度过高”提示信息；当出现积水时，通过蓝牙发送“出现积水”提示信息；当布防时，检测到有人，通过蓝牙发送“有人闯入”短信
资料预览
实物图：
总体实物资料：
原理图：
PCB：
软件设计流程：

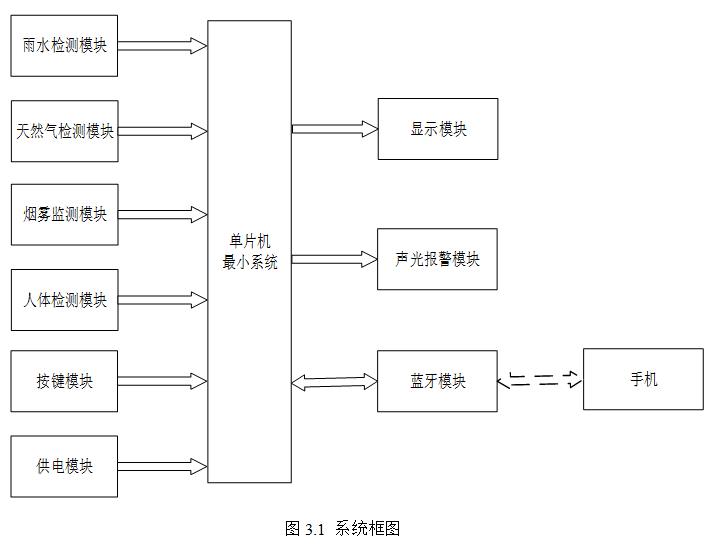

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是雨水检测模块，通过该模块检测当前环境的是否下雨；第二部分是天然气检测模块，检测当前环境天然气是否泄露；第三部分是烟雾检测模块，通过该模块检测当前环境的烟雾浓度；第四部分是人体检测模块，通过该模块检测当前是否有人；第五部分按键模块，通过该模块可以切换界面、设置阈值等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由两个部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是声光报警模块，如果烟雾值大于设置的最大值，进行声光报警，如果气体浓度大于设置最大值，进行声光报警，如果出现积水，进行声光报警，当有人，并且布防时，进行声光警报；除此之外，蓝牙即作为输入又可以作为输出，此次设计只作为输出，当烟雾值大于设置的最大值时，通过蓝牙发送“烟雾浓度过高”提示信息；当可燃气体值大于设置的最大值时，通过蓝牙发送“可燃气体浓度过高”提示信息；当出现积水时，通过蓝牙发送“出现积水”提示信息；当布防时，检测到有人，通过蓝牙发送“有人闯入”短信。具体系统框图如图3.1所示。

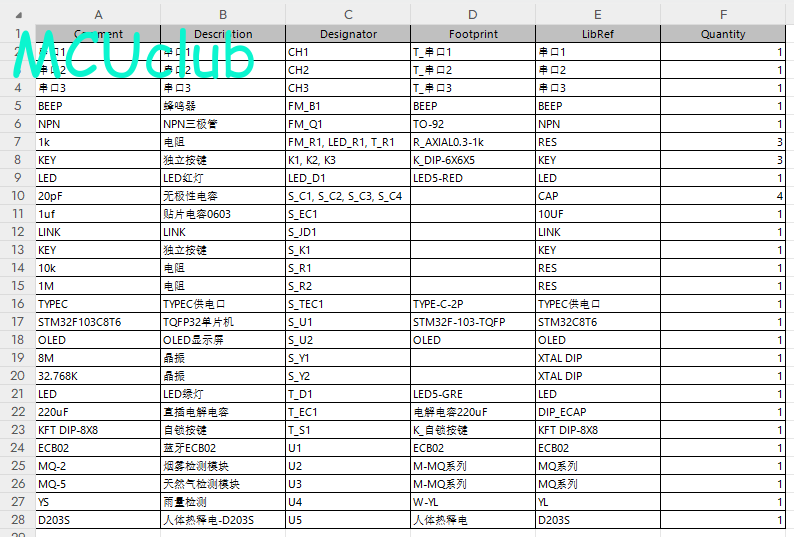

硬件清单：
