设计简介:
项目名:气体报警器
项目编号:mcuclub-dz-302
单片机类型:STC89C52
具体功能:
1、通过MQ-4检测甲烷值,超过设置最大值进行声光报警
2、通过MQ-7检测CO值,超过设置最大值进行声光报警
3、通过MQ-8检测氢气值,超过设置最大值进行声光报警
4、通过按键设置上限值
5、通过LCD1602显示屏显示数据
资料预览
仿真图:
总体仿真资料:
原理图:

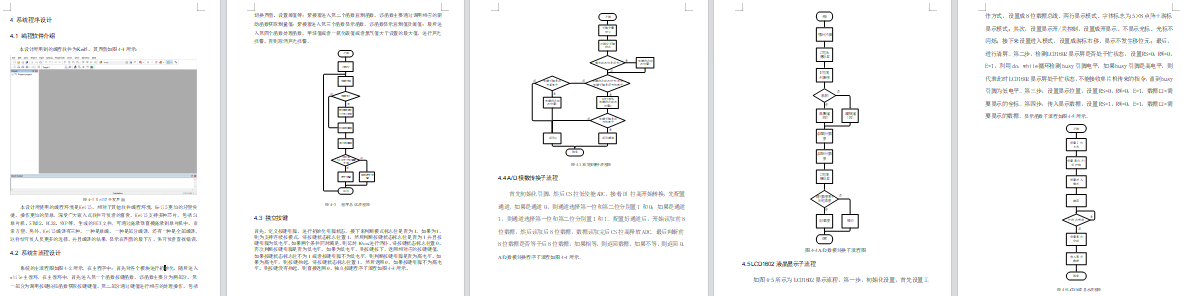

软件设计流程:

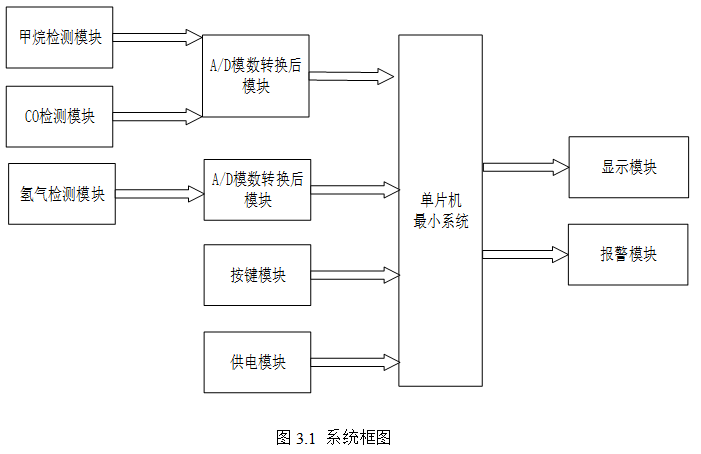

系统框图:
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由五部分组成,第一部分是甲烷检测模块,通过该模块检测当前环境的甲烷浓度,检测到的甲烷值通过A/D模数转换后传输到单片机进行处理;第二部分是CO检测模块,检测当前环境的CO浓度,检测到的CO值通过A/D模数转换后传输到单片机进行处理;第三部分是氢气检测模块,通过改模块检测当前环境的氢气浓度,将检测的数据通过A/D模数转化后传输到单片机进行处理;第四部分是按键模块,通过该模块可以切换界面、设置阈值等;第五部分是供电模块,通过该模块可给整个系统进行供电。输出由两个部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是声光报警模块,当监测值不在设置的阈值内时进行声光报警。具体系统框图如图3.1所示。
硬件清单:
