设计简介：
项目名：台灯
项目编号：mcuclub-dz-305
单片机类型：STC89C52
具体功能：
1、通过人体热释电感应模块检测台灯周围是否有人
2、通过超声波检测台灯到人的距离
3、通过光敏电阻检测光照值
4、当检测到有人，此时如果光照小于设置最大值，则打开灯光，在最大值和最小值之间，根据光照值自动调节光亮度，当小于设置最小值，则调整为最大亮度
5、当人的距离值小于设置最小值，则坐姿有问题，进行蜂鸣器报警
6、通过按键可设置各阈值，手动调节灯亮度、切换模式
7、通过LCD1602显示屏显示测量值
8、通过语音可以调节台灯亮度
资料预览

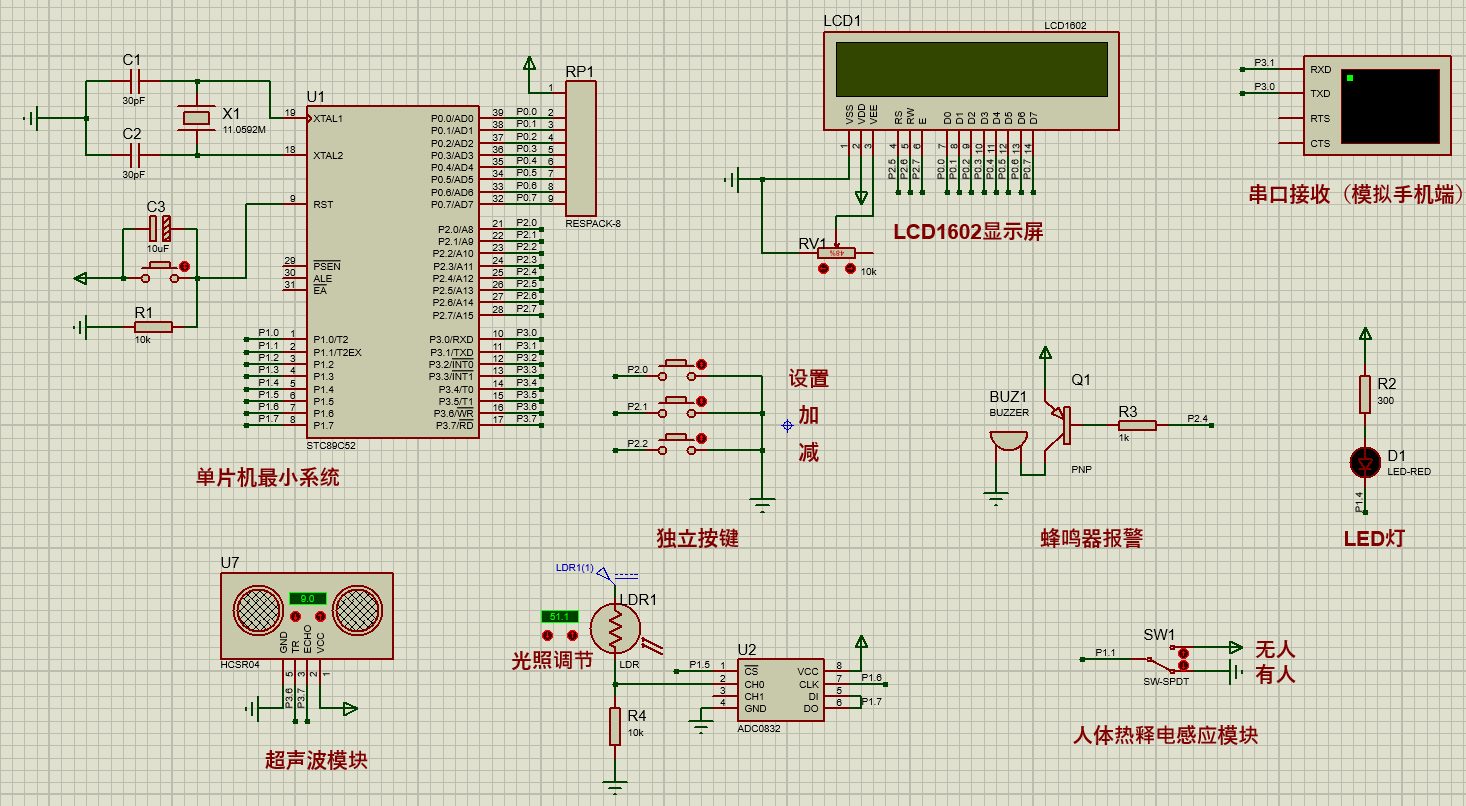

仿真图：
总体仿真资料：
原理图：
软件设计流程：

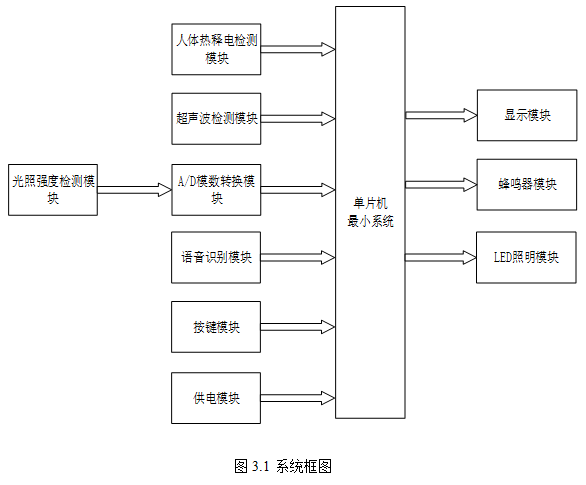

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是人体热释电检测模块，通过该模块检测当前是否有人；第二部分是超声波检测模块，检测人到台灯的距离；第三部分是光照强度检测模块，检测当前环境的光照强度；第四部分是语音识别模块，通过语音控制台灯的亮度；第五部分是按键模块，通过该模块可以设置各阈值，手动调节灯亮度、切换模式等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是蜂鸣器报警模块，检测到人到超声波的距离小于设置的最小值时进行报警提醒；第三部分是LED照明模块，控制照明灯不同的亮度。具体系统框图如图3.1所示。

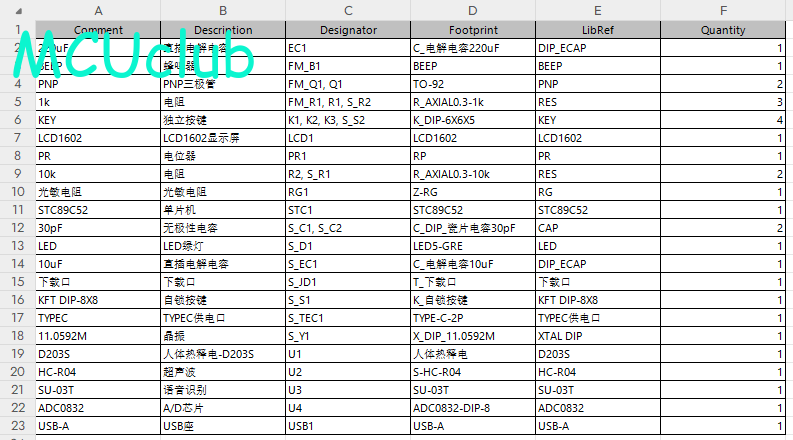

硬件清单：
