项目编号：mcuclub-dz-306
设计简介：
项目编号：mcuclub-dz-306
单片机类型：STC89C52
具体功能：
1、通过DHT11实时监测车内温湿度
2、通过SGP30实时监测车内CO2浓度
3、通过人体热释电检测车内是否有人，如果有人，当温湿度超过上下限或CO2浓度超过上限值，则声光报警，并通过GSM发送短信“车内有人，请速速查看”
4、通过按键设置各阈值
5、通过LCD1602显示屏显示测量值
资料预览
实物图：
总体实物资料：
原理图：

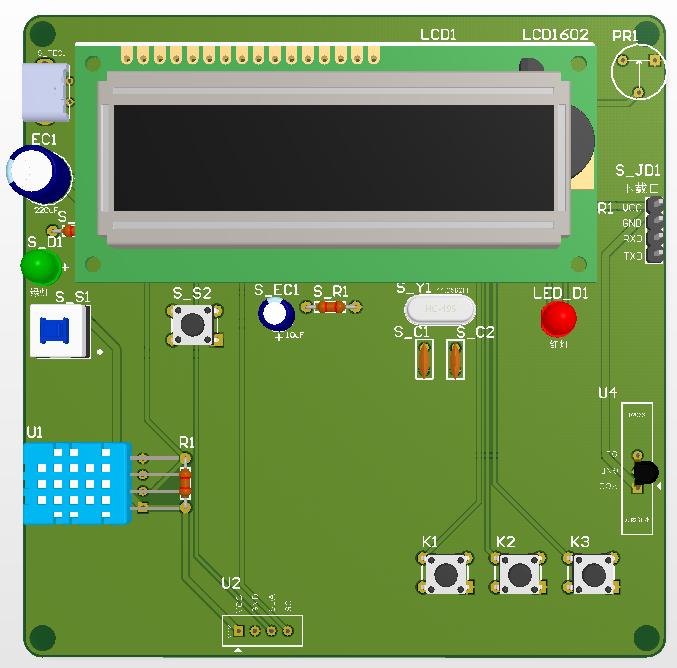

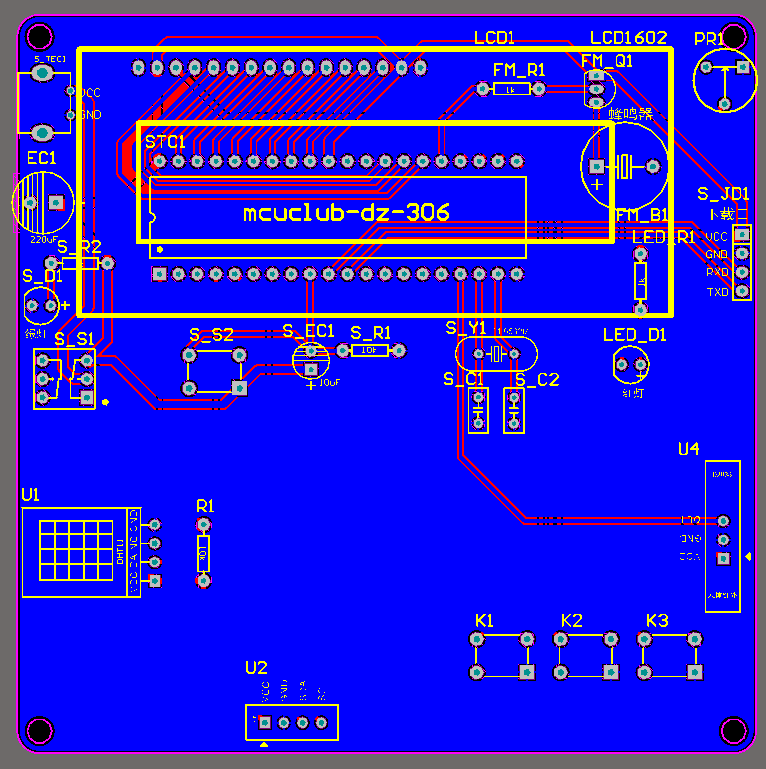

PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是温湿度检测模块，通过该模块检测车内环境的温湿度；第二部分是CO2检测模块，通过该模块检测当前车内环境的CO2浓度；第三部分是人体热释电检测模块，通过该模块检测当前车内是否有人；第四部分是按键模块，通过该模块可以切换界面、设置阈值等；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是声光报警模块，如果有人，当温湿度超过上下限或CO2浓度超过上限值，则声光报警，并通过GSM发送短信“车内有人，请速速查看”。具体系统框图如图3.1所示。
硬件清单：
