项目编号：mcuclub-dz-310
设计简介：
项目名：环境检测（实物）
项目编号：mcuclub-dz-310
单片机类型：STM32F103C8T6
具体功能：
1、通过MS1100检测甲醛值，如果甲醛值超过设置最大值，则声光报警，并自动开启风扇进行通风
2、通过火焰检测模块检测是否发生火灾，如果发生，则声光报警，并自动开启水泵进行灭火
3、通过MQ-2检测烟雾，如果烟雾超过设置最大值，则声光报警，并自动开启风扇及水泵
4、通过DHT11检测环境温湿度，如果温湿度超过设置的上下限值，进行声光报警
5、通过按键可设置各阈值
6、通过OLED显示数据
7、通过WIFI模块，手机端可远程查看各数据，手机端可远程设置各阈值，控制继电器开关
资料预览
实物图：
总体实物资料：
原理图：
PCB：
软件设计流程：

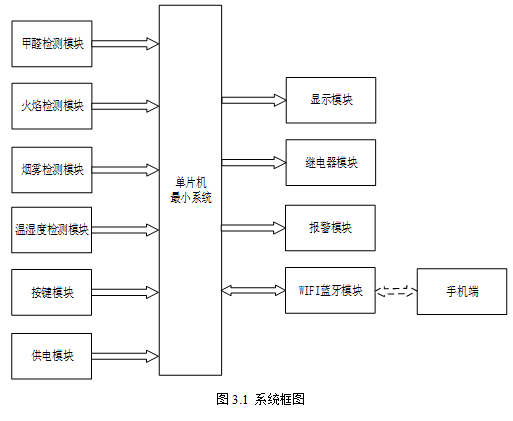

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是甲醛检测模块，通过该模块检测当前环境的甲醛浓度；第二部分是火焰检测模块，通过该模块检测当前是否存在火焰；第三部分是烟雾检测模块，通过该模块检测当前的烟雾；该模块的第四部分是温湿度检测模块，通过该模块检测当前环境的温湿度；第五部分是按键模块，通过该模块可以切换界面、设置阈值等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制通风和水泵的工作；第三部分是声光报警模块，当监测值不在设置的阈值内时进行声光报警。除此之外，WiFi模块既作为输入又作为输出，WiFi模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

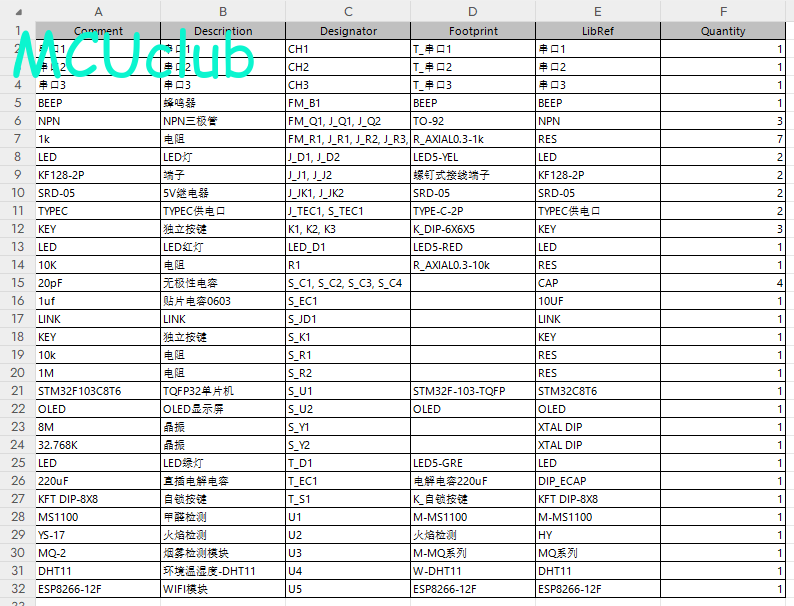

硬件清单：
