项目编号：mcuclub-dz-312
设计简介：
项目名：自行车辅助系统（实物）
项目编号：mcuclub-dz-312
单片机类型：STM32F103C8T6
具体功能：
1、通过充放电一体模块，可利用太阳能板给锂电池充电。锂电池可给整个主板供电
2、通过DS18B20检测环境温度值
3、通过MX1508驱动直流电机（两个按键控制速度），并通过霍尔传感器进行测速，通过计算可获取骑行里程
4、通过MAX30102检测心率值
5、通过按键两个按键分别控制左右转向灯，按下时，对应方向灯闪烁，并蜂鸣器间断提醒
6、通过内部RTC获取时间，并可通过按键修正
7、通过OLED显示数据（时间、温度、心率、车速及骑行里程）
8、通过蓝牙可将所有数据上传到手机端
资料预览
实物图：
总体实物资料：

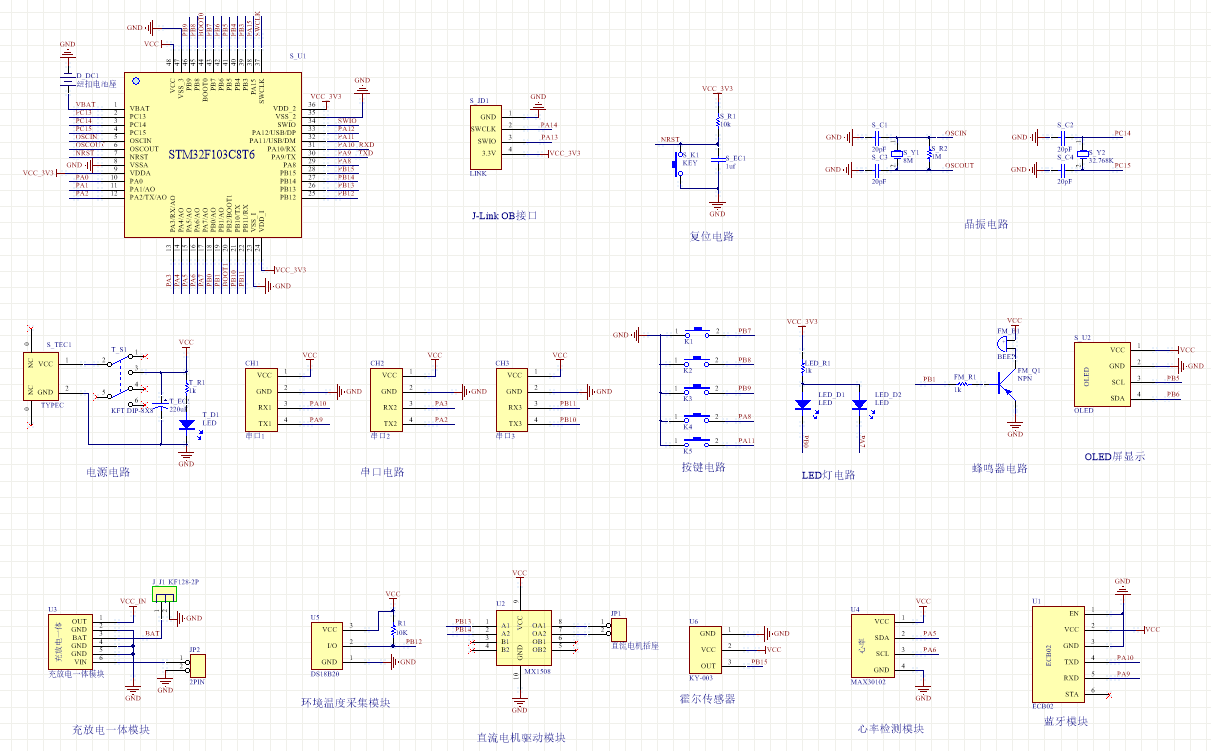

原理图：

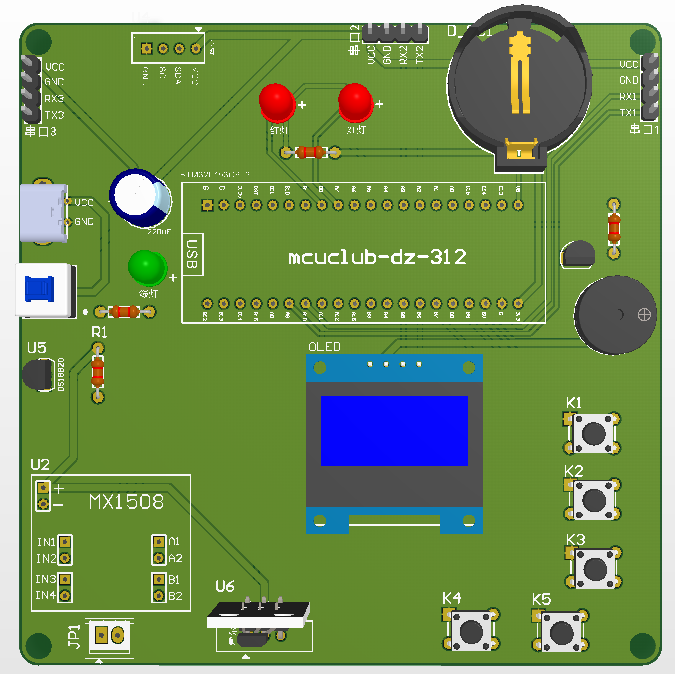

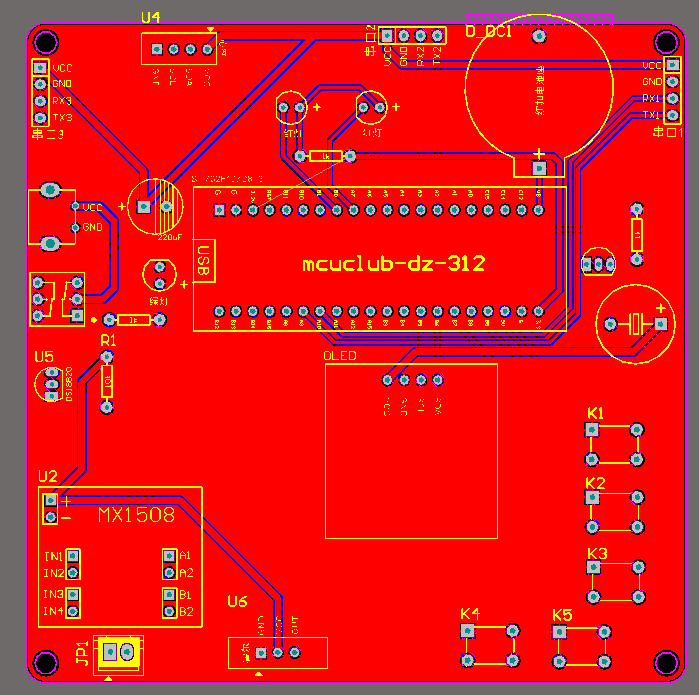

PCB：

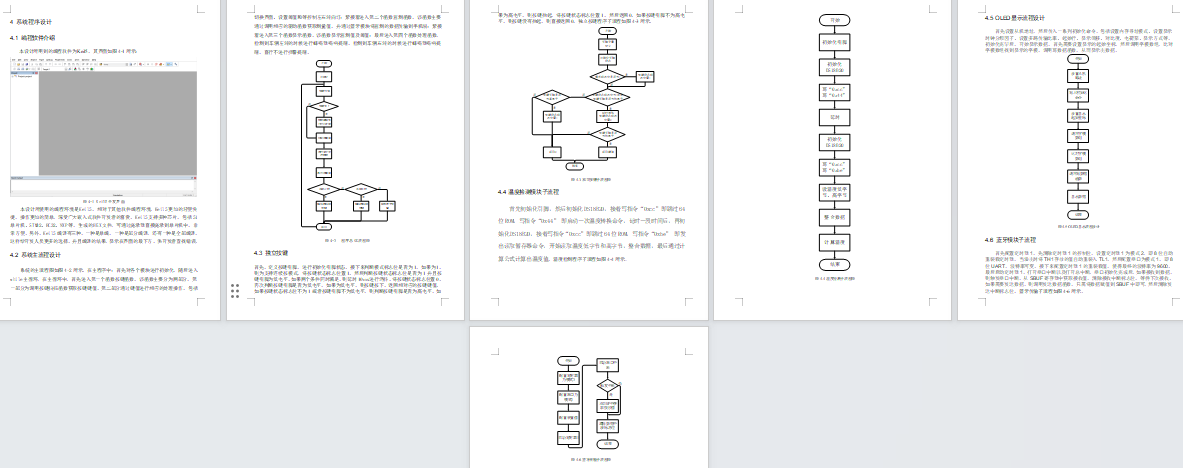

软件设计流程：

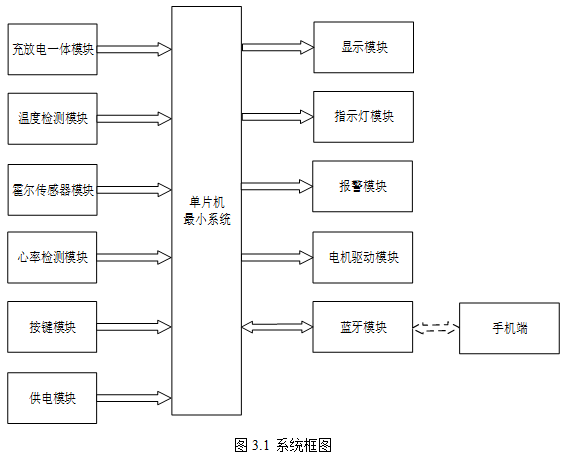

系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是充放电模块，通过该模块检测给板子进行供电；第二部分是温度检测模块，通过该模块检测当前环境的温度；第三部分是霍尔传感器模块，进行测速，通过计算可获取骑行里程；第四部分是心率检测模块，通过该模块检测当前用户的心率；第五部分是按键模块，分别控制左右转向灯，按下时，对应方向灯闪烁，并蜂鸣器间断提醒；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是指示灯模块，指示灯指示转向；第三部分是报警模块，按键分别控制左右转向灯，按下时，对应方向灯闪烁，并蜂鸣器间断提醒；第四部分是电机驱动模块，驱动车轮的运行。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端。具体系统框图如图3.1所示。

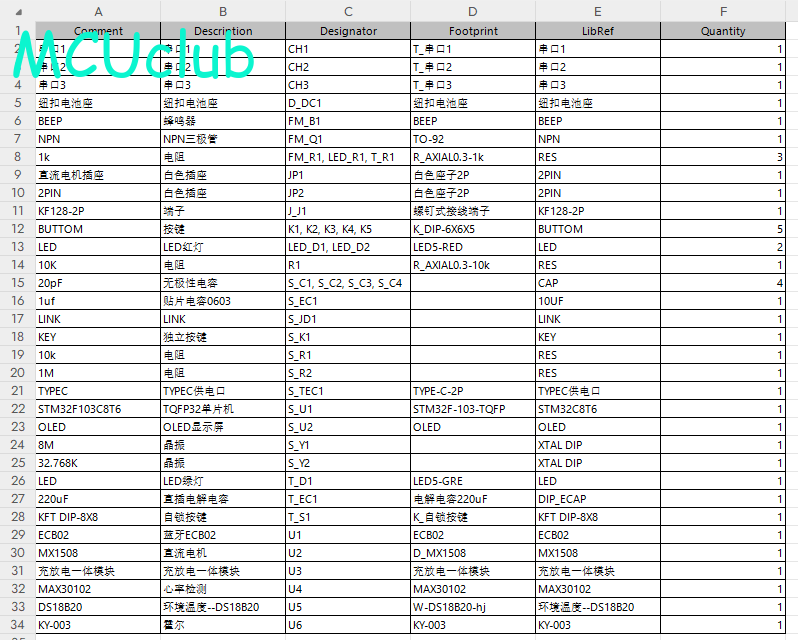

硬件清单：
