设计简介：
项目编号：mcuclub-dz-313
设计简介：
项目名：车载智能系统
项目编号：mcuclub-dz-313
单片机类型：STC89C52
具体功能：
1 可以通过按键选择倒车还是前进，显示屏显示模式。
2 倒车时，通过超声波模块测量与后方障碍物间的距离，显示屏显示距离。通过按键设置一个距离设定值，当距离小于设定值时，蜂鸣器报警，同时断开继电器模拟刹车。显示屏显示设定值。
3 使用酒精传感器检测酒精，当检测到酒精时，蜂鸣器报警，继电器断开模拟刹车。
4 通过震动开关检测是否受到强烈震动，检测到震动时则判断为碰撞，蜂鸣器报警，继电器关闭。
资料预览

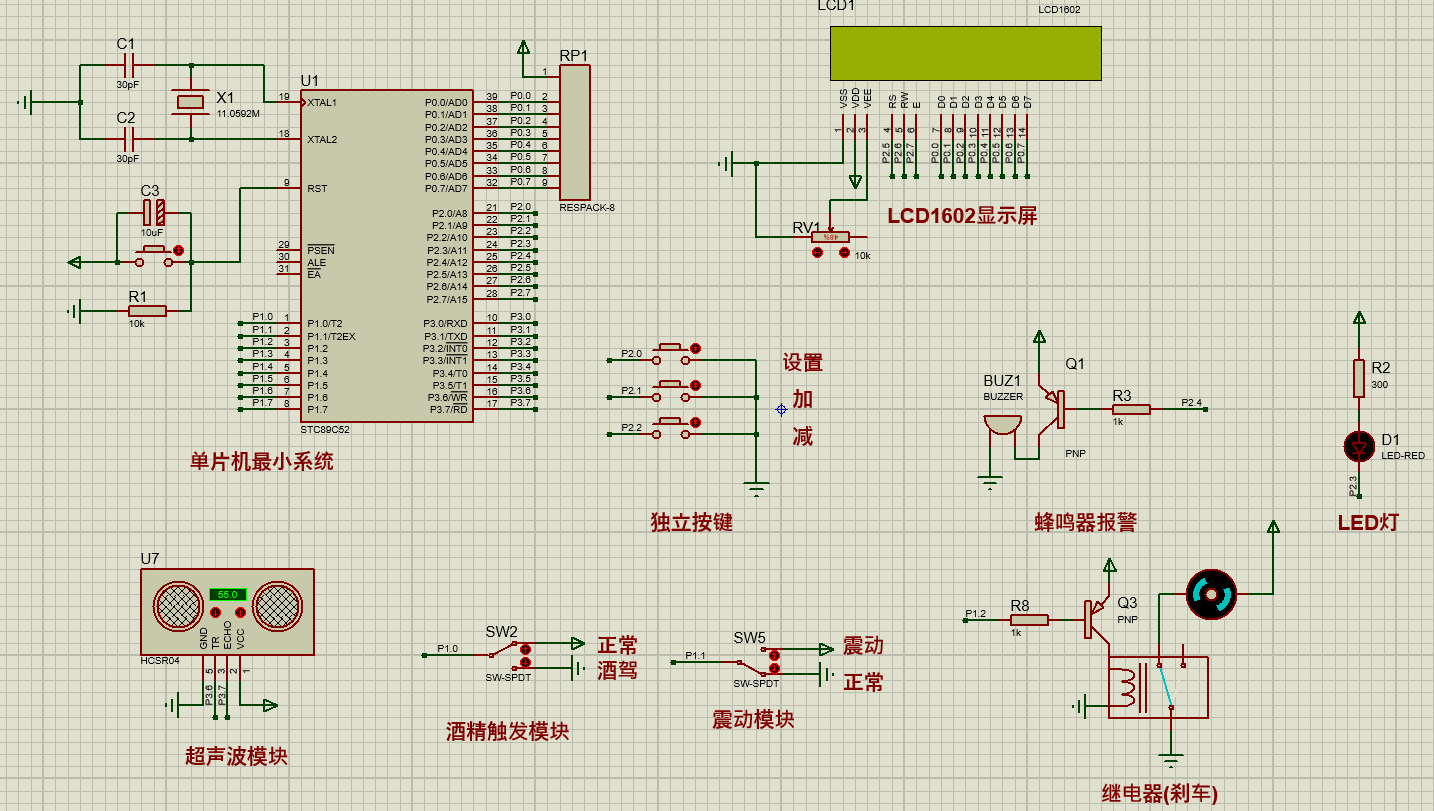

仿真图：
总体仿真资料：
原理图：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是超声波检测模块，通过超声波模块测量与后方障碍物间的距离；第二部分是酒精检测模块，通过该模块检测当前酒精浓度；第三部分是震动检测模块，通过震动开关检测是否受到强烈震动，检测到震动时则判断为碰撞，蜂鸣器报警，继电器关闭。第四部分是按键模块，通过按键选择倒车还是前进，显示屏显示模式；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示当前车辆运行模式，酒精检测值和设置值等，车辆距离障碍物的距离；第二部分是继电器模块，通过继电器控制车辆刹车开关；第三部分是声光报警模块，当车辆距离小于设定值时，蜂鸣器报警，当检测到酒精时，蜂鸣器报警，继电器断开模拟刹车，动开关检测是否受到强烈震动，检测到震动时则判断为碰撞，蜂鸣器报警，。具体系统框图如图3.1所示。
硬件清单：
